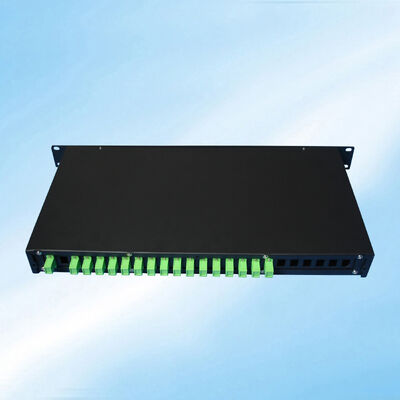

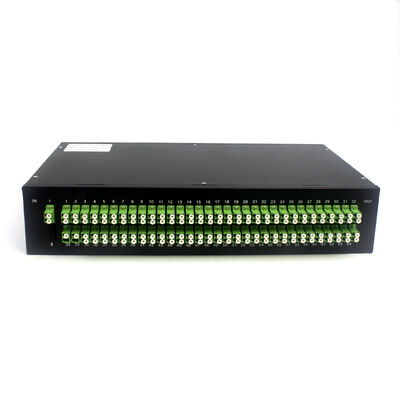

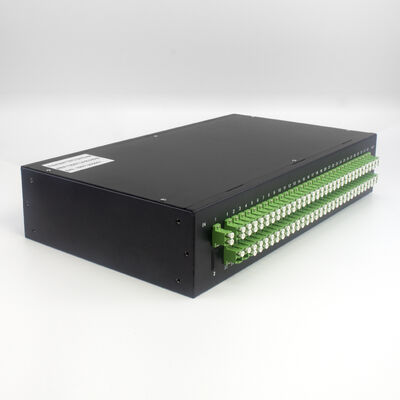

1X16 Dispersor PLC de fibra óptica montado en el bastidor
Datos del producto:
| Lugar de origen: | Guangdong, Shenzhen |
| Nombre de la marca: | TAKFLY |
| Certificación: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número de modelo: | QSFP28-4SFP28-xxx |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 fotos |
|---|---|
| Precio: | US$15.71 ~ US$58.83/PC |
| Detalles de empaquetado: | Espo + caja + cartón |
| Tiempo de entrega: | 3-7 días laborables |
| Condiciones de pago: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
|
Información detallada |
|||
| Resaltar: | Divisor del PLC de la fibra óptica del soporte de estante,1X16 Divididor de fibra óptica,Divisor PLC con garantía |
||
|---|---|---|---|
Descripción de producto

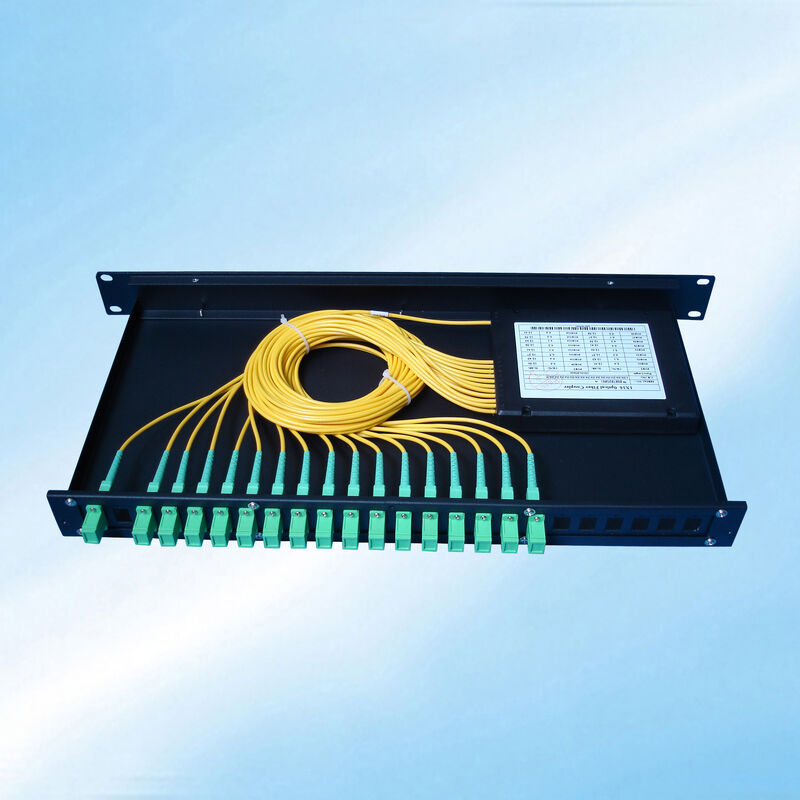

Divisor PLC de fibra óptica de montaje en bastidor 1X16
Descripción general del producto
El divisor PLC (circuito plano de onda de luz) de montaje en bastidor es un dispositivo de distribución de energía basado en tecnología de sustrato de cuarzo integrada. Los divisores PLC monomodo 1*N y 2*N dividen uniformemente las señales ópticas de una o dos entradas a múltiples salidas, y también pueden operar a la inversa para combinar múltiples señales en una o dos fibras.
Características clave
- Longitud de onda de operación de banda ancha
- Baja pérdida de inserción
- Pérdida dependiente de la polarización baja (PDL)
- Diseño compacto
- Excelente uniformidad de canal a canal
- Alta confiabilidad y estabilidad
Aplicaciones
- Redes de Telecomunicaciones
- Sistemas PON
- FTTH (Fibra hasta el Hogar)
- Sistemas de televisión por cable
- Transmisión de vídeo
Especificaciones técnicas
Parámetros de rendimiento
| Parámetro | Valor |
|---|---|
| Longitud de onda operativa (nm) | 1260 ~ 1650 |
| Tipo de fibra | UIT-T G657A1, G657A2 y G.652D |
| Máx. Estabilidad de temperatura (dB) | 0,5 (típico 0,3) |
| Temperatura de funcionamiento (°C) | -40 ~ +85 |
| Temperatura de almacenamiento (°C) | -40 ~ +85 |
Rendimiento del divisor 1*N
| Tipo | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| Máx. Pérdida de inserción (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Máx. Uniformidad (dB) | 0,8 | 0,8 | 0,8 | 1.0 | 1.5 | 2.0 |
| Máx. PDL (dB) | 0,2 | 0.3 | 0.3 | 0.3 | 0.3 | 0,5 |
Rendimiento del divisor 2*N
| Tipo | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| Máx. Pérdida de inserción (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Máx. Uniformidad (dB) | 0,8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Máx. PDL (dB) | 0,2 | 0.3 | 0.3 | 0.3 | 0.3 | 0,5 |
Nota: Todas las mediciones se realizan a temperatura ambiente, conectores no incluidos. Pérdida de retorno mínima: 55 dB para todos los tipos.
Dimensiones del embalaje
1 * embalaje divisor N
| Tipo de paquete | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| Caja metálica básica (L*W*H mm) | 40*4*4 | 40*4*4 | 40*4*4 | 50*7*4 | 60*7*4 | 60*12*4 |
| Caja Metálica Mini Módulo (mm) | 60*7*4 | 60*7*4 | 60*7*4 | 60*12*4 | 80*20*6 | 100*40*6 |
| Módulo Caja Plástica (mm) | 100*80*10 | 100*80*10 | 100*80*10 | 120*80*18 | 120*80*18 | 140*115*18 |
| Montaje en bastidor (mm) | 483*250*44,5 | 483*250*89 | ||||
Embalaje divisor 2*N
| Tipo de paquete | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| Caja metálica básica (L*W*H mm) | 60*7*4 | 60*7*4 | 60*7*4 | 60*7*4 | 60*7*4 | 80*12*4 |
| Caja Metálica Mini Módulo (mm) | 70*7*4 | 70*7*4 | 70*7*4 | 80*12*4 | 80*20*6 | 100*40*6 |
| Módulo Caja Plástica (mm) | 100*80*10 | 100*80*10 | 100*80*10 | 120*80*18 | 120*80*18 | 140*115*18 |
| Montaje en bastidor (mm) | 483*250*44,5 | 483*250*89 | ||||
