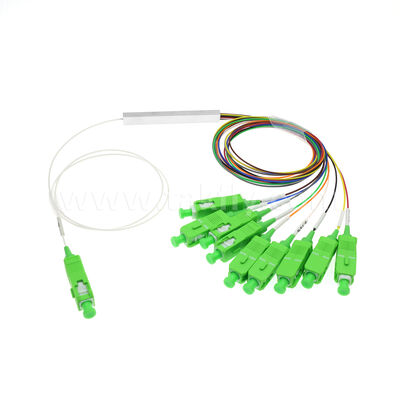

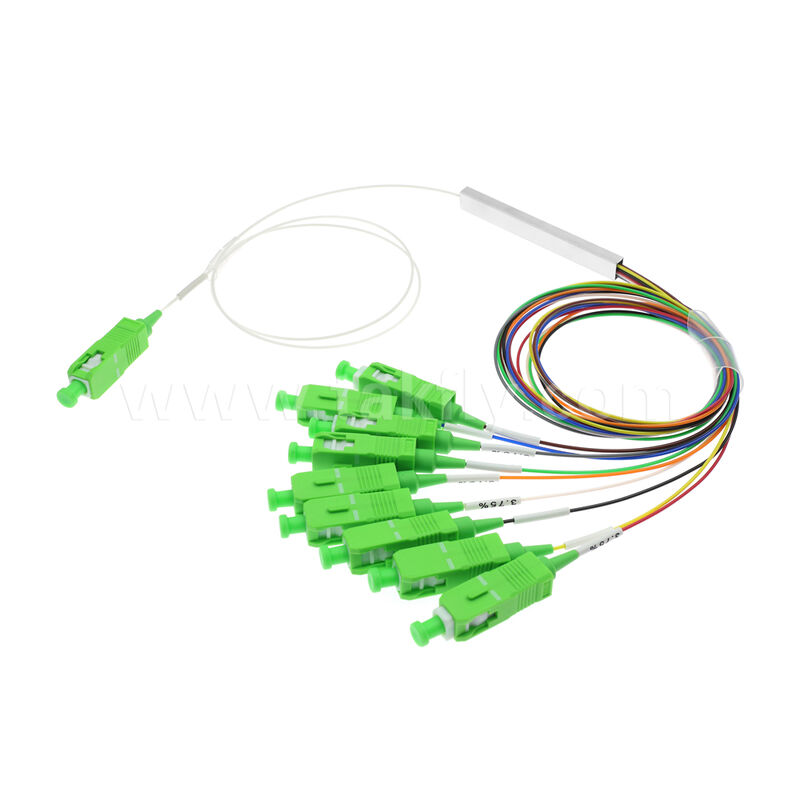

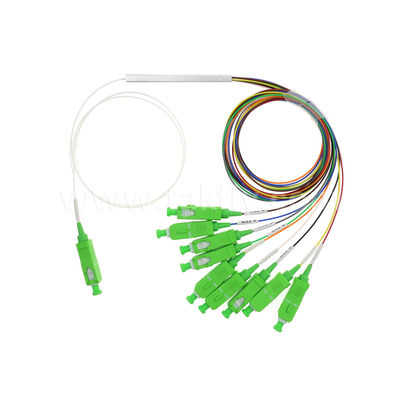

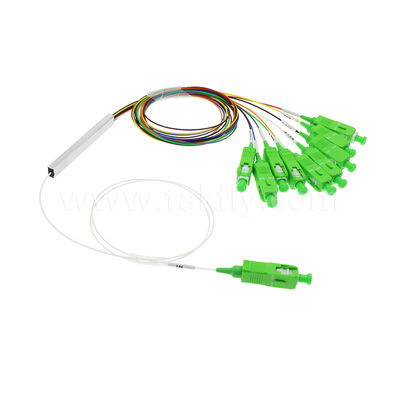

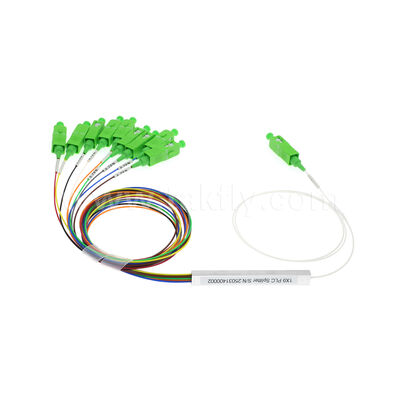

1×9 canal PLC Splitter con fibra de 0,9 mm para redes de distribución óptica FTTH/FTTX
Datos del producto:
| Lugar de origen: | Guangdong, Shenzhen |
| Nombre de la marca: | TAKFLY |
| Certificación: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número de modelo: | QSFP28-4SFP28-xxx |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 fotos |
|---|---|
| Precio: | US$1.45 ~ US$43.18/PC |

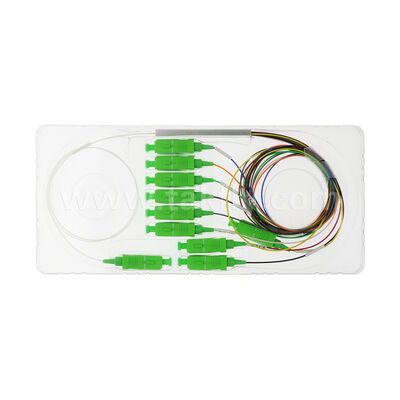

| Detalles de empaquetado: | Espo + caja + cartón |
| Tiempo de entrega: | 3-7 días laborables |
| Condiciones de pago: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
|
Información detallada |
Descripción de producto
Divisor PLC 1X9 Mini O.9mm
Descripción general del producto
Este divisor PLC presenta una configuración de 1*9 canales, lo que proporciona una entrada dividida uniformemente en nueve puertos de salida. El paquete Mini compacto utiliza fibra de 0,9 mm de diámetro exterior, adecuada para equipos de distribución de fibra de alta densidad e instalaciones con espacio limitado.
Basado en la tecnología de circuito de onda de luz plana, ofrece una uniformidad de división estable. El rango de longitud de onda operativa cubre de 1260 nm a 1650 nm, compatible con redes ópticas pasivas. Los parámetros de pérdida de inserción y uniformidad cumplen con los estándares IEC 61753-2. El rango de temperatura de funcionamiento de -40 ℃ a +85 ℃ permite la implementación en gabinetes exteriores o cajas de terminación de suscriptores.
Opciones disponibles
- Tipo de conector: Ninguno/conector LC/SC
- Tamaño de la carcasa: Personalizable bajo petición
- Tipo de fibra: G.657A1 / G.652D, etc.
Características clave
- Longitud de onda de operación de banda ancha
- Baja pérdida de inserción
- PDL bajo
- Diseño compacto
- Buena uniformidad de canal a canal
- Alta confiabilidad y estabilidad
Datos del producto
| Longitud de onda operativa (nm) | 1260-1650 | fecha inspeccionada | 2025/3/14 |
| P/N | 1x9-0.9-0.5M-SC/APC | S/N | 25031400002 |
| tipo de fibra | G657A1 | Longitud de fibra (m) | >=0,5 |
| Tipo de conector | Carolina del Sur/APC | Dimensión del paquete (mm) | 60x7x4 |
| Temperatura de almacenamiento | -40~+85℃ | Temperatura de funcionamiento | -40~+85℃ |
Aplicaciones
- Sector de las telecomunicaciones
- Sistema PON
- Redes de distribución óptica FTTH/FTTX
- División de señal CATV
- Transmisión de vídeo
- LAN óptica pasiva (POL)
- Conexiones internas del marco de distribución de fibra (ODF)
- Enlaces divisores del centro de datos
Especificaciones de rendimiento
| Artículo | IL(dB) | PDL(dB) | RL(dB) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Longitud de onda (nm) | @1310 | @1490 | @1550 | @1310 | @1490 | @1550 | @1310 | @1490 | @1550 |
| Especulación. | MÁX.16.30 | MÁX.0.25 | >65 | ||||||
| Puerto-70% | 2.04 | 1,77 | 1,67 | 0,04 | 0,01 | 0,09 | Aprobar | Aprobar | Aprobar |
| Puerto-3,75% | 16.06 | 16.03 | 16.09 | 0,06 | 0,08 | 0,08 | Aprobar | Aprobar | Aprobar |
| Puerto-3,75% | 16.17 | 16.14 | 15.61 | 0,05 | 0,06 | 0,06 | Aprobar | Aprobar | Aprobar |
| Puerto-3,75% | 15.81 | 15,93 | 15,99 | 0,08 | 0,04 | 0,09 | Aprobar | Aprobar | Aprobar |
| Puerto-3,75% | 16.02 | 15.67 | 15,68 | 0,06 | 0,09 | 0,04 | Aprobar | Aprobar | Aprobar |
| Puerto-3,75% | 15.90 | 15,98 | 15,94 | 0,09 | 0,05 | 0,05 | Aprobar | Aprobar | Aprobar |
| Puerto-3,75% | 15.64 | 15,68 | 15.61 | 0,01 | 0,07 | 0,01 | Aprobar | Aprobar | Aprobar |
| Puerto-3,75% | 15,76 | 16.18 | 15.61 | 0,08 | 0,05 | 0,02 | Aprobar | Aprobar | Aprobar |
| Puerto-3,75% | 15,69 | 15,84 | 15,79 | 0,04 | 0,03 | 0,02 | Aprobar | Aprobar | Aprobar |
| Aporte | N / A | N / A | |||||||
| MÁX. | 16.17 | 16.18 | 16.09 | 0,09 | 0,09 | 0,09 | N / A | ||
| MÍN. | 15.64 | 15.67 | 15.61 | 0,01 | 0,01 | 0,01 | N / A | ||
| Promedio | 14.34 | 14.35 | 14.22 | 0,06 | 0,05 | 0,05 | N / A | ||
| Uniformidad (s1.0dB) | 0,53 | 0,51 | 0,48 | Directividad (dB) | >55 |
Especificaciones técnicas
| Artículo | Parámetro |
|---|---|
| Longitud de onda operativa (nm) | 1260 ~ 1650 |
| Tipo de fibra | UIT-T G657A1, G657A2 y G.652D |
| Estabilidad de temperatura máxima (dB) | 0,5 (típico 0,3) |
| Temperatura de funcionamiento (℃) | -40 ~ +85 |
| Temperatura de almacenamiento (℃) | -40 ~ +85 |
Rendimiento del divisor por tipo
| Tipo(1*N) | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| Pérdida de inserción máxima (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Uniformidad máx. (dB) | 0,8 | 0,8 | 0,8 | 1.0 | 1.5 | 2.0 |
| Pérdida mínima de retorno (dB) | 55 | |||||
| PDL máx. (dB) | 0,2 | 0.3 | 0.3 | 0.3 | 0.3 | 0,5 |
| Tipo(2*N) | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| Pérdida de inserción máxima (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Uniformidad máx. (dB) | 0,8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Pérdida mínima de retorno (dB) | 55 | |||||
| PDL máx. (dB) | 0,2 | 0.3 | 0.3 | 0.3 | 0.3 | 0,5 |
Nota:Todas las mediciones se realizan a temperatura ambiente y los conectores no están incluidos.
Preguntas frecuentes
P: ¿Es usted un fabricante?
R: Sí, somos un fabricante, proveedor de soluciones FTTH y soluciones totales para centros de datos en Shenzhen, China, establecido en 2000.
P: ¿Cuál es su MOQ?
R: La cantidad mínima de pedido puede ser de 1 unidad, pero el precio no es competitivo. Más cantidad, el precio será más competitivo.
P: ¿Pueden cotizar el precio FOB?
R: Sí. Podemos realizar entregas por vía aérea, DHL, TNT, UPC, FEDEX, etc. Para grandes cantidades, realizaremos la entrega por mar. Podemos cotizarle el precio con el flete y el tiempo de entrega después de que nos informe los requisitos detallados con la cantidad.
P: ¿Cómo es su calidad?
R: Nuestra producción se realiza según la norma IEC, Europa. Certificado CE, ISO, RoHS, CPR y ANATEL. Todos los productos se prueban al 100% antes de la entrega.
P: ¿Cuál es su plazo de entrega?
R: Depende de la cantidad y los productos. Para los cables de conexión de fibra óptica, el plazo de entrega puede ser de 2 a 3 días hábiles dentro de 5000 unidades. Mantenemos productos regulares en stock y podemos manejar pedidos urgentes.
P: ¿Cuál es su garantía?
R: Depende de diferentes productos, tenemos 1 año de garantía para el cable de conexión desde la entrega, pero solo somos responsables de daños no artificiales. En caso de daño artificial, podemos repararlo de forma gratuita, el flete lo pagará usted.
P: ¿Cuál es tu embalaje?
R: Paquete estándar de exportación internacional. Si necesita imprimir su logotipo en el embalaje, háganoslo saber antes de cotizar.
P: ¿Pueden ofrecer OEM/ODM?
R: Sí, podemos. Todos los productos aceptan OEM/ODM. Podemos firmar el Acuerdo de Confidencialidad.
P: ¿Puedo tener una muestra?
R: Depende de qué productos. Muestra gratuita proporcionada por menos de $10. El comprador pagará el flete antes de la entrega.
P: ¿Cómo puedo realizar un pedido?
R: 1. Envíenos un correo o consultas con el nombre del producto, las especificaciones y la cantidad. Proporcione su dirección de recepción si necesita el precio FOB, CIF, CFR.
2. Ofreceremos nuestra cotización con plazo de entrega.
3. Una vez confirmada la cotización, le enviaremos un PI con nuestra cuenta bancaria.
4. La producción se organizará después de recibir el pago.
5. Confirme el destinatario con usted antes de realizar la entrega.
6. El número de seguimiento se proporcionará después de la entrega.
2. Ofreceremos nuestra cotización con plazo de entrega.
3. Una vez confirmada la cotización, le enviaremos un PI con nuestra cuenta bancaria.
4. La producción se organizará después de recibir el pago.
5. Confirme el destinatario con usted antes de realizar la entrega.
6. El número de seguimiento se proporcionará después de la entrega.
P: ¿Cuál es su plazo de pago?
R: T/T, Western Union, Paypal, MoneyGram inmediatamente. Para cantidades grandes, se puede realizar un depósito del 50 % por adelantado y el 50 % del saldo antes de la entrega.
Nota adicional:Con el mismo estándar de calidad, si pudiera obtener un mejor precio en el mercado, TAKFLY también podría ofrecerle el mismo precio. Con 3 años de experiencia laboral en la industria de la fibra óptica, es un honor ser su asistente de producto profesional.
