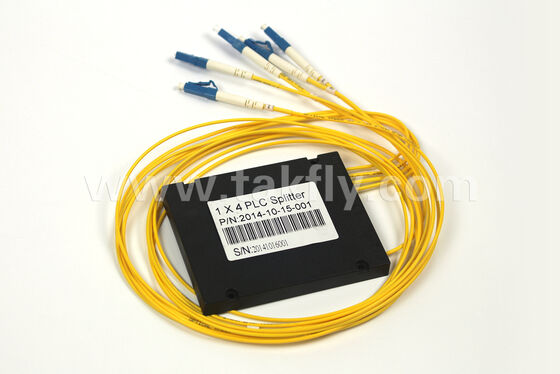

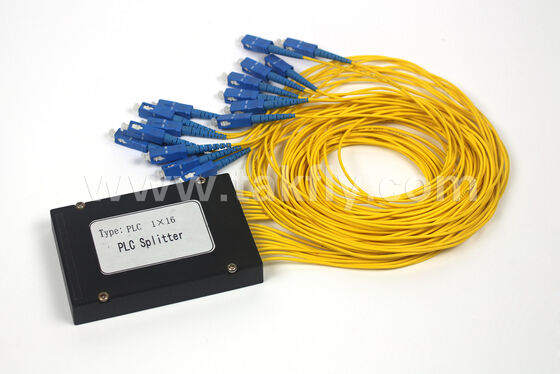

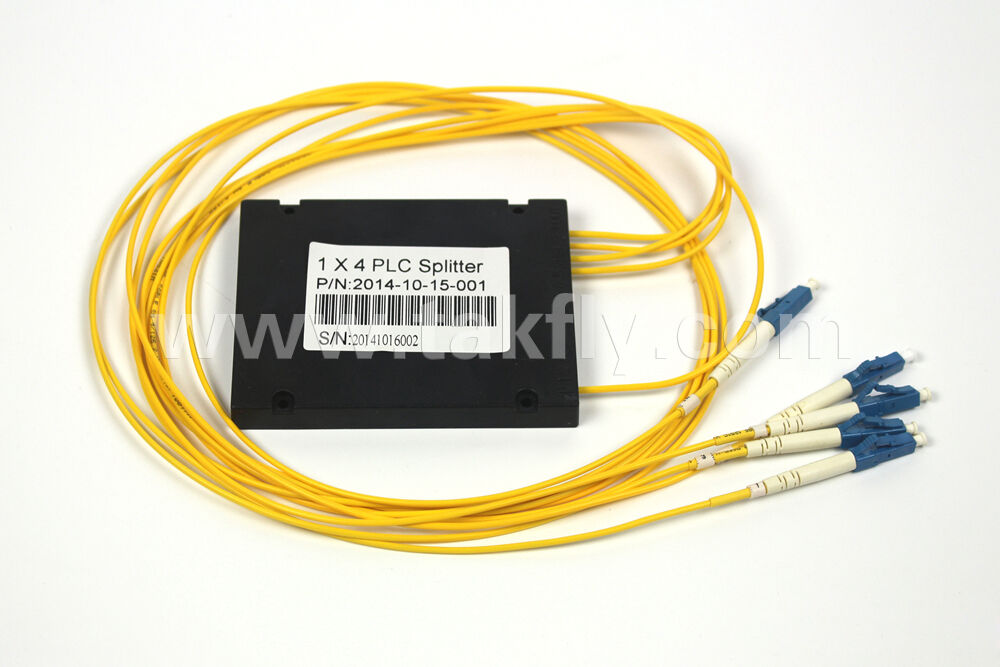

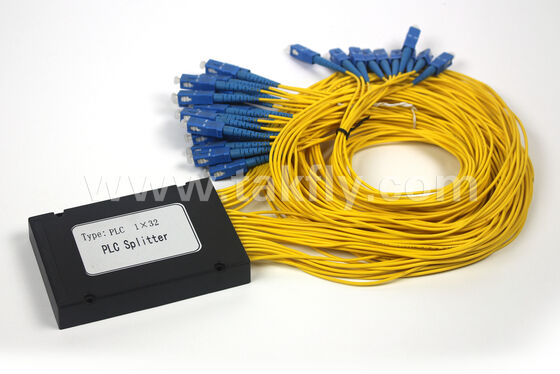

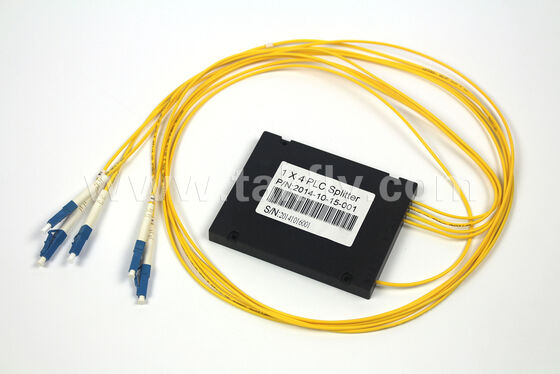

Versátil ABS Box PLC Splitter de 1×2 a 1×64, baja pérdida, amplia temperatura, personalizable

Versátil ABS Box PLC Splitter de 1×2 a 1×64, baja pérdida, amplia temperatura, personalizable

Datos del producto:

Lugar de origen: Guangdong, Shenzhen
Nombre de la marca: TAKFLY
Certificación: CE,ROHS,REACH,ISO9001,ISO14001
Número de modelo: QSFP28-4SFP28-xxx

Pago y Envío Términos:

Cantidad de orden mínima: 1 fotos
Precio: US$2.2 ~ US$36/PC
Detalles de empaquetado: Espo + caja + cartón
Tiempo de entrega: 3-7 días laborables
Condiciones de pago: LC, D/A, D/P, T/T, Western Union, MoneyGram
Mejor precio Contacto

Información detallada
Resaltar:

El separador ABS PLC de 1 × 2 a 1 × 64

,

Separador de fibra óptica de baja pérdida

,

Distribuidor PLC de alta temperatura

Descripción de producto

Resumen del producto
Esta serie de separadores de PLC está alojada en cajas de plástico ABS o cajas metálicas, diseñadas para puntos de distribución FTTH/FTTx, gabinetes de conexión óptica,y las cajas terminales de los suscriptores donde el espacio es limitadoLos módulos se pueden suministrar con o sin conectores pre-terminados y admiten longitudes y tipos de fibra de cola de pigtail personalizados.
Versátil ABS Box PLC Splitter de 1×2 a 1×64, baja pérdida, amplia temperatura, personalizable 0
Tipos y dimensiones de los paquetes
Todas las dimensiones están expresadas en milímetros (L × P × H) para los módulos con trenzas de entrada/salida (conectores no incluidos en las dimensiones).
1×N Serie de dimensiones
Tipo de paquete 1×2 1x4 1 × 8 1×16 1×32 1 × 64
Caja metálica básica 40 × 4 × 4 40 × 4 × 4 40 × 4 × 4 50 × 7 × 4 60 × 7 × 4 60 × 12 × 4
Caja de metal de mini módulo 60 × 7 × 4 60 × 7 × 4 60 × 7 × 4 60 × 12 × 4 80 × 20 × 6 100 × 40 × 6
El módulo de caja de plástico (ABS) 100 × 80 × 10 100 × 80 × 10 100 × 80 × 10 120 × 80 × 18 120 × 80 × 18 140×115×18
2×N Serie de dimensiones
Tipo de paquete 2 por 2 2 por 4 2 por 8 2×16 2×32 2×64
Caja metálica básica 60 × 7 × 4 60 × 7 × 4 60 × 7 × 4 60 × 7 × 4 60 × 7 × 4 80 × 12 × 4
Caja de metal de mini módulo 70 × 7 × 4 70 × 7 × 4 70 × 7 × 4 80 × 12 × 4 80 × 20 × 6 100 × 40 × 6
El módulo de caja de plástico (ABS) 100 × 80 × 10 100 × 80 × 10 100 × 80 × 10 120 × 80 × 18 120 × 80 × 18 140×115×18
Nota:Las dimensiones son solo para el cuerpo del módulo; las longitudes de cola y los conectores no están incluidos.Las cajas metálicas están hechas de acero con un revestimiento antirruja.
Parámetros técnicos
Parámetros de rendimiento óptico aplicables a todos los tipos de envases (caja ABS o caja metálica) para las relaciones de división correspondientes.
Parámetro 1×2 1x4 1 × 8 1×16 1×32 1 × 64 2 por 2 2 por 4 2 por 8 2×16 2×32 2×64
longitud de onda de funcionamiento (nm) 1260 a 1650 1260 a 1650 1260 a 1650 1260 a 1650 1260 a 1650 1260 a 1650 1260 a 1650 1260 a 1650 1260 a 1650 1260 a 1650 1260 a 1650 1260 a 1650
Pérdida de inserción máxima (dB) 3.9 7.2 10.3 13.5 16.8 20.3 4.2 7.5 10.6 13.9 17.2 20.8
Uniformidad máxima (dB) 0.8 0.8 0.8 1.0 1.5 2.0 0.8 1.0 1.2 1.5 1.8 2.0
PDL máximo (dB) 0.2 0.3 0.3 0.3 0.3 0.5 0.2 0.3 0.3 0.3 0.3 0.3
Pérdida de retorno (dB) ≥ 55 años ≥ 55 años ≥ 55 años ≥ 55 años ≥ 55 años ≥ 55 años ≥ 55 años ≥ 55 años ≥ 55 años ≥ 55 años ≥ 55 años ≥ 55 años
Directividad (db) ≥ 55 años ≥ 55 años ≥ 55 años ≥ 55 años ≥ 55 años ≥ 55 años ≥ 55 años ≥ 55 años ≥ 55 años ≥ 55 años ≥ 55 años ≥ 55 años
Temperatura de funcionamiento (°C) -40 ~ + 85 -40 ~ + 85 -40 ~ + 85 -40 ~ + 85 -40 ~ + 85 -40 ~ + 85 -40 ~ + 85 -40 ~ + 85 -40 ~ + 85 -40 ~ + 85 -40 ~ + 85 -40 ~ + 85
Temperatura de almacenamiento (°C) -40 ~ + 85 -40 ~ + 85 -40 ~ + 85 -40 ~ + 85 -40 ~ + 85 -40 ~ + 85 -40 ~ + 85 -40 ~ + 85 -40 ~ + 85 -40 ~ + 85 -40 ~ + 85 -40 ~ + 85
Las notas:Pérdida de inserción, uniformidad y valores de PDL medidos a temperatura ambiente, sin incluir las pérdidas de conector. Pérdida de retorno ≥ 55 dB basada en el rendimiento del conector SC/APC. Directividad,La temperatura de funcionamiento y la temperatura de almacenamiento cumplen las normas IEC 61753-2 y Telcordia GR-1209/1221.
Características del producto
  • Tecnología PLC- Basado en un circuito de ondas de luz planas, proporcionando una división uniforme y una baja pérdida de inserción
  • Opciones de paquetes múltiples- Caja de plástico ABS (ligera, de bajo coste) o caja de metal (más resistente mecánicamente)
  • Dimensiones compactas- Adecuado para recintos de espacio limitado como FDT, ODC y cajas terminales de suscriptores
  • Temperatura de funcionamiento amplia- -40°C a +85°C, adecuado tanto para aplicaciones interiores como exteriores
  • Cumplimiento de las normas- Cumple con las normas IEC 61753-2, RoHS y Telcordia GR-1209/1221
Opciones de personalización
Todos los módulos de caja ABS y caja metálica admiten las siguientes personalizaciones (especifique al ordenar):
Artículo personalizable Opciones disponibles
Tipo de conector en las trenzas de entrada/salida SC/APC, SC/UPC, LC/APC, LC/UPC, FC/APC, o sin conector (fibra desnuda)
longitud de la cola de cerdo 0.5m, 1.0m, 1.5m, 2.0m, o según sea necesario
Tipo de fibra G.652D, G.657A1 (insensible a las curvas), G.657A2
Número de fibras de entrada / salida 1×N o 2×N con etiquetado de puerto especificado
Color de la caja ABS Código RAL blanco, negro o personalizado
Calificación de retardante de llama UL94 V-0 (estándar para cajas ABS)
Aplicaciones típicas
  • Distribución por FTTH/FTTx- Instalados en terminales de distribución de fibra, en cámaras de terminales de redes ópticas o en cajas de montaje en pared
  • Redes CATV- División de señales de difusión en arquitecturas HFC
  • Redes de área local (LAN)- LAN óptica pasiva para los campus de las empresas
  • Interconexión del centro de datos- División de baja pérdida para vías de monitorización o redundancia
Ejemplo de orden
Ratio de división Tipo de paquete Conector (entrada/salida) Largo de cola de cerdo Tipo de fibra
1 × 8 Caja de plástico ABS El número de unidades de producción 1.0m G.657A1
Formato del código de pedido (ejemplo):
El sistema de control automático se utilizará para controlar las emisiones de gases de efecto invernadero.
Para obtener una tabla completa de códigos de orden, póngase en contacto con nosotros.
