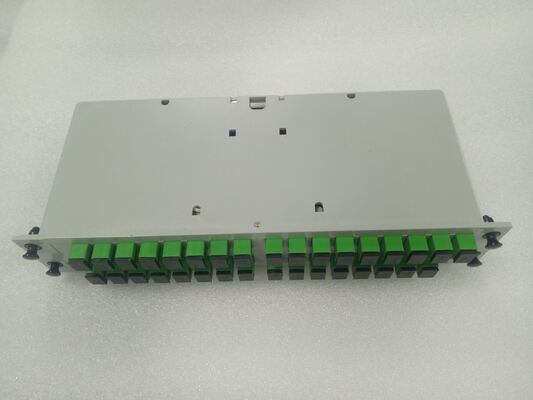

Divisor PLC LGX Box: tamaño estandarizado para 1×2 a 2×64, compatible con conectores SC/LC
Datos del producto:
| Lugar de origen: | Guangdong, Shenzhen |
| Nombre de la marca: | TAKFLY |
| Certificación: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número de modelo: | QSFP28-4SFP28-xxx |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 fotos |
|---|---|
| Precio: | US$17.66 ~ US$70.63/PC |
| Detalles de empaquetado: | Espo + caja + cartón |
| Tiempo de entrega: | 3-7 días laborables |
| Condiciones de pago: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
|
Información detallada |
|||
| Resaltar: | LGX Box PLC Splitter compatible con SC/LC,Fibra óptica PLC splitter 1×2 a 2×64,PLC splitter de huella estandarizado LGX Box |
||
|---|---|---|---|
Descripción de producto

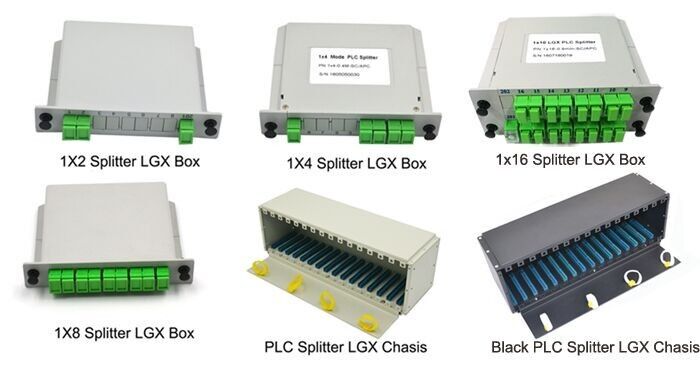

Divisor PLC LGX Box: tamaño estandarizado para 1×2 a 2×64
Compatible con conectores SC/LC para marcos de distribución de fibra, gabinetes de conexión cruzada óptica y subracks ODF.
Descripción general del producto
La caja LGX proporciona una carcasa estandarizada de metal/plástico para divisores ópticos PLC, que cubre relaciones de división de 1×2 a 2×64. Disponible con conectores SC o LC (simple/dúplex) para cumplir con sus requisitos específicos.
Dimensiones del paquete frente a proporción de división
Dimensiones de la caja LGX estándar (largo × ancho × alto, en mm):
| Proporción de división | Tipo de conector | Largo × Ancho × Alto (mm) |
|---|---|---|
| 1×2 | SC/LC | 130 × 100 × 25 |
| 1×4 | SC/LC | 130 × 100 × 25 |
| 1×8 | SC/LC | 130 × 100 × 25 |
| 1×16 | SC/LC | 130 × 100 × 50 |
| 1×32 | LC | 130 × 100 × 50 |
| 1×32 | CAROLINA DEL SUR | 130 × 100 × 102 o 267 × 100 × 50 |
| 1×64 | LC | 130 × 180 × 102 |
| 1×64 | CAROLINA DEL SUR | 130 × 100 × 205 |
| 2×2 | SC/LC | 130 × 100 × 25 |
| 2×4 | SC/LC | 130 × 100 × 25 |
| 2×8 | SC/LC | 130 × 100 × 25 |
| 2×16 | SC/LC | 130 × 100 × 50 |
| 2×32 | LC | 130 × 100 × 50 |
| 2×32 | CAROLINA DEL SUR | 130 × 100 × 102 |
| 2×64 | LC | 130 × 100 × 50 |
Notas:
• Las dimensiones son típicas de viviendas desnudas; Pueden existir ligeras variaciones debido al enrutamiento interno de la fibra.
• Para la versión 1×32 SC, dos dimensiones externas disponibles para adaptarse a diferentes profundidades de estante o bandeja
• Todas las cajas LGX cuentan con orificios de montaje estándar compatibles con las principales bandejas ODF
• Las dimensiones son típicas de viviendas desnudas; Pueden existir ligeras variaciones debido al enrutamiento interno de la fibra.
• Para la versión 1×32 SC, dos dimensiones externas disponibles para adaptarse a diferentes profundidades de estante o bandeja
• Todas las cajas LGX cuentan con orificios de montaje estándar compatibles con las principales bandejas ODF
Rendimiento óptico medido
Datos de medición de fábrica para divisores PLC monomodo 1×4, 1×8 y 1×16:

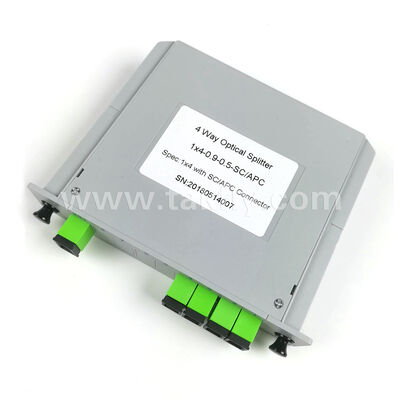

Divisor PLC monomodo 1×4
| Longitud de onda operativa | 1260-1650 nanómetro |
| P/N | 1x4-PLC-0-9-0.5-SA |
| Tipo de fibra | G.657A con tubo holgado de Φ0,9 mm |
| Tipo de conector | Carolina del Sur/APC |
| Temperatura de funcionamiento | -40 ℃ a +85 ℃ |
| Pérdida de inserción | MÁXIMO 7,2 dB |
| PDL | MÁXIMO 0,2 dB |
| Pérdida de devolución | ≥55dB |
Divisor PLC monomodo 1×8
| Longitud de onda operativa | 1260-1650 nanómetro |
| P/N | 1x8-PLC-0.9-0.5-SA |
| Tipo de fibra | G.657A con tubo holgado de Φ0,9 mm |
| Tipo de conector | Carolina del Sur/APC |
| Temperatura de funcionamiento | -40 ℃ a +85 ℃ |
| Pérdida de inserción | MÁXIMO 10,5 dB |
| PDL | MÁXIMO 0,2 dB |
| Pérdida de devolución | >55dB |

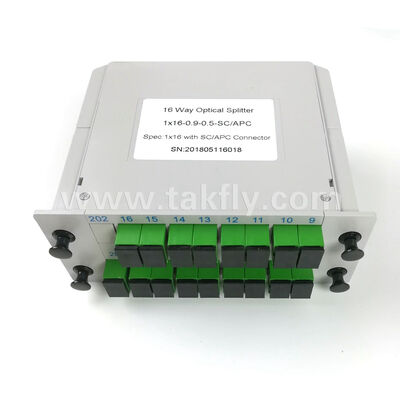

Divisor PLC monomodo 1×16
| Longitud de onda operativa | 1260-1650 nanómetro |
| P/N | 1-16-PLC-0.9-0.5-SA |
| Tipo de fibra | G.657A con tubo holgado de Φ0,9 mm |
| Tipo de conector | Carolina del Sur/APC |
| Temperatura de funcionamiento | -40 ℃ a +85 ℃ |
| Pérdida de inserción | MÁXIMO 13,0 dB |
| PDL | MÁXIMO 0,25 dB |
| Pérdida de retorno | ≥55dB |
Materiales y especificaciones medioambientales
- Material de la carcasa:Acero laminado en frío (recubrimiento negro) o ABS ignífugo (opcional)
- Tipo de fibra:G.657A1 / G.652D (insensible a la flexión disponible)
- Conectores:SC/APC, SC/UPC, LC/APC, LC/UPC (especificar al realizar el pedido)
- Longitud de la coleta:Estándar 0,5 m / 1,0 m / 1,5 m, personalizable
- Temperatura de funcionamiento:-40 ℃ a +85 ℃
- Temperatura de almacenamiento:-40 ℃ a +85 ℃
- Humedad:≤95% (sin condensación)
Aplicaciones típicas
- Integración de sub-rack ODF- Compatibilidad deslizable directa con paneles de conexión LGX de 19 pulgadas
- Gabinetes ópticos de conexión cruzada- División de alto número de puertos en nodos FTTx exteriores
- Centros de datos- Distribución de fibra de alta densidad.
- Cabeceras CATV- División de señal de transmisión
Opciones de personalización
- Tipo de conector y pulido (APC/UPC)
- Longitud de la coleta y color de la fibra.
- Tipo de fibra (G.657A2, OM3 multimodo)
- Color de la carcasa y etiquetado serigrafiado.
Preguntas frecuentes
Preguntas frecuentes sobre productos
P1: ¿Cuál es el propósito de un divisor PLC 1×128?
A1: Divide una señal óptica de entrada en 128 señales de salida de igual potencia. Comúnmente utilizado en redes FTTH/PON a gran escala y sistemas de distribución óptica CATV.
P2: ¿Cuál es la pérdida de inserción típica para un divisor de 1×128?
A2: La pérdida teórica es de aproximadamente 21,0 dB. La pérdida de inserción total es ≤23,0 dB (típica), con un máximo ≤26,0 dB según los estándares de la industria.
P3: ¿Se puede utilizar este divisor al revés?
R3: Sí, los divisores PLC son dispositivos recíprocos pasivos. Pueden combinar 128 señales de entrada en una fibra de salida, pero tenga en cuenta que la pérdida combinada será alta (≥21 dB).
P4: ¿Qué tipos de conectores están disponibles para el panel de salida?
R4: Las opciones estándar incluyen SC/APC (más común para FTTH), SC/UPC, LC/UPC o FC/APC. Contáctenos para confirmar interfaces de conector específicas.
P5: ¿Qué altura de rack (U) requiere este panel?
R5: La altura del rack depende del diseño y la densidad del puerto. Los divisores de 1×128 suelen venir en alturas de 2U, 3U o 4U. Contáctenos para dimensiones exactas.
P6: ¿Qué tan estable es la temperatura del divisor en los gabinetes exteriores?
R6: El dispositivo funciona de -40 ℃ a +85 ℃, lo que lo hace adecuado para gabinetes exteriores, cabeceras u oficinas centrales sin control de temperatura.
P7: ¿Cuántos módulos divisores hay dentro? ¿Tiene módulos en cascada de 1×16 o 1×32?
R7: Los divisores 1×128 se pueden implementar con un único chip PLC de alta uniformidad o conectando en cascada módulos más pequeños. Póngase en contacto con nuestro equipo de ventas para obtener detalles de configuración interna específicos.
P8: ¿Cuál es el período de garantía?
R8: La garantía estándar es de 1 año y cubre defectos no humanos con reparación gratuita por defectos de fabricación.
P9: ¿Puedo obtener una muestra antes de realizar un pedido al por mayor?
A9: Sí, proporcionamos muestras. Especifique los requisitos de longitud de su conector y fibra.
P10: ¿Cómo limpiar los conectores de salida en paneles de alta densidad?
R10: Utilice limpiadores de un solo clic o limpiadores de casetes con adaptadores adecuados (SC o LC). El diseño del panel frontal permite una limpieza individual sin alterar las fibras adyacentes.
Preguntas frecuentes de la empresa
P1: ¿Es usted fabricante?
R1: Sí, somos un fabricante y proveedor de soluciones FTTH/soluciones de centros de datos con sede en Shenzhen, China, establecido en 2000.
P2: ¿Cuál es la cantidad mínima de pedido?
R2: La cantidad mínima de pedido puede ser de 1 pieza, pero cantidades mayores reciben precios más competitivos.
P3: ¿Ofrecen precios FOB?
R3: Sí. Realizamos envíos por vía aérea (DHL, TNT, UPS, FEDEX) o marítima (envíos a granel). Proporcionamos cotizaciones FOB que incluyen costos de envío y plazos de entrega.
P4: ¿Cuál es la calidad de su producto?
R4: Nuestra producción sigue los estándares IEC y europeos con certificaciones CE, ISO, RoHS, CPR y ANATEL. Todos los productos se prueban al 100% antes de la entrega.
Q5: ¿Cuál es su tiempo de entrega?
A5: Depende de la cantidad y el tipo de producto. Puentes de fibra: 2-3 días hábiles para hasta 5000 piezas. Mantenemos stock de productos habituales y gestionamos pedidos urgentes.
P6: ¿Cuál es su embalaje?
A6: embalaje estándar de exportación internacional. Impresión de logotipo personalizado disponible bajo petición.
P7: ¿Ofrecen servicios de OEM/ODM?
A7: Sí, todos los productos aceptan pedidos OEM/ODM. Podemos firmar acuerdos de confidencialidad.
P8: ¿Cómo realizar el pedido?
A8: 1. Enviar consulta con las especificaciones y la cantidad del producto. 2. Proporcionamos cotización con cronograma de entrega. 3. Confirme la cotización y reciba PI. 4. La producción comienza después del pago. 5. Confirme la información del destinatario. 6. Reciba el número de seguimiento después del envío.
P9: ¿Cuáles son sus métodos de pago?
A9: T/T, Western Union, PayPal, MoneyGram. Pedidos grandes: depósito del 50%, saldo del 50% antes del envío.
P10: ¿Puedo solicitar muestras?
A10: Muestras gratuitas disponibles para productos de menos de $10. Gastos de envío pagados por el comprador antes del envío.
P11: ¿Cuál es su política de igualación de precios?
R11: Si encuentra un mejor precio en el mercado con los mismos estándares de calidad, podemos igualar ese precio.
