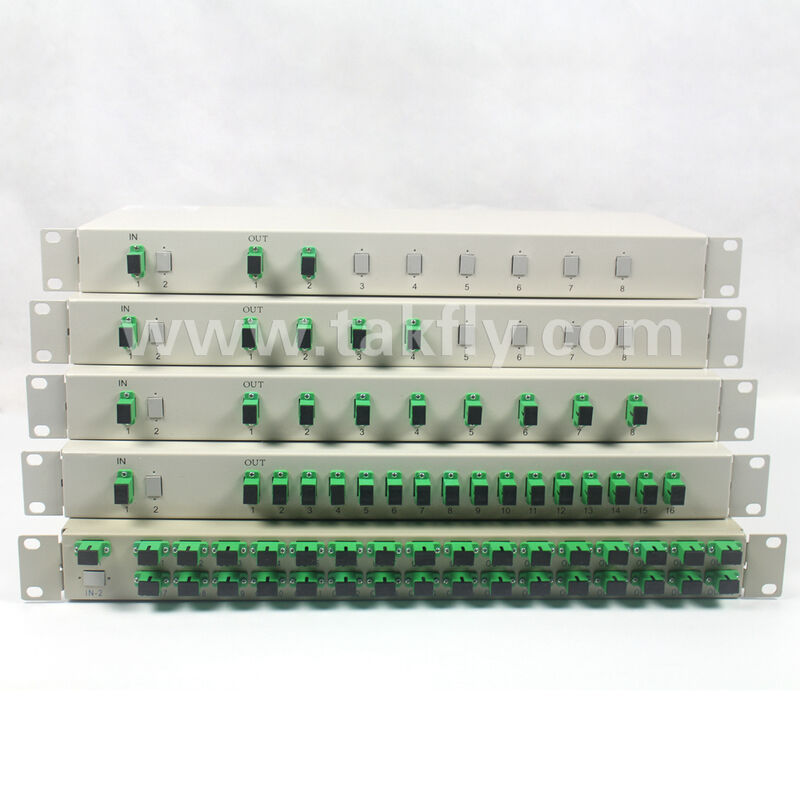

Serie completa de divisores PLC de 1×2 a 1×32: chasis en rack de 1U para oficina central
Datos del producto:
| Lugar de origen: | Guangdong, Shenzhen |
| Nombre de la marca: | TAKFLY |
| Certificación: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número de modelo: | QSFP28-4SFP28-xxx |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 fotos |
|---|---|
| Precio: | US$15.13 ~ US$57.35/PC |

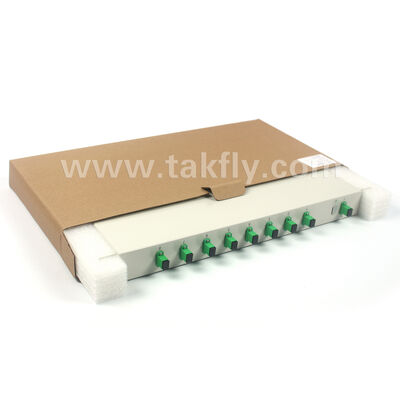

| Detalles de empaquetado: | Espo + caja + cartón |
| Tiempo de entrega: | 3-7 días laborables |
| Condiciones de pago: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
|
Información detallada |
|||
| Resaltar: | 1×32 PLC splitter rack chasis,divider de fibra óptica PLC 1U,oficina central serie de divider de PLC |
||
|---|---|---|---|
Descripción de producto
Serie completa de divisores PLC de 1*2 a 1*32: chasis en rack de 1U para oficina central
Descripción general del producto

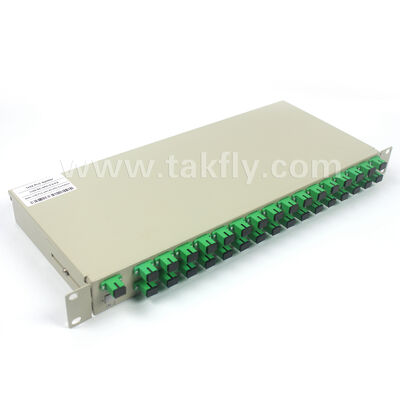

Esta serie de divisores ópticos PLC para montaje en bastidor cuenta con una carcasa estándar de 1U de 19 pulgadas, diseñada para instalación centralizada en bastidores de equipos de telecomunicaciones. Basados en la tecnología de circuito de onda de luz plana (PLC), los productos se utilizan para la distribución de energía óptica en redes de distribución óptica (ODN), admitiendo escenarios de redes de acceso FTTH/FTTB. La serie completa cubre proporciones divididas de 1*2 a 1*32, con interfaz SC/APC unificada, adecuada para la implementación de redes PON.
Especificaciones principales y lista de modelos
| Modelo | Proporción de división | Tipo de conector | Especificación de coleta | Información de la etiqueta |
|---|---|---|---|---|
| TAK‑PLC‑1*2 | 1*2 | Carolina del Sur/APC | 2,0 mm, 0,5 m | Divisor PLC 1*2 / 1*2‑SC‑APC‑2.0‑0.5 |
| TAK‑PLC‑1*4 | 1*4 | Carolina del Sur/APC | 2,0 mm, 0,5 m | Divisor PLC 1*4 / 1*4‑SC‑APC‑2.0‑0.5 |
| TAK‑PLC‑1*8 | 1*8 | Carolina del Sur/APC | 2,0 mm, 0,5 m | Divisor PLC 1*8 / 1*8‑SC‑APC‑2.0‑0.5 |
| TAK‑PLC‑1*16 | 1*16 | Carolina del Sur/APC | 2,0 mm, 0,5 m | Divisor PLC 1*16 / 1*16‑SC‑APC‑2.0‑0.5 |
| TAK‑PLC‑1*32 | 1*32 | Carolina del Sur/APC | 2,0 mm, 0,5 m | Divisor PLC 1*32 / 1*32‑SC‑APC‑2.0‑0.5 |
Nota:En la etiqueta, "2,0‑0,5" indica un cable flexible de 2,0 mm de diámetro exterior y 0,5 m de longitud. El conector SC/APC es verde con un extremo en ángulo, pérdida de retorno ≥55 dB, adecuado para escenarios de servicio mixto CATV + datos.
Parámetros técnicos
| Parámetro | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Longitud de onda operativa (nm) | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 |
| Máx. Pérdida de inserción (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Máx. Uniformidad (dB) | 0,8 | 0,8 | 0,8 | 1.0 | 1.5 | 2.0 | 0,8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Máx. PDL (dB) | 0,2 | 0.3 | 0.3 | 0.3 | 0.3 | 0,5 | 0,2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Pérdida de retorno (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| Directividad (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| Temperatura de funcionamiento (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
| Temperatura de almacenamiento (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
Notas de la tabla:Los valores de pérdida de inserción, uniformidad y PDL los proporciona el fabricante (medidos a temperatura ambiente, no incluidas las pérdidas del conector). La pérdida de retorno ≥55 dB se basa en el rendimiento del conector SC/APC (extremo en ángulo), que cumple con IEC 61753‑2. La longitud de onda de funcionamiento, la directividad, la temperatura de funcionamiento y la temperatura de almacenamiento cumplen con los estándares de la industria (IEC 61753‑2 y Telcordia GR‑1209/1221). Para obtener datos de prueba detallados de los productos enviados, consulte el informe de inspección que acompaña a cada entrega.
Características del producto
Tecnología y rendimiento
- Basado en tecnología de circuito de onda de luz plana (PLC), uniformidad de división ≤0,5 dB (típica)
- Insensible a la longitud de onda, admite la coexistencia de EPON, GPON y XGS‑PON
- Pérdida de inserción estable, superior a los divisores FBT tradicionales
Montaje y protección
- Gabinete de montaje en bastidor estándar 1U de 19 pulgadas, apto para todos los bastidores de telecomunicaciones estándar
- Carcasa de acero laminado en frío con revestimiento antiestático
- Facilita la gestión, el cableado y el mantenimiento centralizados en oficinas centrales.
Interfaz y compatibilidad
- Conector verde unificado SC/APC, extremo en ángulo que garantiza una baja pérdida de retorno
- Especificación de pigtail estandarizada (2,0 mm, 0,5 m), compatible con equipos OLT convencionales y marcos de distribución óptica (ODF)
- Admite inserción/extracción rápida y localización de fallas
Cobertura total
- Matriz de relación de división completa de 1*2 a 1*32
- Cumple con diferentes requisitos de división, desde pequeños nodos hasta grandes oficinas centrales
Aplicaciones típicas
Redes de acceso de banda ancha Carrier FTTH
Implementado en la cabecera OLT, distribuyendo una única señal OLT a múltiples terminales ONT de suscriptores.
Redes HFC Híbridas Fibra-Coaxial
La baja pérdida de retorno de la interfaz SC/APC garantiza la calidad de la señal de vídeo CATV. Admite la entrega simultánea de servicios de transmisión y datos.
Redes privadas empresariales/redes de campus
Se utiliza para dividir la señal del enlace de fibra, redundancia de servicios y expansión del ancho de banda. Cumple con los requisitos de acceso a nodos multiservicio.
Dimensiones mecánicas y entorno
| Artículo | Especificación |
|---|---|
| Tipo de gabinete | Montaje en bastidor 1U de 19 pulgadas |
| Dimensiones del gabinete (W*D*H) | 483*250*44,5 mm (típico) |
| Material del recinto | Acero laminado en frío, revestimiento antiestático |
| Método de montaje | Fijación con tornillos al bastidor (con orejas de montaje) |
| Temperatura de funcionamiento | -40℃ ~ +85℃ |
| Temperatura de almacenamiento | -40℃ ~ +85℃ |
| Humedad relativa | ≤95% (sin condensación) |
Información de pedido
| Modelo | Proporción de división | Conector | Especificación de coleta |
|---|---|---|---|
| TAK‑PLC‑1*2 | 1*2 | Carolina del Sur/APC | 2,0 mm, 0,5 m |
| TAK‑PLC‑1*4 | 1*4 | Carolina del Sur/APC | 2,0 mm, 0,5 m |
| TAK‑PLC‑1*8 | 1*8 | Carolina del Sur/APC | 2,0 mm, 0,5 m |
| TAK‑PLC‑1*16 | 1*16 | Carolina del Sur/APC | 2,0 mm, 0,5 m |
| TAK‑PLC‑1*32 | 1*32 | Carolina del Sur/APC | 2,0 mm, 0,5 m |
Observaciones:Longitudes de coleta personalizadas (p. ej., 1,0 m, 1,5 m) disponibles bajo petición. Opciones de conector: SC/UPC, LC/APC, etc. Especifique al realizar el pedido.
Preguntas frecuentes
P: ¿Es usted un fabricante?
R: Sí, somos un fabricante y proveedor de soluciones totales de centros de datos/soluciones FTTH con sede en Shenzhen, China, establecido en 2000.
P: ¿Cuál es su MOQ?
R: La cantidad mínima de pedido puede ser de 1 pieza, pero el precio se vuelve más competitivo con cantidades mayores.
P: ¿Pueden cotizar el precio FOB?
R: Sí. Realizamos entregas por vía aérea (DHL, TNT, UPS, FEDEX) o marítima para grandes cantidades. Proporcionamos cotizaciones con flete y plazos de entrega según sus requisitos detallados.
P: ¿Cómo es su calidad?
R: Nuestra producción sigue los estándares IEC y europeos con certificaciones CE, ISO, RoHS, CPR y ANATEL. Todos los productos se prueban al 100% antes de la entrega.
P: ¿Cuál es su plazo de entrega?
R: Depende de la cantidad y el tipo de producto. Latiguillos de fibra óptica: 2-3 días laborables para hasta 5.000 piezas. Disponemos de productos regulares y atendemos pedidos urgentes.
P: ¿Cuál es su garantía?
R: 1 año de garantía para latiguillos (daños no artificiales). Para daños artificiales, ofrecemos reparación gratuita y el cliente cubre los costos de flete.
P: ¿Cuál es tu embalaje?
R: Embalaje estándar de exportación internacional. Impresión de logotipo personalizado disponible bajo petición.
P: ¿Pueden ofrecer OEM/ODM?
R: Sí, todos los productos aceptan OEM/ODM. Podemos firmar Acuerdos de Confidencialidad.
P: ¿Puedo tener una muestra?
R: Muestras gratuitas disponibles para productos de menos de $10. El comprador paga el flete antes de la entrega.
P: ¿Cómo puedo realizar un pedido?
R: 1. Envíe una consulta con las especificaciones y la cantidad del producto. 2. Proporcionamos cotización con plazo de entrega. 3. Confirme la cotización y reciba PI. 4. La producción comienza después del pago. 5. Confirme los detalles del destinatario. 6. Reciba el número de seguimiento después de la entrega.
P: ¿Cuál es su plazo de pago?
R: T/T, Western Union, Paypal, MoneyGram. Para grandes cantidades: 50% de depósito, 50% restante antes de la entrega.
Con los mismos estándares de calidad, si encuentra mejores precios en otros lugares, TAKFLY puede igualarlos. Nuestro equipo aporta más de 3 años de experiencia en la industria de la fibra óptica para brindar asistencia profesional sobre productos.
