Distribución de densidad ultra alta FTTX del panel de remiendo del soporte de estante del divisor del PLC de la cuenta del alto puerto 1×128
Datos del producto:
| Lugar de origen: | Guangdong, Shenzhen |
| Nombre de la marca: | TAKFLY |
| Certificación: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número de modelo: | QSFP28-4SFP28-xxx |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 fotos |
|---|---|
| Precio: | US$17.66 ~ US$70.63/PC |
| Detalles de empaquetado: | Espo + caja + cartón |
| Tiempo de entrega: | 3-7 días laborables |
| Condiciones de pago: | LC, D/A, D/P, T/T, Western Union, |
|
Información detallada |
|||
| Resaltar: | Montaje en bastidor divisor PLC de 128 puertos,panel de distribución FTTX de alta densidad,panel de conexión divisor PLC de fibra óptica |
||
|---|---|---|---|
Descripción de producto
1*128 PLC con alto recuento de puertos
Nombre del producto:1*128 Panel de parches separadores de montaje de rack PLC
Número de la parte:P-1128-RF-LA-Φ0.9-05-05 ¿Qué es lo que quiere decir con esto?
Configuración:1 entrada * 128 salidas
Número de la parte:P-1128-RF-LA-Φ0.9-05-05 ¿Qué es lo que quiere decir con esto?
Configuración:1 entrada * 128 salidas

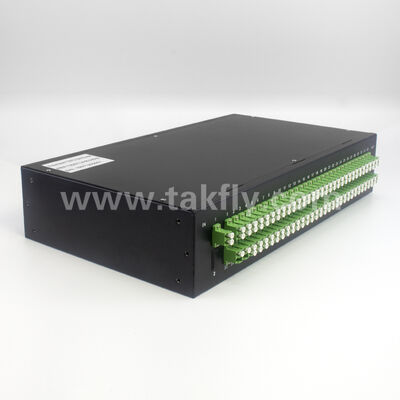

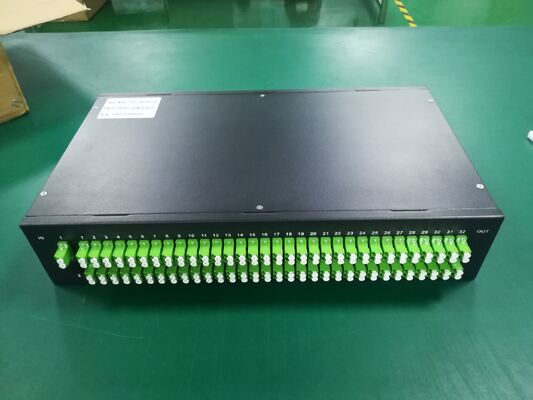

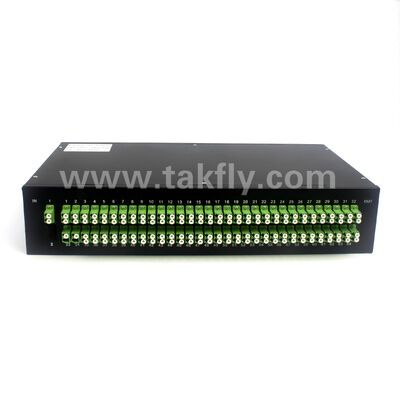

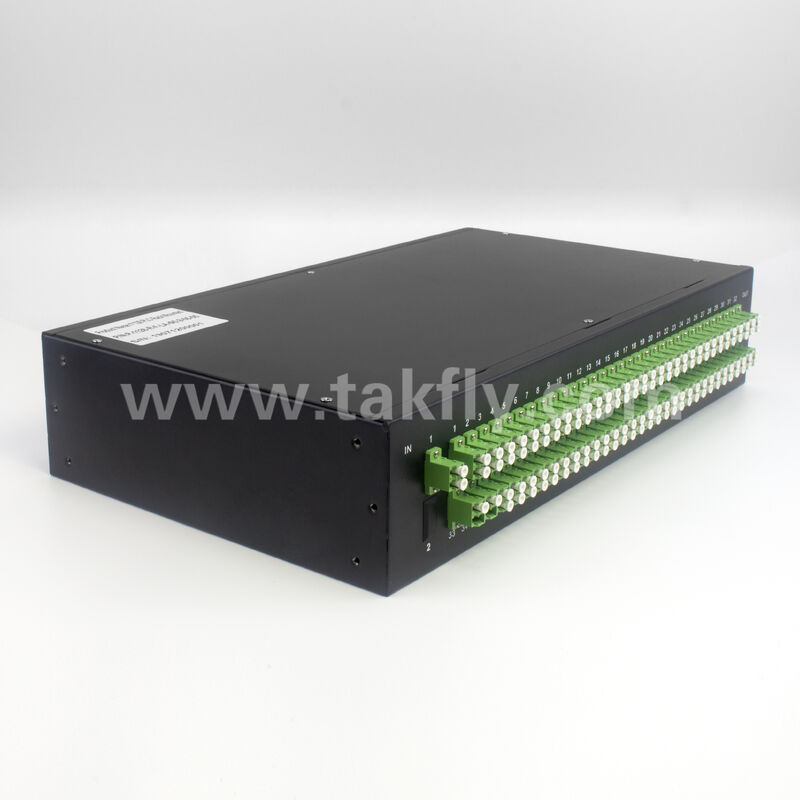

Este panel divisor PLC montado en el rack integra un divisor de circuito de ondas de luz planar de 1 * 128 con un panel de parche frontal.La unidad cuenta con un estándar de 19 pulgadas de rack- montaje de la carcasa (típicamente 4U o 5U de altura dependiendo de la densidad del puerto)La fibra de entrada utiliza adaptadores de conector (como LC o SC), mientras que las 128 fibras de salida terminan en adaptadores frontales con conectores de panel o pigtails de 0.9 mm.las cabezas, o aplicaciones de marco de distribución, esta solución es ideal para distribuir señales ópticas individuales a múltiples usuarios.
Especificaciones de rendimiento típicas
| Parámetro | Valor |
|---|---|
| Largura de onda de funcionamiento | 1260 ~ 1650 nm |
| Pérdida de inserción (máximo) | ≤ 23.0 dB (Típico ≤ 21.5 dB) |
| Uniformidad (máximo) | ≤ 2,5 dB |
| Pérdida dependiente de la polarización | ≤ 0,5 dB |
| Pérdida de retorno | ≥ 55 dB (conector) |
| Directividad | ≥ 55 dB |
| Temperatura de funcionamiento | -40 °C ~ +85 °C |
| Temperatura de almacenamiento | -40 °C ~ +85 °C |
| Tipo de fibra | Input: 2.0 mm o 3.0 mm; Salida: 0.9 mm trasero |
| Tipo de conector (entrada / salida) | SC/APC, SC/UPC, LC/UPC o según lo especificado |
Características mecánicas
- Standard 19-inch rack mounting con conectores de salida pre-terminados
- Panel frontal removible para fácil limpieza e inspección

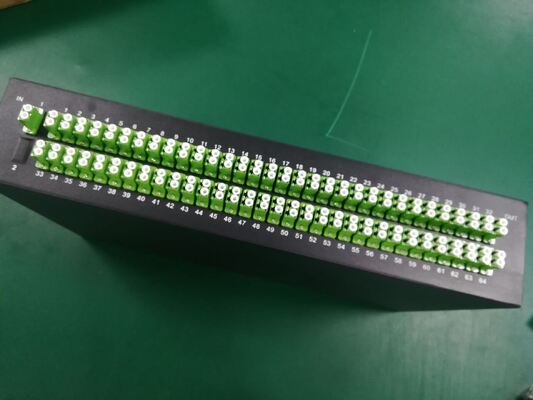

- Clear port labeling from 1 to 128 (Clear el etiquetado del puerto de 1 a 128)
- Opcional bandeja de empalme o kit de ventilación para la gestión de fibra
Características clave
- longitud de onda de operación de banda ancha
- Baja pérdida de inserción
- Pérdida dependiente de la polarización baja (PDL)
- Diseño compacto
- Excelente uniformidad de canal a canal
- Alta fiabilidad y estabilidad
Aplicaciones
- Redes de telecomunicaciones
- sistemas PON
- FTTH (Fibra para el hogar)
- Sistemas CATV
- Transmisión de vídeo
Especificaciones técnicas
Parámetros de rendimiento
| Parámetro | Valor |
|---|---|
| longitud de onda de funcionamiento (nm) | 1260 ~ 1650 |
| Tipo de fibra | La UIT-T G657A1, G657A2 y G.652D |
| Estabilidad máxima de temperatura (dB) | 0.5 (típico 0.3) |
| Temperatura de funcionamiento (°C) | -40 ~ +85 |
| Temperatura de almacenamiento (°C) | -40 ~ +85 |
1*N Rendimiento del separador
| Tipo de producto | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| Pérdida de inserción máxima (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Uniformidad máxima (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| PDL máximo (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2*N Rendimiento del separador
| Tipo de producto | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| Pérdida de inserción máxima (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Uniformidad máxima (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| PDL máximo (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Nota: Todas las mediciones se tomaron a temperatura ambiente, excluyendo los conectores.
Preguntas frecuentes
Preguntas frecuentes sobre el producto
P1: ¿Cuál es el propósito de un divisor PLC 1*128?
A1: Divide una señal óptica de entrada en 128 señales de salida de igual potencia.Commonly used in large-scale FTTH/PON networks (single OLT port serving up to 128 users) and CATV optical distribution systems (Comúnmente utilizado en redes FTTH/PON a gran escala (puerto OLT único que sirve hasta 128 usuarios) y sistemas de distribución óptica CATV).
P2: ¿Cuál es la pérdida de inserción típica para un divisor 1*128?
A2: La pérdida teórica es de aproximadamente 21.0 dB. Incluyendo pérdida adicional y pérdida del conector, la pérdida total de inserción es ≤ 23.0 dB (típica), con un máximo de ≤ 26.0 dB según los estándares de la industria.
P3: ¿Se puede usar este divisor al revés?
R3: Sí, los separadores PLC son dispositivos recíprocos pasivos. Pueden combinar 128 señales de entrada en una fibra de salida,pero tenga en cuenta que la pérdida combinada será alta (≥ 21 dB) y las reflexiones inversas deben ser controladas.
Q4: ¿Qué tipos de conectores están disponibles para el panel de salida?
A4: Las opciones estándar incluyen SC/APC (más común para FTTH), SC/UPC, LC/UPC, o FC/APC. Póngase en contacto con nosotros para confirmar las interfaces de conector específicas para sus requisitos.
Q5: ¿Qué altura de rack (U) requiere este panel?
A5: La altura del bastidor depende del diseño y la densidad del puerto. Los divisores 1*128 suelen estar disponibles en 2U, 3U o 4U. Póngase en contacto con nosotros para obtener las dimensiones exactas de este modelo específico.
Q6: ¿Qué tan estable es la temperatura del separador en los gabinetes exteriores?
A6: El dispositivo opera desde -40 ° C hasta + 85 ° C, por lo que es adecuado para gabinetes al aire libre, salas de cabeza, o oficinas centrales no controladas por la temperatura.
P7: ¿Cuántos módulos divisores hay dentro? ¿Es en cascada 1 * 16 o 1 * 32 módulos?
A7: Los divisores 1*128 se pueden implementar con un solo chip PLC de alta uniformidad o mediante módulos más pequeños en cascada.
P8: ¿Cuál es el período de garantía?
A8: La garantía estándar es de 1 año, que cubre defectos no humanos con reparación gratuita para defectos de fabricación.
Q9: ¿Puedo obtener una muestra antes de pedir en masa?
A9: Sí, proporcionamos muestras. Por favor especifique su conector y fibra longitud requisitos.
Q10: ¿Cómo limpiar los conectores de salida en paneles de alta densidad?
A10: Use limpiadores de un solo clic o limpiadores de cassette con adaptadores apropiados (SC o LC). El diseño del panel frontal permite la limpieza individual sin perturbar las fibras adyacentes.
Preguntas frecuentes de la empresa
P1: ¿Es usted un fabricante?
A1: Sí, somos un fabricante y proveedor de soluciones FTTH / soluciones de centro de datos con sede en Shenzhen, China, establecido en 2000.
P2: ¿Cuál es su cantidad mínima de pedido?
A2: el MOQ puede ser 1 pieza, pero las cantidades más grandes reciben precios más competitivos.
Q3: ¿Usted proporciona los precios de FOB?
A3: Sí. Enviamos por aire (DHL, TNT, UPS, FEDEX) o por mar (en bulto). Proporcionamos cotizaciones FOB, incluyendo costos de envío y plazos de entrega.
Q4: ¿Cuál es la calidad de su producto?
A4: Nuestra producción sigue los estándares IEC y europeos con certificaciones CE, ISO, RoHS, CPR y ANATEL. Todos los productos están 100% probados antes de la entrega.
P5: ¿Cuál es su plazo de entrega?
A5: Depende de la cantidad y el tipo de producto. Jumpers de fibra: 2-3 días laborables para hasta 5000 piezas. Mantenemos stock de productos regulares y manejamos pedidos urgentes.
Q6: ¿Cuál es su embalaje?
A6: empaquetado estándar de exportación internacional. Impresión de logotipo personalizado disponible bajo petición.
Q7: ¿Provee usted servicios OEM / ODM?
A7: Sí, todos los productos aceptan pedidos OEM / ODM. Podemos firmar NDAs.
Q8: ¿Cómo hacer el pedido?
A8: 1. Envíe una investigación con las especificaciones y cantidad del producto. 2. Proporcionamos una cotización con el calendario de entrega. 3. Confirme la cotización y reciba PI. 4. La producción comienza después del pago. 5.Confirm Recipiente informaciónRecibir el número de seguimiento después del envío.
P9: ¿Cuáles son sus métodos de pago?
A9: T / T, Western Union, PayPal, . Los pedidos más grandes: 50% de depósito, 50% de saldo antes del envío.
Q10: ¿Puedo solicitar muestras?
A10: Muestras gratuitas disponibles para productos por debajo de $10. Los costos de envío pagados por el comprador antes del envío.
Q11: ¿Cuál es su política de coincidencia de precios?
A11: Si encuentras un mejor precio en el mercado con los mismos estándares de calidad, podemos igualar ese precio.
