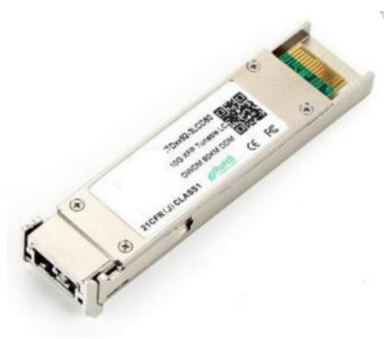

Transceptor XFP DWDM 80KM sintonizable de 10 Gbps | Red de fibra óptica |（TKX-TDxxX-3LCD80）
Datos del producto:
| Lugar de origen: | China, Shenzhen |
| Nombre de la marca: | DF/OEM/Nuetral |
| Certificación: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número de modelo: | TKX-TDxxX-3LCD80 |
Pago y Envío Términos:
| Cantidad de orden mínima: | Negociable |
|---|---|
| Precio: | negotiable denpend on QTY |
| Detalles de empaquetado: | Caja de ampolla + cartón |
| Tiempo de entrega: | Entre 5 y 9 días laborables dependiendo del QTY |
| Condiciones de pago: | T/T,/Paypal, carta de crédito |
| Capacidad de la fuente: | 1000 unidades/día |
|
Información detallada |
|||
| Nombre del producto: | Transceptor XFP DWDM 80KM sintonizable de 10 Gbps | Red de fibra óptica |（TKX-TDxxX-3LCD80） | Tensión de alimentación: | 3,14-3,46 V |
|---|---|---|---|
| Corriente de suministro: | 300 mA | Impedancia diferencial de entrada: | 100 Ω |
| Oscilación de entrada de datos de un solo extremo: | 180-700 mA | Diferencia de oscilación de entrada de datos: | 400-1800 mV |
| Transmitir deshabilitar tiempo de afirmación: | 10 nosotros | Oscilación de salida de datos diferencial: | 300-850 mA |
| Temperatura del caso de funcionamiento: | 0 a +70°C | Garantía: | 1 año, mantenimiento de por vida |
| Marca de fibra: | Corning, YOFC, OFS, Draka | ||
| Resaltar: | Transceptor DWDM XFP de 10 Gbps,Transceptor XFP sintonizable 80KM,Módulo óptico del transmisor-receptor de DWDM |
||
Descripción de producto
Transceptor XFP DWDM sintonizable de 10 Gbps y 80 km | Red de fibra óptica | (TKX-TDxxX-3LCD80)
Descripción general del producto
El transceptor XFP sintonizable de 10 Gb/s es un transceptor de fibra óptica integrado que proporciona un enlace serie de alta velocidad con tasas de señalización de 9,95 Gb/s a 11,35 Gb/s. El módulo cumple con el acuerdo multifuente (MSA) para factor de forma pequeño conectable de 10 Gigabit (XFP) (INF-8077i) y XFP sintonizable para aplicaciones de cuadrícula de frecuencias ITU (SFF-8477).
Cumple con la norma ITU-T G.698.1 con espaciado entre canales de 50 GHz para SONET/SDH, IEEE DWDM 10GBASE-ZR para un alcance de 80 km (Ethernet) y DWDM 10GFC para aplicaciones de alcance de 80 km (Fibre Channel).
El transceptor integra la vía de recepción y de transmisión en un solo módulo. En el lado de transmisión, el flujo de datos serie de 10 Gbps se recupera, se resincroniza y se envía a un controlador de modulador. El controlador del modulador polariza y modula un láser Mach-Zehnder integrado (ILMZ) sintonizable en banda C, lo que permite la transmisión de datos a través de fibra monomodo mediante un conector LC estándar de la industria. En el lado del receptor, el flujo de datos de 10 Gbps se recupera de un amplificador de transimpedancia/APD, se resincroniza y se envía a un controlador de salida. Este módulo cuenta con una interfaz eléctrica conectable en caliente compatible con XFI.
Aplicaciones
- DWDM 10GBASE-ZR/ZW 10G Ethernet
- DWDM 80KM 10G Fibre Channel
- DWDM SONET OC-192 y SDH STM-64
Características principales
- Admite velocidades de bits de 9,95 Gb/s a 11,3 Gb/s
- Transmisor sintonizable de banda C completa integrado monolíticamente
- Espaciado entre canales ITU de 50 GHz con bloqueador de longitud de onda integrado
- Láser sintonizable en banda C y receptor APD
- Longitud máxima de enlace de 80 km
- Conector LC dúplex completo
- Factor de forma XFP conectable en caliente
- Admite bucle de retorno (loopback) del lado de línea y XFI
- No requiere reloj de referencia
- Funciones de diagnóstico digital integradas
- Mecanismo de liberación por palanca estándar
- Disipación de potencia <3,5 W
Especificaciones técnicas
Notas:
1) Corresponde aproximadamente a 0,4 nm.
2) Medido con el peor ER; BER<10 -12 con 10,3 Gbps, 2 31 - 1 PRBS.
1) Corresponde aproximadamente a 0,4 nm.
2) Medido con el peor ER; BER<10 -12 con 10,3 Gbps, 2 31 - 1 PRBS.
Características de la interfaz eléctrica
Nota:
1) El valor máximo de potencia total se especifica en todo el rango de temperatura y voltaje.
2) Después del acoplamiento de CA interno.
3) En terminación diferencial de 100 ohmios.
4) La pérdida de señal (Loss Of Signal) es de colector abierto que se debe elevar mediante una resistencia de 4,7 k - 10 kohmios a 3,15 - 3,6 V. El nivel lógico 0 indica funcionamiento normal; el nivel lógico 1 indica que no se detecta señal.
1) El valor máximo de potencia total se especifica en todo el rango de temperatura y voltaje.
2) Después del acoplamiento de CA interno.
3) En terminación diferencial de 100 ohmios.
4) La pérdida de señal (Loss Of Signal) es de colector abierto que se debe elevar mediante una resistencia de 4,7 k - 10 kohmios a 3,15 - 3,6 V. El nivel lógico 0 indica funcionamiento normal; el nivel lógico 1 indica que no se detecta señal.
Imágenes del producto
¿Por qué elegir TAKFLY?
- Más de 26 años de experiencia en la fabricación de productos de fibra óptica
- Más de 450 operarios de montaje con más de 3 años de experiencia
- Más de 10 ingenieros de I+D dedicados a la innovación
- 16 máquinas de inyección y líneas de producción importadas de Alemania
- Más de 30 máquinas de prueba, incluidos instrumentos de prueba OTDR, 3D, VFL e IL&RL
- Equipo de prueba completo: probadores de resistencia a la tracción, probadores de resistencia al aplastamiento, medidores de potencia, verificadores de luz
- Se acepta personalización de marca OEM
- Participación en ferias internacionales: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Control de calidad
- Inspección por muestreo de materias primas antes de la producción
- Inspección completa tras cada proceso individual
- Controles exhaustivos en productos semielaborados
- Inspección completa del producto terminado antes del embalaje
- Inspecciones por muestreo previas al envío
Información de entrega
- Muestras: 1-3 días laborables
- Pedidos de producción en masa: 3-7 días laborables
- Embalaje: bolsas de plástico, cajas de cartón y palés disponibles bajo petición
Preguntas frecuentes
P1: ¿Cómo puedo obtener su catálogo y lista de precios?
Indique su correo electrónico o información de contacto a través de nuestro sitio web para recibir nuestro catálogo y lista de precios.
P2: ¿Puedo negociar los precios?
Sí, podemos considerar descuentos para cargas de varios contenedores de mercancías mixtas.
P3: ¿A cuánto ascenderán los gastos de envío?
Los gastos de envío dependen del tamaño del envío y del método de envío. Facilitaremos las tarifas previa solicitud.
P4: ¿Puedo visitar sus instalaciones?
¡Por supuesto! Nuestra fábrica está ubicada en Shenzhen, China. Póngase en contacto con nosotros para programar una cita.
P5: ¿Qué ocurre si hay un problema de calidad cuando recibimos la mercancía?
Si detecta problemas de calidad al desembalar, tome fotografías para nuestra referencia. Nuestro departamento de control de calidad investigará y ofrecerá las mejores soluciones, además de implementar mejoras de calidad para futuras producciones.
P6: ¿Cuáles son sus condiciones de embalaje?
Normalmente empaquetamos los productos en cajas blíster y de cartón, pero podemos adaptarnos a solicitudes de embalaje personalizadas por parte de los clientes.
P7: ¿Cuáles son sus condiciones de pago?
Transferencia bancaria (T/T): 30 % como depósito y 70 % restante antes de la entrega. Proporcionamos fotos de los productos y del embalaje antes del pago final.
P8: ¿Cuáles son sus condiciones de entrega?
EXW, FOB, CFR, CIF, DDU
P9: ¿Cuál es el plazo de entrega?
Por lo general, de 5 a 7 días laborables tras recibir el pago por adelantado. El plazo de entrega específico depende de los artículos y de la cantidad del pedido.
P10: ¿Pueden fabricar conforme a las muestras?
Sí, podemos fabricar productos basándonos en sus muestras o planos técnicos.
