RJ45 Gigabit SFP Module 1000BASE-T Transceptor SFP de cobre con 1.25Gbps y bajo EMI
Datos del producto:
| Lugar de origen: | Guangdong, Shenzhen |
| Nombre de la marca: | TAKFLY |
| Certificación: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número de modelo: | TK-G3-RJ45 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 fotos |
|---|---|
| Precio: | US$2.21 ~ US$59.25/PC |
| Detalles de empaquetado: | Espo + caja + cartón |
| Tiempo de entrega: | 3-7 días laborables |
| Condiciones de pago: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
|
Información detallada |
|||
| Número de modelo: | Conector de fibra óptica | Temperatura de almacenamiento: | -40°C~85℃ |
|---|---|---|---|
| Dispositivos de cableado: | ODF | Color: | Personalización |
| Muestra gratis: | Sí | Diámetro exterior del conector: | 3.0 mm, 2.0 mm, 0.9 mm. ¿Qué quieres decir con eso? |
| Color de la carcasa: | Azul, verde, beige | Medio de transmisión: | Modo único/modo múltiple |
| Característica: | Impermeable | Material: | plástico |
| Intercambiabilidad: | ≤0,2 dB | Modo de fibra: | 62.5/125 μm OM1, 50/125 μm OM2 |
| Puerto: | Caja del centro de fibra desde el puerto de Ningbo | Nombre del modelo: | Conector de fibra óptica |
| Peso: | 2 kilos | Repetibilidad: | ≤0,2 dB |
| Diámetro de fibra: | 125μm | Tipo de montaje: | Mecánico |
| Módulo de conector: | 3,0 mm | Cables de conexión: | 0.9 mm,2.0 mm, 3,0 mm |
| Durabilidad: | ≥1000 veces | Capacidad de producción: | 700000 piezas/mes |
| Tipo de pulido: | UPC, APC | Relleno: | Grasa de silicona óptica |
| Resistencia: | 500 ciclos | Temperatura de funcionamiento: | -40°C a +85°C |
| Pérdida de vuelta del conector: | Se aplicarán las siguientes medidas: | Rocío de sal: | 500H |
| Tiempo de instalación: | Dentro de los 60 años (sin cortes de fibra) | Paquete: | SMD, QFN-20, NRF24L01, bolsas de polipropileno, fibra óptica |
| tipo: | Regulador de voltaje, ICs lógicos, módulo transceptor, transmisión bidireccional de fibra única de m | CORRIENTE CONTINUA: | Lo más nuevo, NUEVO, 2013+,1234,Módulo de transmisor y receptor de RF |
| Distancia: | 20KM, 300m, 3KM | Solicitud: | Telecomunicaciones, alarma, computadora, sistema de monitoreo de video, canal de fibra 1X |
| Temperatura de funcionamiento: | La temperatura máxima es de 40 °C a 85 °C, la temperatura máxima es de 10 °C a 70 °C. | Longitud de onda: | 1310nm/1550nm,850nm,1490nm/1310nm,1310NM 1270NM |
| Nombre del producto: | Modulo transceptor de energía uart de 433 MHz,1.25g módulo óptico BIDI SFP, Transceptor SFP +,1.25G | Garantía: | 365 días, 3 años, 1 año |
| Tensión de alimentación: | 1.9-3.6V, 0~110,2.7 V ~ 5.5 V,común | Certificación: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Envío por: | DHL\UPS\Fedex\EMS\HK Post | ¿ Qué pasa?: | Michelle_Fang, Chaizhiquan91, Thomas65339 ¿Qué quieres decir? |
| Fuente de alimentación: | 3,3 V | Tasa de transferencia de datos: | 155M, 10G |
| Voltaje: | 1.9~3.6V, estándar | Fuente: | FP,VCSEL/PIN |
| Poder de disipación: | 0.1w,W | Condición: | Nuevo, 100% original nuevo |
Descripción de producto

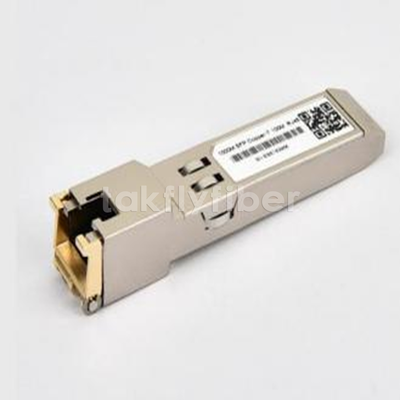

RJ45 Gigabit SFP Module ¥ 1000BASE-T, 1.25Gbps, 100m sobre Cat 6, bajo EMI
Resumen del producto

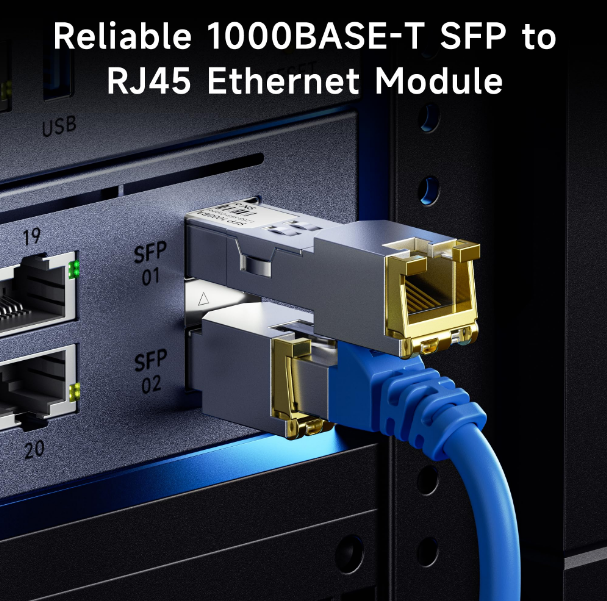

El TK-G1-RJ45 es un transceptor SFP de cobre caliente-pluggable diseñado para aplicaciones Gigabit Ethernet. Se ajusta a los estándares IEEE 802.3-2002 y IEEE 802.3ab (1000BASE-T).El módulo opera a una velocidad de datos de 1000 Mbps a través de un cable de par retorcido no blindado de categoría 5 con un alcance máximo de 100 metros..
La transmisión de la señal utiliza 5-level Pulse Amplitude Modulation (PAM) en todos los cuatro pares de cable (250 Mbps por par) para enlaces full-duplex. El módulo incluye la funcionalidad de identificación serial por SFP MSA.Accesible a través de un bus serial de 2 cables en la dirección A0hLa capa física IC también se puede acceder en dirección ACh.
Características clave
- Tasa de datos de hasta 1.25Gb/s bidireccional
- SFP MSA cumple con, enchufable en caliente
- TX Disable y RX LOS (o no LOS)
- Full metal housing para baja interferencia electromagnética
- Consumo típico de energía: 1.05 W
- Conector RJ-45 compacto
- Acceso de bus serial de dos cables a una IC física.
- Soporta 1000BASE-T en sistemas host con interfaz SERDES
- Temperatura del caso operativo: 0°C a +70°C (comercial) o -20°C a +85°C (extendido)
Aplicaciones
- 1.25 Gigabit Ethernet transmisión por cable Cat 5
Pin Assignment y funciones
| El pin | Nombre | Función | - ¿Qué quieres decir? | Las notas |
|---|---|---|---|---|
| 1 | ¿ Qué es eso? | Transmisor en tierra. | 1 | VeeT y VeeR están conectados internamente. |
| 2 | ¿ Qué es esto? | Fallo del transmisor. | 3 | No implementado; ligado a VeeT. |
| 3 | TX_DISABLE ¿ Qué quieres decir? | El transmisor está desactivado. | 3 | Ver TX Deshabilitar la descripción. |
| 4 | MOD DEF (2) | Módulo Definición 2 | 3 | Línea de datos para el bus de identificación serial. |
| 5 | MOD DEF (1) | Módulo Definición 1 | 3 | Línea de reloj para el bus de identificación serial. |
| 6 | MOD DEF (0) | Modulo Definición 0 | 3 | Atado a Vee en el SFP. |
| 7 | RATE SELECT es el número de | No utilizado | 3 | No implementado; 33k pulldown para Vee. |
| 8 | Los | Pérdida de señal. | 3 | Ver la opción LOS. |
| 9 | ¿Qué quieres decir? | Receptor en tierra. | 1 | Conectado a VeeT dentro del SFP. |
| 10 | ¿Qué quieres decir? | Receptor en tierra. | 1 | Lo mismo que arriba. |
| 11 | ¿Qué quieres decir? | Receptor en tierra. | 1 | Lo mismo que arriba. |
| 12 | - ¿Qué quieres decir? | Datos RX invertidos | 3 | AC acoplado, diferencial de 100Ω. |
| 13 | El RD+ | Datos RX no invertidos | 3 | AC acoplado, diferencial de 100Ω. |
| 14 | ¿Qué quieres decir? | Receptor en tierra. | 1 | Conectado a VeeT. |
| 15 | Vccr. ¿ Qué quieres decir? | Potencia del receptor | 2 | Conectado a VccT. |
| 16 | VccT | Potencia del transmisor | 2 | Conectado a VccR. |
| 17 | ¿ Qué es eso? | Transmisor en tierra. | 1 | El terreno común. |
| 18 | Es un TD +. | Datos TX no invertidos | 3 | Ac acoplado, 100Ω de entrada diferencial. |
| 19 | - Es un TD. | Datos TX invertidos | 3 | Ac acoplado, 100Ω de entrada diferencial. |
| 20 | ¿ Qué es eso? | Transmisor en tierra. | 1 | El terreno común. |
Notas sobre las funciones de pin
- ¿Qué quieres decir?Pin de compromiso de orden durante el enchufe caliente.
- ¿ Por qué no lo haces?Permanentemente bajo (no soportado).
- ¿ Por qué no lo haces?Internal 4.7kΩ pull-up. Bajo (0-0.8V) → transceptor en; Alto (2.0-3.465V) o abierto → reset.
- Mod-Def 0/1/2:El host se acerca con 4.7k-10kΩ a Vcc. Mod-Def 0 = módulo presente (terreno). Mod-Def 1 = reloj, Mod-Def 2 = datos.
- ¿ Qué es esto?LVTTL output. Can be disabled (order option). If unused, tied to ground via 100Ω. Si no está en uso, puede ser conectado a tierra a través de una red de 100Ω.
- RD ± / TD ±:AC coupled 100Ω differential lines. Host SERDES must terminate RD± with 100Ω; TD± have internal 100Ω termination. El servidor de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores de servidores.
Suministro de energía (+3.3V)
| Parámetro | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad | Condición |
|---|---|---|---|---|---|---|
| Corriente de suministro | Es | 320 | 375 | - ¿Qué es? | 1.2W max sobre el Vcc completo y temp. | |
| Válvula de entrada | Vcc | 3.13 | 3.3 | 3.47 | V. | Referenciado por GND |
| Váltidad máxima | Vmax | 4 | V. | No destructivo |
Interfaz de baja velocidad (LVTTL)
| Parámetro | El símbolo | - ¿ Qué? | - ¿ Qué es? | Unidad | Condición |
|---|---|---|---|---|---|
| SFP de salida baja | VOL | 0 | 0.5 | V. | 4.7k-10k pull-up para el host_Vcc |
| SFP de salida alta | El VOH. | ¿Cómo se llama?5 | ¿Cómo se llama?3 | V. | El mismo pull-up |
| SFP Input bajo | VIL | 0 | 0.8 | V. | 4.7k-10k pull-up para el Vcc |
| SFP Input alto | VIH | 2 | Vcc más 0.3 | V. | El mismo pull-up |
Características eléctricas de alta velocidad (SFP Side)
| Parámetro | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad | Las notas |
|---|---|---|---|---|---|---|
| Frecuencia de línea | ¿ Qué es esto? | 125 | frecuencia de radio | Es una codificación de cinco niveles, IEEE 802.3 | ||
| TX Impedancia de salida (diferencia) | ¿Qué es eso? | 100 | Oh | 1 a 125 MHz. | ||
| RX Impedancia de entrada (diferencia) | ¿Qué quieres decir? | 100 | Oh | 1 a 125 MHz. |
Interfaz de alta velocidad
| Parámetro | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad | Las notas |
|---|---|---|---|---|---|---|
| Swing de entrada TX de extremo único | Vinswing | 250 | 1200 | MV | ||
| Single-ended RX swing de salida | El swing de voz. | 350 | 800 | MV | ||
| Tiempo de ascenso/caída (20-80%) | Tr, Tf. ¿Qué quieres decir? | 175 | - ¿ Qué? | |||
| Impedancia de entrada TX (SE) | ¿ Qué es esto? | 50 | Oh | |||
| Impedancia de salida RX (SE) | ¿Qué quieres decir? | 50 | Oh |
Rango de temperaturas
| Parámetro | - ¿ Qué? | Típico | - ¿ Qué es? | Unidad |
|---|---|---|---|---|
| Operando (comercial) | 0 | 70 | °C | |
| Operando (Extendido) | -20 años. | 85 | °C | |
| Almacenamiento | -40 años. | 85 | °C |
Mechanical Outline es un juego de cartas.
Las dimensiones mecánicas del host-side del módulo siguen las especificaciones SFP MSA.
Documento de referencia
- SFP Transceiver MSA, septiembre de 2000
- IEEE 802.3-2002 (incluyendo 802.3ab)
- ATMEL AT24C01A/02/04/08/16 2-Wire Serial EEPROM Datasheet de las máquinas y equipos
Cumplimiento normativo
| Características | Estándar | Resultado |
|---|---|---|
| DSE | Se aplicará la norma IEC/EN 61000-4-2. | Conformidad |
| Impuesto sobre el valor añadido | El uso de la tecnología de la información es un requisito básico para la identificación de los productos. | Conformidad |
| Seguridad con láser | La FDA tiene 21CFR 1040.10¿Qué es eso?11El uso de la tecnología de la información es un requisito básico para la aplicación de la norma.2 | Clasificación 1 |
| Seguridad del producto | El uso de la tecnología de la información en el ámbito de la seguridad | Conformidad |
| RoHS | Se trata de un artículo de la Directiva 2002/95/CE | Conformidad |
| CEM | Se trata de la norma EN 61000-3. | Conformidad |
