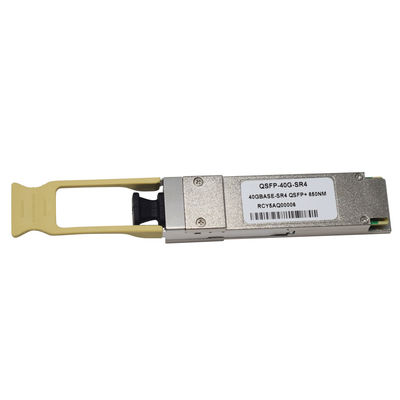

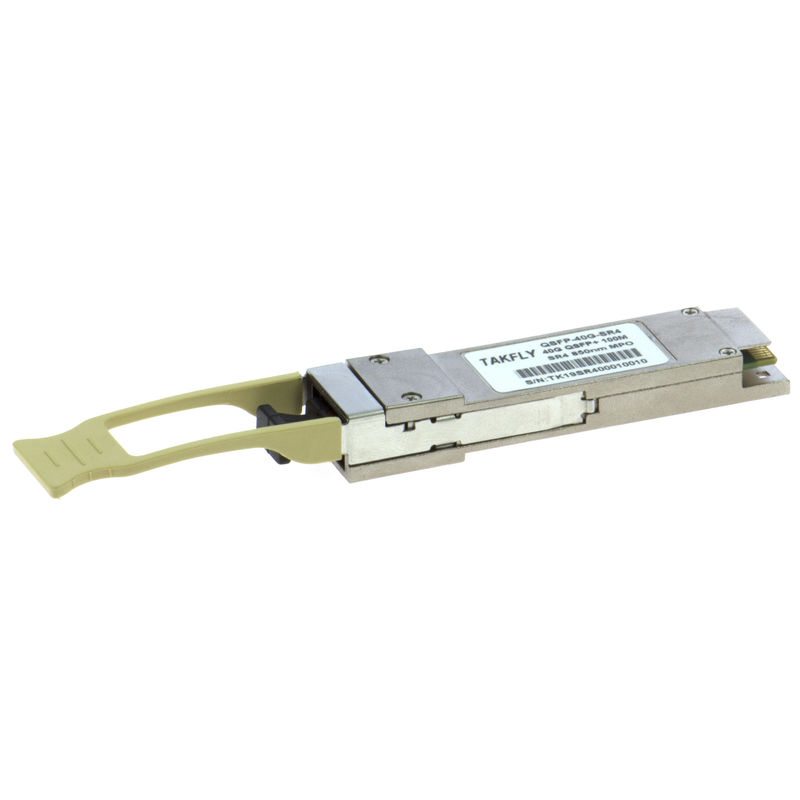

Módulo de transmisión de base QSFP+ SR4 MPO 100M MMF 40G
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Takfly |
| Certificación: | CE,ROHS,FCC,REACH,ISO9001,ISO14001 |
| Número de modelo: | TKQSFP40GSR4 |
Pago y Envío Términos:
| Cantidad de orden mínima: | PC 1 |
|---|---|
| Precio: | USD35/pcs ~ USD45/pcs |
| Detalles de empaquetado: | caja + spone + cartón de la ampolla |
| Tiempo de entrega: | 3-5 días laborables |
| Condiciones de pago: | T/T, Western Union, MoneyGram, PayPal, L/C |
| Capacidad de la fuente: | 30000pcs/month |
|
Información detallada |
|||
| Velocidad: | 40Gbps | Distancia de transmisión: | 100M |
|---|---|---|---|
| Longitud de onda: | 850nm | Puerto de fibra: | MPO |
| Resaltar: | Módulo del transmisor-receptor de JG325B sfp,QFX-QSFP-40G-SR4,Módulo del transmisor-receptor de JG709A sfp |
||
Descripción de producto
Modulo de transceptor 40G QSFP+ SR4 MPO 100M MMF 40GBASE, QSFP-40G-SR4, JG325B, JG709A, QFX-QSFP-40G-SR4 y otros módulos de transceptor de tipo QSFP-40G-SR4
Descripción
El 40G QSFP+ SR4 es un transceptor QSFP+ de cuatro canales, enchufable, paralelo y de fibra óptica para aplicaciones Ethernet de 40 Gigabit.Este transceptor es un módulo de alto rendimiento para comunicaciones de datos de corto alcance y aplicaciones de interconexiónSe integra cuatro carriles de datos en cada dirección con ancho de banda de 40 Gbps. Cada carril puede operar a 10.3125 Gbps hasta 100 m utilizando fibra OM3 o 150 m utilizando fibra OM4.Estos módulos están diseñados para operar en sistemas de fibra multimodo utilizando una longitud de onda nominal de 850 nmLa interfaz eléctrica utiliza un conector tipo borde de contacto 38. La interfaz óptica utiliza un conector MTP (MPO) de 12 fibras.Este módulo incorpora el circuito probado de Takfly Avago Technologies y la tecnología VCSEL para proporcionar una larga vida útil confiable, alto rendimiento y servicio constante.
Características
- Modulos transceptores full-duplex de cuatro canales
- velocidad de transmisión de datos de hasta 10,3 Gbit/s por canal
- 4 canales 850nm VCSEL de la matriz
- Array de detectores de fotos PIN de 4 canales
- Bajo consumo de energía < 1,5 W
- Casas aisladas del conector de tierra
- Temperatura de la caja de funcionamiento de 0°C a +70°C
- 3.3V tensión de la fuente de alimentación
- Compatible con la Directiva RoHS 6
- Factor de forma QSFP enchufable en caliente
- Duración máxima del enlace de 100 m en OM3 Multimode Fiber (MMF) y 150 m en OM4 MMF
- Contenedor de conector MPO único
- Funciones de diagnóstico digital incorporadas
Aplicación
- 40GBASE-SR4 Ethernet 40G
- Conexiones de conmutadores y routers de datos y telecomunicaciones
- Agregación de datos y aplicaciones de plano de fondo
- Protocolo patentado y aplicaciones de densidad
Calificaciones máximas absolutas
| Parámetro | El símbolo | En el minuto. | - ¿ Qué? | Unidad |
| Válvula de alimentación | Vcc | - No hay nada.3 | 3.6 | V. |
| Válvula de entrada | El vino | - No hay nada.3 | Vcc + 0.3 | V. |
| Temperatura de almacenamiento | Tst | -20 años. | 85 | oC |
| Temperatura de funcionamiento del caso | En la parte superior | 0 | 70 | oC |
| Humedad (no condensante) | RH | 5 | 95 |
% |
| Parámetro | El símbolo | En el minuto. | Típico | - ¿ Qué? | Unidad | Las notas |
| Transmisor | ||||||
| longitud de onda central | El | 840 | 850 | 860 | nm | - |
| Ancho espectral RMS | ∆λ | - | - | 0.65 | nm | - |
| Potencia de lanzamiento media, por carril | - ¿Qué es eso? | - Es el 7.5 | - | 2.5 | Dbm | - |
| Diferencia de potencia de lanzamiento entre dos carriles (OMA) | 4 | Db | - | |||
| Proporción de extinción | Urgencias | 3 | - | - | Db | - |
| Potencia máxima, en cada carril | 4 | Dbm | - | |||
| Envío de rescate y dispersión | TDP | 3.5 | Db | - | ||
| penalidad (TDP), por carril | ||||||
| Potencia media de lanzamiento de OFF | - 30 años. | Db | - | |||
| el transmisor, cada carril | ||||||
| Coordenadas de la máscara para ojos: X1, X2, X3, Y1, Y2, Y3 | Los valores de las especificaciones 0.23, 0.34, 0.43, 0.27, 0.35, 0.4 | La proporción de golpe = 5x10-5 | ||||
| Receptor | ||||||
| longitud de onda central | El | 840 | 850 | 860 | nm | - |
| sensibilidad del receptor bajo tensión en OMA, | - Es cinco.4 | Dbm | 1 | |||
| cada carril | ||||||
| Potencia media máxima en la entrada del receptor, por carril | 2.4 | Dbm | - | |||
| Reflexión del receptor | -12 años. | Db | - | |||
| Potencia máxima, en cada carril | 4 | Dbm | - | |||
| Las pérdidas | - 30 años. | Dbm | - | |||
| Los Estados miembros deberán establecer las condiciones de los préstamos. | - Es el 7.5 | Dbm | - | |||
| Histeresis de la pérdida | 0.5 | Db | - | |||
Compatibilidad
Todos los módulos de transceptores de Takfly son de código abierto, pueden ser codificados para ser totalmente compatibles con los productos y dispositivos de las principales marcas, como Intel, Dell, , Finisar, Arista, HP, Mellanox, Juniper, HUAWEI, H3C, etc. También se incluyen en el listado de productos que se incluyen en el listado de productos. Para los dispositivos de otras marcas, por favor especifique al ordenar para que podamos escribir códigos correspondientes para su aplicación fácil.
Dimensión
Preguntas frecuentes:
- ¿ Qué?¿ Proporciona servicio OEM?
A: ¿Qué quieres decir?Sí, podemos imprimir su logo o etiqueta en los productos o en la caja.
- ¿ Qué?¿ Puede proporcionar muestras gratis?
A: ¿Qué quieres decir?Algunas de las muestras de bajo valor pueden ser gratis para usted, pero usted necesita pagar por el costo de envío.
- ¿ Qué?¿ Cómo puedes garantizar la calidad?
A: ¿Qué quieres decir?Basado en nuestro sistema de gestión de calidad perfecto, todos nuestros productos fueron 100% probados antes del envío.
- ¿ Qué?¿ Cuál es su plazo de entrega?
A: ¿Qué quieres decir?En general, la muestra: 3 ~ 5 días laborables.
- ¿ Qué?¿Cuáles son sus términos de pago?
A: ¿Qué quieres decir?Aceptamos T / T, Western Union, Paypal, L / C
Para las muestras: 100% de pago. Pedido formal: 30% ~ 100% como depósito, pago del saldo antes del envío.
