Transceptor bidireccional SFP de 155 Mbps | Alcance de 20 km Tx1310nm/Rx1490nm |(TK-B3403-3LCD20)
Datos del producto:
| Lugar de origen: | China, Shenzhen |
| Nombre de la marca: | DF/OEM/Nuetral |
| Certificación: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número de modelo: | TK-B3403-3LCD20 |
Pago y Envío Términos:
| Cantidad de orden mínima: | Negociable |
|---|---|
| Precio: | negotiable denpend on QTY |
| Detalles de empaquetado: | Caja de ampolla + cartón |
| Tiempo de entrega: | Entre 5 y 9 días laborables dependiendo del QTY |
| Condiciones de pago: | T/T,/Paypal, carta de crédito |
| Capacidad de la fuente: | 1000 unidades/día |
|
Información detallada |
|||
| Nombre del producto: | Transceptor bidireccional SFP de 155 Mbps | Alcance de 20 km Tx1310nm/Rx1490nm |(TK-B3403-3LCD20) | Tensión de alimentación: | 3,14-3,46 V |
|---|---|---|---|
| Corriente de suministro: | 300 mA | Impedancia diferencial de entrada: | 100 Ω |
| Oscilación de entrada de datos de un solo extremo: | 180-700 mA | Diferencia de oscilación de entrada de datos: | 400-1800 mV |
| Transmitir deshabilitar tiempo de afirmación: | 10 nosotros | Oscilación de salida de datos diferencial: | 300-850 mA |
| Temperatura del caso de funcionamiento: | 0 a +70°C | Garantía: | 1 año, mantenimiento de por vida |
| Marca de fibra: | Corning, YOFC, OFS, Draka | ||
| Resaltar: | 155 Mbps SFP transceptor 20KM alcance,Transceptor bidireccional SFP Tx1310nm/Rx1490nm,Módulo transceptor óptico con alcance de 20 km |
||
Descripción de producto
Transceptor Bidireccional SFP de 155 Mbps | Alcance de 20 KM Tx1310nm/Rx1490nm | (TK-B3403-3LCD20)
Los transceptores SFP-BIDI son módulos de alto rendimiento y costo-efectivos que admiten velocidades de datos de 155 Mbps con una distancia de transmisión de 20 KM sobre fibra monomodo.
El transceptor consta de tres secciones principales: un transmisor láser FP, un fotodiodo PIN integrado con un preamplificador transimpedancia (TIA) y una unidad de control MCU. Todos los módulos cumplen con los requisitos de seguridad láser de Clase I y son compatibles con las especificaciones SFP Multi-Source Agreement (MSA) y SFF-8472.
Aplicaciones
- SDH STM-1, S-1.1, L-1.1, L-1.2
- SONET OC-3 IR1, LR1, LR2
- Otros enlaces de comunicación óptica
Características Clave
- Velocidad de datos de hasta 155 Mbps
- Láser FP de 1310 nm y fotodetector PIN de 1490 nm para transmisión de 20 km
- Compatible con SFP MSA y SFF-8472 con receptáculo LC simplex
- Monitoreo de diagnóstico digital: Calibración interna o calibración externa
- Compatible con RoHS
- Suministro de energía único de +3.3V
- Temperatura de operación de la carcasa: 0 °C a +70 °C (Comercial) / -40 °C a +85 °C (Industrial)
Estándares de Cumplimiento
- Compatible con SFP+ MSA
- Compatible con SFF-8472 Revisión 9.5
- Compatible con IEEE802.3-2005
- Compatible con Telcordia GR-468-CORE
- Compatible con FCC 47 CFR Parte 15, Clase B
- Compatible con FDA 21 CFR 1040.10 y 1040.11, Clase 1
- Compatible con SFF-8472
- Compatible con SFF-8431
- Compatible con RoHS
Especificaciones Técnicas
Características de la Interfaz Eléctrica
Notas:
1) Conectado directamente a los pines de entrada de datos TX. Acoplado en AC posteriormente.
2) O circuito abierto.
3) En terminación diferencial de 100 ohmios.
4) 20 - 80 %
5) La pérdida de señal es LVTTL. El Lógico 0 indica operación normal; el lógico 1 indica que no se detecta señal.
6) La sensibilidad del receptor cumple con la modulación sinusoidal de la fuente de alimentación de 20 Hz a 1.5 MHz hasta el valor especificado aplicado a través de la red de filtrado de la fuente de alimentación recomendada.
1) Conectado directamente a los pines de entrada de datos TX. Acoplado en AC posteriormente.
2) O circuito abierto.
3) En terminación diferencial de 100 ohmios.
4) 20 - 80 %
5) La pérdida de señal es LVTTL. El Lógico 0 indica operación normal; el lógico 1 indica que no se detecta señal.
6) La sensibilidad del receptor cumple con la modulación sinusoidal de la fuente de alimentación de 20 Hz a 1.5 MHz hasta el valor especificado aplicado a través de la red de filtrado de la fuente de alimentación recomendada.

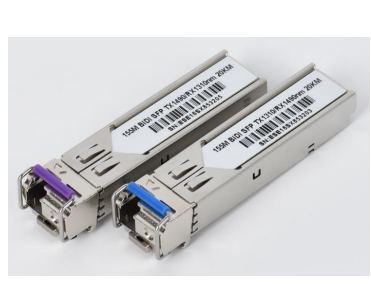

Imágenes del Producto
¿Por qué elegir TAKFLY?
- Más de 26 años de experiencia en fabricación de productos de fibra óptica
- Más de 450 trabajadores de ensamblaje con más de 3 años de experiencia
- Más de 10 ingenieros de I+D dedicados a la innovación
- 16 máquinas de inyección importadas de Alemania y líneas de producción
- Más de 30 máquinas de prueba, incluyendo OTDR, 3D, VFL, instrumentos de prueba IL&RL
- Equipos de prueba completos: probadores de resistencia a la tracción, probadores de resistencia a la compresión, probadores de medidor de potencia, verificadores de luz
- Marca OEM aceptada
- Participación en exposiciones globales: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Control de Calidad
Nuestro riguroso proceso de control de calidad incluye la inspección puntual de materias primas antes de la producción, la inspección completa después de cada proceso individual, controles exhaustivos de producción a medio terminar, inspección completa del producto terminado antes del embalaje y comprobaciones puntuales antes del envío.
Información de Entrega
Muestras: 1-3 días hábiles
Pedidos de Producción en Masa: 3-7 días hábiles
Embalaje: Bolsas de plástico, cartones y paletas disponibles según solicitud
Pedidos de Producción en Masa: 3-7 días hábiles
Embalaje: Bolsas de plástico, cartones y paletas disponibles según solicitud
Preguntas Frecuentes
P1: ¿Cómo puedo obtener su catálogo y lista de precios?
Por favor, proporcione su correo electrónico o información de contacto a través de nuestro sitio web para recibir nuestro catálogo y lista de precios.
P2: ¿Puedo negociar los precios?
Sí, podemos considerar descuentos para cargas de múltiples contenedores de productos mixtos.
P3: ¿Cuánto costarán los gastos de envío?
Los gastos de envío dependen del tamaño de su envío y del método de envío. Proporcionaremos los cargos a solicitud.
P4: ¿Puedo visitarle?
¡Ciertamente! Nuestra fábrica está ubicada en Shenzhen, China. Por favor, contáctenos para programar una cita.
P5: ¿Qué pasa si hay un problema de calidad cuando recibimos los productos?
Si encuentra problemas de calidad al desembalar, por favor tome fotos para nuestra referencia. Nuestro departamento de control de calidad investigará y proporcionará las mejores soluciones, además de implementar mejoras de calidad para la producción futura.
P6: ¿Cuáles son sus términos de embalaje?
Generalmente empacamos los productos en cajas de blíster y cartones, pero podemos adaptarnos a las solicitudes de embalaje personalizadas de los clientes.
P7: ¿Cuáles son sus términos de pago?
T/T 30% como depósito y 70% de saldo antes de la entrega. Proporcionamos fotos de los productos y el embalaje antes del pago final.
P8: ¿Cuáles son sus términos de entrega?
EXW, FOB, CFR, CIF, DDU
P9: ¿Qué hay de su tiempo de entrega?
Generalmente 5-7 días hábiles después de recibir el pago anticipado. El tiempo de entrega específico depende de los artículos y la cantidad del pedido.
P10: ¿Puede producir según las muestras?
Sí, podemos fabricar productos basados en sus muestras o dibujos técnicos.
