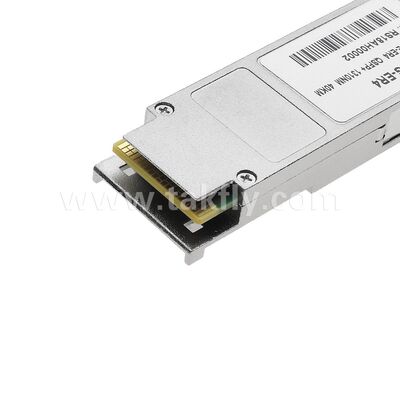

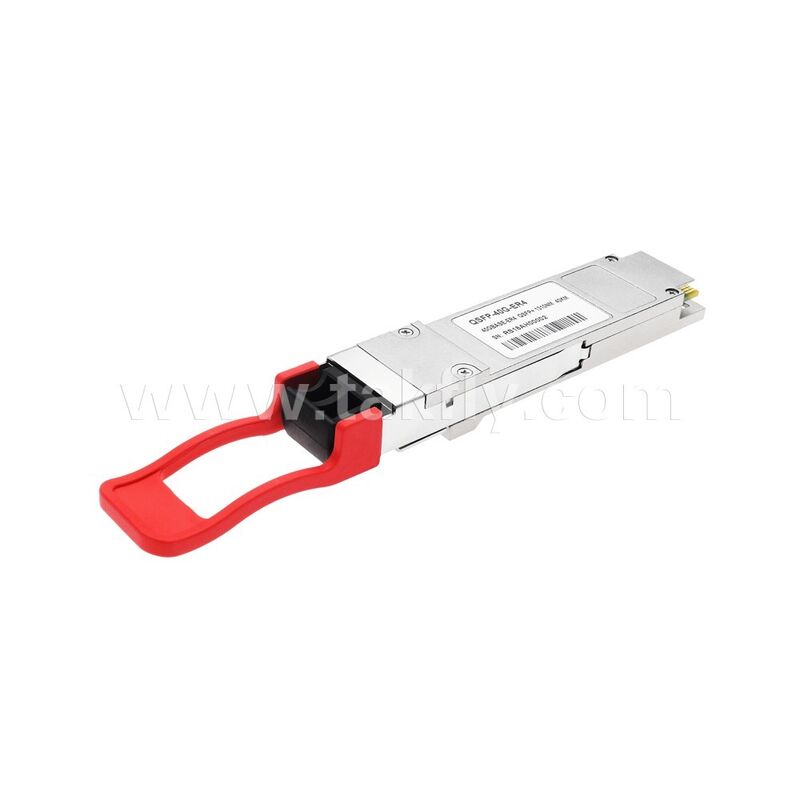

Módulo de transceptor óptico QSFP+ 40Gbps CWDM 40KM para centro de datos FTTH FTTX

Este producto se aplica estrictamente a 40GBASE-ER4 del estándar IEEE P802.3ba. Es un módulo transceptor diseñado para aplicaciones de comunicación óptica de 40 km.

El módulo transforma 4 canales de entrada de 10 Gb/s en 4 señales ópticas CWDM y multiplexa los canales en un canal para una transmisión óptica de 40 Gb/s. En el lado del receptor, el proceso se invierte: la entrada de transmisión óptica de 40 Gb/s se convierte en 4 señales ópticas CWDM, que luego se transforman en datos eléctricos de salida de 4 canales.

Según la cuadrícula de longitudes de onda definida en ITU-T G694.2, las longitudes de onda centrales de los canales CWDM son 1271, 1291, 1311 y 1331 nm. El módulo cuenta con un conector LC dúplex para la interfaz óptica y un conector de 148 pines para la interfaz eléctrica. Se requiere fibra monomodo (SMF) para minimizar la dispersión óptica en sistemas de larga distancia.

Este producto cumple con los estándares QSFP Multi-Source Agreement (MSA) y está diseñado para soportar duras condiciones operativas externas, incluidas temperaturas extremas, humedad e interferencias EMI.

• Velocidad de transmisión de datos de hasta 11,2 Gbps por canal
• Cumple con QSFP+ MSA
• Cumple con la especificación IEEE 802.3ba para enlaces 40GBASE-ER4
• 4 láseres DFB CWDM no refrigerados, que utilizan la cuadrícula de longitud de onda ITU G.694.2 a 1271, 1291, 1311 y 1331 nm
• APD-TIA de alta sensibilidad con DEMUX óptico
• Alcance de hasta 40 km a través de fibra monomodo estándar
• Interfaz eléctrica conectable en caliente
• Temperatura de la caja de funcionamiento 0°C a +70°C
• fuente de alimentación de 3V
• Cumple con RoHS 6 (sin plomo)

• Ampliamente utilizado en enlaces Ethernet 40GBASE-ER4 de centros de datos
• Distancias de transmisión de hasta 40 km a través de fibra monomodo estándar
• Admite pruebas de multiplexación y demultiplexación OTU3, OTU3e1, OTU3e2
