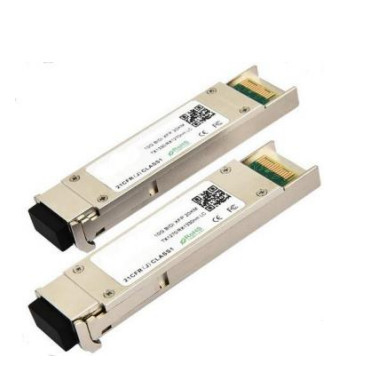

Transceptor bidireccional XFP de 10Gbps, alcance de 60KM Tx1270/1330nm / Rx1330/1270nm
Datos del producto:
| Lugar de origen: | Guangdong, Shenzhen |
| Nombre de la marca: | TAKFLY |
| Certificación: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número de modelo: | TK-Bxx92-3LCD60: el número de unidades de producción y el número de unidades de producción. |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 fotos |
|---|---|
| Precio: | US$0.01 ~ US$1200/PC |
| Tiempo de entrega: | 3-7 días hábiles |
| Condiciones de pago: | Las condiciones de los productos incluidos en el presente Reglamento son las siguientes: |
|
Información detallada |
|||
| Ratio: | 50 por ciento | longitud de onda del centro: | 1450nm |
|---|---|---|---|
| Pérdida de inserción: | ≤ 0,3 dB | Peso del paquete: | 10 gramos |
| Tipo de paquete: | Fibra desnuda, tubo suelto de 900 mm, cable de 2 mm | Wavelegth: | 1310 nm |
| Alineación del eje: | Eje lento o eje rápido | Rango de longitud de onda: | 1310nm, 1550nm |
| Aplicación: | Sistemas de comunicación óptica | Ratio del divisor: | El 98/2 |
| Temperatura de almacenamiento: | -40 °C a + 85 °C | Número de puerto: | 1X2 |
| Duración de la fibra: | 1m | Fibras: | Fibra de 980nm de PM Corning |
| Capacidad de manejo de potencia: | El poder | ||
| Resaltar: | Transceptor bidireccional de 1330nm XFP,Transceptor bidireccional de 60 KM XFP,Transceptor bidireccional XFP de 10 Gbps |
||
Descripción de producto
- TAKFLY XFP-TKBxx92-3LCD60 cumple con IEEE803.3ae 10Gbase-Bx. y distancia de transmisión de hasta 60 km en SMF.
-
El módulo transceptor consta de un transmisor con un transmisor láser DFB de 1270/1330 nm y la sección del receptor consta de un fotodiodo APD integrado con un transmisor TIA y el receptor están separados dentro de un amplio rango de temperaturas de 0 ℃ a +70 ℃ y ofrecen una disipación de calor óptima y Excelente blindaje electromagnético, lo que permite altas densidades de puertos para sistemas de 10 GbE.
Características
- Admite velocidades de bits de 9,95 Gb/s a 10,5 Gb/s
- Huella XFP conectable en caliente
-
Longitud máxima del enlace de 60 km con SMF
-
Transmisor láser DFB de 1270/1330 nm y receptor de 1330/1270 nm
-
Paquete XFP MSA con conector LC
-
No se requiere reloj de referencia
-
Soporte de bucle hacia atrás.
-
+3,3 V, +1,8 V fuente de alimentación
-
Disipación de potencia <2W
-
Compatible con RoHS
-
Funciones de diagnóstico digitales integradas
-
Rango de temperatura 0°C a 70°C
Aplicaciones
- 10GBASE-ER Ethernet 10G a 10,3125 Gbps
- Ethernet 10GBASE-EW 10G a 9,953 Gbps
- Canal de fibra 1200-SM-LL-L 1-0G a 10,51875 Gbps
Calificaciones máximas absolutas
| Parámetro | Símbolo | mín.. | tipo. | máx.. | Unidad | Nota |
| Temperatura de almacenamiento | ts | -40 | - | 85 | ºC | |
| Humedad ambiental de almacenamiento | JA | 5 | - | 95 | % | |
| Humedad relativa de funcionamiento | RH | - | - | 85 | % | |
| Voltaje de la fuente de alimentación | VCC | -0,3 | - | 4 | V | |
| Voltaje de entrada de señal | VCC | Vcc-0.3 | - | Vcc+0.3 | V |
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | mín.. | tipo. | máx.. | Unidad | Nota |
| Temperatura ambiente de funcionamiento | ejército de reserva | 0 | - | 70 | ºC | Sin flujo de aire |
| Voltaje de la fuente de alimentación | VCC | 3.14 | 3.3 | 3.47 | V | |
| Corriente de suministro de energía | CPI | - | - | 450 | mamá | |
| Velocidad de datos | BR | 10.3125 | Gbps | |||
| Distancia de transmisión | DT | 2 | - | 60 | kilómetros | Nota (1) |
| Fibra acoplada | Fibra monomodo | UIT-T G.652 | ||||
Especificación del transmisor
| Parámetro | Símbolo | Mín. | Tipo. | Máx. | Unidad | Nota |
| Potencia promedio lanzada | correos | 2 | - | 6 | dBm | |
| Potencia promedio lanzada (láser apagado) | PURO DE F |
- |
- |
-30 | dBm | Nota (1) |
| Amplitud de modulación óptica | OMA | -3 | - | - | dBm | Nota (1) |
| Rango de longitud de onda central | λC | 1270/1330 | Nuevo Méjico | |||
| Relación de supresión del modo lateral | SMSR | 30 | - | - | dB | |
| Ancho de banda del espectro (-20 dB) | σ | - | - | 1 | Nuevo Méjico | |
| Proporción de extinción | urgencias | 3.5 | 6 | - | dB | Nota (2) |
| Máscara de ojos de salida | Cumple con FC_PI_4 REV 7.0 | Nota (2) | ||||
1) La potencia óptica se lanza a SMF.
2) Medido con el patrón de prueba RPBS 2^31-1 a 10,3125 Gbs
Especificación del receptor
| Parámetro | Símbolo | mín.. | tipo. | máx.. | Unidad | Nota |
| Longitud de onda óptica de entrada | λEN | 1330/1270 | Nuevo Méjico | |||
| Sensibilidad del receptor en promedio | ALFILER | - | - | -20 | dBm | Nota (1) |
| Potencia de saturación de entrada (sobrecarga) | PSAT | 0,5 | - | - | dBm | Nota (1) |
| LOS Afirmar | Pensilvania | -30 | - | - | dBm | |
| LOS De-afirmar | PD | - | - | -25 | dBm | |
| LOS -Histéresis | PHys | 0,5 | - | 4 | dB |
1) Medido con patrón de prueba RPBS 2^31-1 @10.3125Gbs BER=<10^-12 ER=6DB
Características de la interfaz eléctrica
| Parámetro | Símbolo | mín.. | tipo. | máx.. | Unidad | Nota |
| Corriente total de suministro de energía | CPI | - | - | 350 | mamá | |
| Transmisor | ||||||
| Voltaje de entrada de datos diferencial | VDT | 120 | - | 820 | mVp-p | |
| Impedancia de entrada de línea diferencial | Rin | 85 | 100 | 115 | Ohm | |
| Salida de falla del transmisor: alta | VFalloH | 2.4 | - | vcc | V | |
| Salida de falla del transmisor: baja | VFaultL | -0,3 | - | 0,8 | V | |
| Voltaje de desactivación del transmisor: alto | VDisH | 2 | - | Vcc+0.3 | V | |
| Voltaje de desactivación del transmisor: bajo | VDisL | -0,3 | - | 0,8 | V | |
| Receptor | ||||||
| Voltaje de salida de datos diferencial | VDR | 300 | - | 850 | mVp-p | |
| Impedancia de salida de línea diferencial | DERROTA | 80 | 100 | 120 | Ohm | |
| Resistencia de extracción LOS del receptor | RLOS | 4.7 | - | 10 | KOhm | |
| Tiempo de subida/bajada de salida de datos | tr/tf | 20 | - | - | PD | |
| Voltaje de salida LOS-alto | VLOSH | 2 | - | vcc | V | |
| Voltaje de salida LOS-bajo | VLOSL | -0,3 | - | 0,4 | V | |
Alfiler Descripción
|
Alfiler |
Lógica |
Símbolo |
Nombre/Descripción |
Nota |
| 1 | Tierra | Tierra del módulo | 1 | |
| 2 | VEE5 | Opcional –5.2 Fuente de alimentación – No requerida | ||
| 3 | LVTTL-I | Mod-Desel | Deseleccionar módulo; Cuando se mantiene bajo, permite que el módulo responda a comandos de interfaz serie de 2 cables. | |
| 4 | LVTTL-O | Interrumpir | Interrumpir (barra); Indica la presencia de una condición importante que se puede leer a través de la interfaz serial de 2 cables. | 2 |
| 5 | LVTTL-I | TX_DIS | Transmisor Deshabilitado; Fuente láser del transmisor apagada | |
| 6 | VCC5 | +5 Fuente de alimentación | ||
| 7 | Tierra | Tierra del módulo | 1 | |
| 8 | VCC3 | Fuente de alimentación de +3,3 V | ||
| 9 | VCC3 | Fuente de alimentación de +3,3 V | ||
| 10 | LVTTL-I | SCL | Reloj de interfaz serie de 2 hilos | 2 |
| 11 | LVTTLI/O | ASD | Línea de datos de interfaz serial de 2 cables | 2 |
| 12 | LVTTL-O | Mod_Abs | Módulo ausente; Indica que el módulo no está presente. Conectado a tierra en el módulo. | 2 |
| 13 | LVTTL-O | Mod_NR | Módulo No Listo; XGIGA lo define como un O lógico entre RX_LOS y Loss of Lock en TX/RX. | 2 |
| 14 | LVTTL-O | RX_LOS | Indicador de pérdida de señal del receptor | 2 |
| 15 | Tierra | Tierra del módulo | 1 | |
| 16 | Tierra | Tierra del módulo | 1 | |
| 17 | LMC-O | RD- | Salida de datos invertida del receptor | |
| 18 | LMC-O | RD+ | Salida de datos no invertida del receptor | |
| 19 | Tierra | Tierra del módulo | 1 | |
| 20 | VCC2 | Fuente de alimentación de +1,8 V: no necesaria | ||
|
21 |
LVTTL-I |
P_Abajo/RST |
Apagado; Cuando está alto, coloca el módulo en el modo de espera de bajo consumo y en el flanco descendente de P_Down inicia un reinicio del módulo. | |
| Reiniciar; El flanco descendente inicia un reinicio completo del módulo, incluida la interfaz serie de 2 cables, equivalente a un ciclo de energía. | ||||
| 22 | VCC2 | Fuente de alimentación de +1,8 V: no necesaria | ||
| 23 | Tierra | Tierra del módulo | 1 | |
| 24 | PECL-I | RefCLK+ | Entrada no invertida del reloj de referencia, acoplada a CA en la placa principal: no necesaria | 3 |
| 25 | PECL-I | RefCLK- | Entrada invertida del reloj de referencia, CA acoplada en la placa principal: no necesaria | 3 |
| 26 | Tierra | Tierra del módulo | 1 | |
| 27 | Tierra | Tierra del módulo | 1 | |
| 28 | LMC-I | TD- | Entrada de datos invertida del transmisor | |
| 29 | LMC-I | TD+ | Entrada de datos no invertida del transmisor | |
| 30 | Tierra | Tierra del módulo | 1 |
Notas:
1) La tierra del circuito del módulo está aislada de la tierra del chasis del módulo dentro del módulo.
2) Colector abierto; debe elevarse con 4,7k – 10kohms en la placa principal a un voltaje entre 3,15V y 3,6V.
3) El XFP-10GER no requiere una entrada de reloj de referencia. Si está presente, será ignorado.
Bloque recomendado Circuito
Describir Dimensiones
Cumplimiento normativo
| Característica | Referencia | Actuación |
| Descarga electrostática (ESD) | CEI/EN 61000-4-2 | Compatible con estándares |
| Interferencia electromagnética (EMI) |
FCC Parte 15 Clase B EN 55022 Clase B (CISPR 22A) |
Compatible con estándares |
| Seguridad ocular con láser | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | Producto láser de clase 1 |
| Reconocimiento de componentes | CEI/EN 60950, UL | Compatible con estándares |
| ROHS | 2002/95/CE | Compatible con estándares |
| CEM | EN61000-3 | Compatible con estándares |
