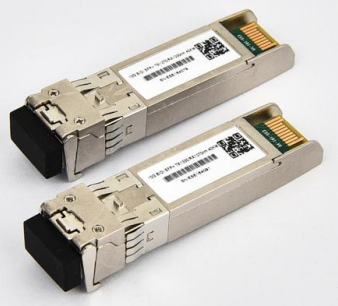

TK-B23(32)92-3LCD10 Transceptor bidireccional SFP+ de 10 Gbps, alcance de 10 km Tx1270/1330 nm / Rx1330/1270 nm
Datos del producto:
| Lugar de origen: | China, Shenzhen |
| Nombre de la marca: | DF/OEM/Nuetral |
| Certificación: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número de modelo: | TK-B23 ((32) 92-3LCD10 |
Pago y Envío Términos:
| Cantidad de orden mínima: | Negociable |
|---|---|
| Precio: | negotiable denpend on QTY |
| Detalles de empaquetado: | Caja de ampolla + cartón |
| Tiempo de entrega: | Entre 5 y 9 días laborables dependiendo del QTY |
| Condiciones de pago: | Las condiciones de venta de los productos incluidos en el presente anexo son las siguientes: |
| Capacidad de la fuente: | 1000pcs/día |
|
Información detallada |
|||
| Nombre del producto: | TK-B23(32)92-3LCD10 Transceptor bidireccional SFP+ de 10 Gbps, alcance de 10 km Tx1270/1330 nm / Rx1 | Tensión de alimentación: | 3,14-3,46 V |
|---|---|---|---|
| Corriente de suministro: | 300 mA | Impedancia diferencial de entrada: | 100 Ω |
| Oscilación de entrada de datos de un solo extremo: | 180-700 mA | Diferencia de oscilación de entrada de datos: | 400-1800 mV |
| Transmitir deshabilitar tiempo de afirmación: | 10 nosotros | Oscilación de salida de datos diferencial: | 300-850 mA |
| Temperatura del caso de funcionamiento: | 0 a +70°C | Garantía: | 1 año, mantenimiento de por vida |
| Marca de fibra: | Corning, YOFC, OFS, y Draka | ||
| Resaltar: | Transceptor SFP+ de 10 Gbps,alcance de 10 km,Transceptor bidireccional Tx1270/1330nm |
||
Descripción de producto
TK-B23 ((32) 92-3LCD10 10Gbps Transceptor bidireccional SFP+ TK-B23 ((32) 92-3LCD10 10Gbps Transceptor bidireccional SFP+ 10km alcance
Se aplicarán las siguientes medidas:
Resumen del producto
El transceptor de modo único de la serie TK-B23(32) 92-3LCD10 es un módulo conectable con un pequeño factor de forma diseñado para comunicaciones de datos ópticos dúplex, incluyendo 10GBASE-LR/LW según lo definido por IEEE 802.3ae.Con un conector SFP+ de 20 pines, permite la capacidad de enchufe en caliente para una integración perfecta.
Este módulo está diseñado para el funcionamiento de fibra de modo único con longitudes de onda nominales de 1270nm o 1330nm.La sección del transmisor emplea un láser DFB de pozo cuántico múltiple que cumple con las normas de seguridad del láser de clase 1 según IEC-60825.
La sección receptor incorpora un preamplificador de detector de InGaAs integrado (IDP) montado en un encabezado óptico, emparejado con un IC de postamplificador limitador para un rendimiento óptimo.
Aplicaciones
- 10GBASE-LR a 10.3125Gbps, aunque el número de unidades de datos de la base de datos sea inferior al número de unidades de datos de la base.
- 10GBASE-LW a 9,953Gbps y con una velocidad de 10 GBASE-LW
- Otros enlaces ópticos
Características clave
- Soporta velocidades de datos de 9,95 Gb/s a 10,3 Gb/s
- Conector LC Simplex Transceptor óptico bidireccional SFP+
- Fuente de alimentación única de 3.3 V
- Hasta 10 km en SMF 9/125um
- A:1270nm DFB Transmisor láser, receptor de 1330nm
- Transmisor láser DFB de 1330nm, receptor de 1270nm
- Conforme con las normas IEEE 802.3ae 10GBASE-LR y 10GBASE-LW
- SFP+ MSA SFF-8431 Cumpliendo
- El diagnóstico digital cumple con la SFF-8472
- Conforme a la Directiva RoHS y libre de plomo
- Temperatura de la caja de trabajo: estándar: 0 ~ 70 °C
Normas de conformidad
- SFP+ cumple con las normas de la MSA
- Se aplican las siguientes medidas:
- Se aplican los siguientes requisitos:
- Telcordia GR-468-CORE cumple con las normas
- Se aplican las disposiciones de la parte 15 de la FCC 47 CFR de conformidad con la clase B.
- La FDA 21 CFR 1040.10 y 1040.11, conforme con la clase 1
- Compatible con la Directiva RoHS
Especificaciones técnicas
Las notas técnicas
- Conectado directamente a los pines de entrada de datos TX.
- O un circuito abierto
- En 100 ohmios de terminación diferencial.
- Entre el 20 y el 80%.
- La pérdida de señal es LVTTL. La lógica 0 indica el funcionamiento normal; la lógica 1 indica que no se detecta señal.
- La sensibilidad del receptor es compatible con la modulación sinusoidal de la fuente de alimentación de 20 Hz a 1,5 MHz hasta el valor especificado aplicado a través de la red de filtración de la fuente de alimentación recomendada.
Imágenes del producto
Por qué elegir TAKFLY
- Más de 25 años de experiencia en la fabricación de productos de fibra óptica
- Más de 450 trabajadores de montaje con más de 3 años de experiencia
- 10 + Ingenieros de I + D dedicados a la innovación
- 16 Máquinas de inyección y líneas de producción importadas de Alemania
- Más de 30 máquinas de ensayo, incluidos los instrumentos de ensayo OTDR, 3D, VFL, IL&RL
- Equipo de ensayo completo: probadores de resistencia a la tensión, probadores de resistencia al aplastamiento, probadores de medidores de potencia, probadores de luz
- Se acepta la marca OEM
- Participación en la exposición mundial: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Exposición electrónica de fuentes globales
Control de calidad
- Control puntual de las materias primas antes de la producción
- Inspección completa después de cada proceso individual
- Verificación exhaustiva de la producción a medio término
- Inspección completa del producto terminado antes del embalaje
- Verificaciones puntuales previas al envío
Información sobre la entrega
- Muestras: 1 a 3 días hábiles
- Orden de producción en masa: 3-7 días hábiles
- Embalaje: Bolsas de plástico, cartones y palets disponibles bajo petición
Preguntas frecuentes
P1: ¿Cómo puedo obtener su catálogo y lista de precios?
Por favor, proporcione su correo electrónico o información de contacto a través de nuestro sitio web para recibir nuestro catálogo y lista de precios.
P2: ¿Puedo negociar los precios?
Sí, podemos considerar descuentos para cargas de contenedores múltiples de mercancías mixtas.
P3: ¿Cuánto serán los gastos de envío?
Los gastos de envío dependen del tamaño del envío y del método de envío.
P4: ¿Puedo visitarte?
¡Claro! Nuestra fábrica está ubicada en Shenzhen, China. Por favor póngase en contacto con nosotros para programar una cita.
P5: ¿Qué pasa si hay un problema de calidad cuando recibimos las mercancías?
Si encuentran problemas de calidad al desempacar, por favor tomen fotos para nuestra referencia.junto con la implementación de mejoras de calidad para la producción futura.
P6: ¿Cuáles son sus términos de embalaje?
Por lo general empacamos productos en cajas de ampollas y cartones, pero podemos acomodar las solicitudes de embalaje personalizado de los clientes.
P7: ¿Cuáles son sus términos de pago?
T/T 30% como depósito, y 70% de saldo antes de la entrega.
P8: ¿Cuáles son sus términos de entrega?
Exención del derecho de aduana
P9: ¿Qué tal su tiempo de entrega?
En general, 5-7 días laborables después de recibir el pago por adelantado.
P10: ¿Puede producir de acuerdo con las muestras?
Sí, podemos fabricar productos basados en sus muestras o dibujos técnicos.
