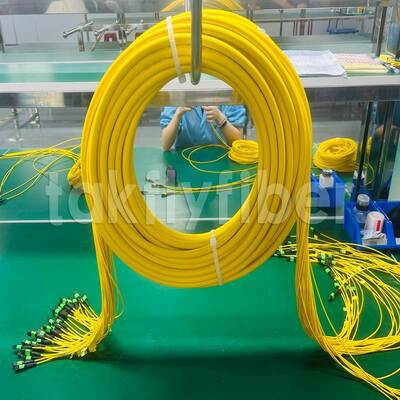

Cable de conexión MPO/MTP de ultra-densidad Takfly 288 fibras
Datos del producto:
| Lugar de origen: | Shénzhen, China |
| Nombre de la marca: | Takfly/OEM |
| Certificación: | CE, ISO, RoHS, GS |
| Número de modelo: | Cordón de remiendo de MPO/MTP |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | US $9.88-US $19.88/ Pcs |
| Detalles de empaquetado: | Los PP empaquetan entonces en cartón |
| Tiempo de entrega: | día 3-7working |
| Condiciones de pago: | LC, T/T, Western Union, Paypal |
| Capacidad de la fuente: | 50000 unidades/mes |
|
Información detallada |
|||
| Centro: | multinúcleo | Conector A: | CAROLINA DEL SUR |
|---|---|---|---|
| Conector B: | Oficina de gestión de las operaciones | Modo de fibra: | 50/125um |
| Diámetro del cable: | 0.9/2.0/3.0 | Tipo de esmalte: | PC/APC |
| Pérdida de devolución: | Se aplicarán las siguientes medidas: | Pérdida de inserción: | 0.35 dB máximo (0.15 dB típico) |
| Material de vaina exterior: | PVC/LSZH | Radio de flexión estático/dinámico: | 10D/20D |
| Código HS: | 854470000 | Género: | Hombre/Mujer |
| Resaltar: | Cable de conexión MPO de 288 fibras,Cable de conexión MTP de ultra-densidad,Cable MPO MTP de alta capacidad |
||
Descripción de producto
El cable de parcheado de ultra-densidad MPO/MTP de Takfly 288-fibra
Solución de cableado troncal de alto número de fibras para infraestructuras de hiperescala de próxima generación, que admite redes ópticas 400G/800G y 1.6T emergentes.
Resumen del producto
El cable de parche MPO/MTP de 288 fibras está diseñado para entornos de hiperescala donde la densidad de puertos y el presupuesto de enlace son críticos.Utilizando la tecnología de ferrules MT moldeados con precisión con pines guía de alta precisión, este cable de tronco alinea cientos de fibras dentro de una huella compacta para un despliegue rápido.
Hay dos niveles de rendimiento disponibles:Grado estándarofrece una pérdida de inserción típica de 0,35 dB, mientras quegrado de baja pérdidaCada conjunto se somete a pruebas de fábrica al 100% para la pérdida de inserción, la pérdida de retorno y la geometría 3D de la cara final.
Características clave
- 288 fibrasen un solo tronco de alto recuento (contigo personalizable disponible)
- Ferrule MT moldeado con precisión con alineación del alfiler de guía a una altura inferior a los micrómetros
- Performance de baja pérdida: IL típico ≤0,20 dB, IL máximo ≤0,35 dB
- Función estándar: IL típico ≤ 0,35 dB, IL máximo ≤ 0,70 dB
- Compatibilidad entre SM (G.652 / G.655 / G.657) y MM (OM1-OM5)
- Construcciones de cables mini redondos o de cinta plana
- Opciones de cubierta exterior de PVC o LSZH
- Gestión completa de polaridad tipo A / B / C con botas codificadas por color
- Configuraciones de conectores masculinos (apuntados) y femeninos (sin apuntar)
Especificaciones técnicas
Rendimiento óptico
| Parámetro | Grado estándar | Grado de baja pérdida |
|---|---|---|
| Pérdida de inserción típica | ≤ 0,35 dB | ≤ 0,20 dB |
| Pérdida máxima de inserción | ≤ 0,70 dB | ≤ 0,35 dB |
| Pérdida de retorno (SM APC) | ≥ 60 dB | ≥ 60 dB |
| Pérdida de retorno (MM PC) | ≥ 20 dB | ≥ 20 dB |
| longitud de onda de ensayo (SM) | 1310 / 1550 nm | 1310 / 1550 nm |
| longitud de onda de ensayo (mm) | 850 / 1300 nm | 850 / 1300 nm |
Durabilidad mecánica
| Parámetro | Especificación |
|---|---|
| Ciclos de apareamiento | Se aplicarán las siguientes medidas: |
| Resistencia a la tracción (cable de 2,0 mm) | ≥ 50 N |
| Repetibilidad | ≤ 0,1 dB |
| Durabilidad | ≤ 0,2 dB |
| Intercambiabilidad | ≤ 0,2 dB |
Estabilidad del medio ambiente
| Parámetro | Especificación |
|---|---|
| Temperatura de funcionamiento | -20 °C a +70 °C |
| Temperatura máxima a corto plazo | + 85°C |
| Temperatura de almacenamiento | -40 °C a +80 °C |
| Ciclos de calor húmedo | ΔIL ≤0,3 dB después de 5 ciclos (-10°C a +65°C, 93% de HRC) |
| Envejecimiento rápido | ΔIL ≤0,3 dB después de 168 h a +85°C |
| Almacenamiento de baja duración | ΔIL ≤0,2 dB después de 24 h a -40°C |
| Vibración y choque | Conforme con la norma GR-1435-CORE |
Atributos físicos
| Parámetro | Opciones |
|---|---|
| Número de fibras | 288 (personalizable) |
| Construcción de cables | Mini redonda (≤4,5 mm OD) / cinta (≤3,0 × 5,0 mm) |
| Material de la chaqueta | Se aplicarán las siguientes medidas: |
| Radius de flexión (estático / dinámico) | 10D / 20D |
| Duración disponible | 0.5 m a 200 m |
Escenarios de despliegue
| Sector | Despliegues típicos | Ventaja de la densidad |
|---|---|---|
| Centros de datos de hiperescala | Los troncos 800G de espina dorsal a hoja, las interconexiones de los grupos de GPU de IA | Un solo tronco reemplaza a docenas de cables duplex |
| Oficinas centrales de telecomunicaciones | Actualizaciones de la red de base de ODF, óptica coherente 400G lista | Despliegue rápido con módulos de escape MPO-LC |
| Infraestructura 5G | Enlaces entre BBU/DU y AAU/RU de trayecto frontal y intermedio | Una instalación del 60% más rápida en comparación con el empalme de fibras individuales |
| Las redes industriales | Esqueleto robusto del suelo vegetal | Choque, vibración y resistencia al moho |
Ventajas de fabricación
- Escala de fabricación:30,000 m2 en Shenzhen I+D (6.000 m2) y la producción de Zhongshan (24.000 m2)
- El rendimiento:19 líneas MPO dedicadas que entregan más de 200.000 piezas al mes
- Líder en el conteo de fibras:Troncos de fibra 288 estándar con personalización disponible
- Ciclo de vida prolongado:≥ 500 ciclos de apareamiento frente a la media industrial de 200 ciclos
- Cuarto térmico de cabeza:Funcionamiento a corto plazo a + 85 °C
- Claridad de polaridad:Soporte completo de tipo A/B/C con codificación de color
- Probabilidad ambiental:Se proporcionan informes completos de ensayos de calor húmedo, ciclo térmico y vibración
Guía de pedidos
Configure su cordón de parche utilizando las siguientes especificaciones:
- Número de fibras:288 (otros números disponibles bajo petición)
- Grado de pérdida:Estándar / Baja pérdida
- Tipo de cable:Mini redonda / cinta
- Envuelva:PVC / LSZH
- En polaco:PC / APC
- Polaridad:Tipo A / Tipo B / Tipo C
- Sexo:Hombre (con alfileres) / Mujer (sin alfileres)
- Duración:0.5 m a 200 m
- ¿ Qué es eso?Los cables de separación MPO-LC/SC/FC están disponibles
Ejemplo de código de pedido
Se trata de un tipo de producto que se utiliza para la fabricación de productos químicos.
Garantizar la calidad
- Pruebas de IL / RL 100% con informes de pruebas individuales
- Inspección con interferómetro 3D (radius, altura de la fibra, desplazamiento del ápice)
- Conformidad con las normas IEC 61754-7 y EIA/TIA-604-5
- El objetivo de la presente Directiva es garantizar que los productos de la Unión incluidos en la lista de productos clasificados de conformidad con el presente Reglamento se comercialicen de conformidad con los requisitos del presente Reglamento.
- Trazabilidad del lote mediante números de serie únicos
Preguntas frecuentes
¿Quién fabrica estos cables de parche?
Takfly Communications, establecida en 2000, es una empresa nacional de alta tecnología que opera 30.000 m2 de espacio de fabricación (6.000 m2 de sede en Shenzhen, 24.000 m2 de planta en Zhongshan).La división MPO tiene 19 líneas de producción dedicadas con una producción superior a 200,000 piezas por mes, sirviendo a socios como Corning, Amphenol, NVIDIA y Coherent en más de 128 países.
¿Cuál es el MOQ?
Una pieza por muestras, el precio del volumen se aplica a escala.
¿Cuáles son las condiciones de pago y envío?
T/T, Western Union y PayPal son estándar para pedidos superiores a $50,000Las opciones de envío abarcan EXW a través de DDP, con flete aéreo (DHL, FedEx, UPS) para necesidades urgentes y flete marítimo para el bulto.
¿Cuál es el tiempo de entrega?
Los artículos estándar almacenados se envían en 2-3 días. Los troncos personalizados de fibra 288 generalmente requieren de 3-9 días laborables dependiendo de la configuración exacta.
¿Se admite el OEM/ODM?
Casas personalizadas, logotipos, colores de chaqueta, informes de pruebas y ensamblajes están disponibles bajo protección MNDA.
¿Cuál es la garantía?
Un año a partir de la entrega en caso de defectos de material y de mano de obra.
