MPO MTP Cordón de parche de fibra múltiple de alta densidad 8/12/24 núcleos, baja pérdida, 500 ciclos de apareamiento, conforme con IEC y TIA
Datos del producto:
| Lugar de origen: | Shénzhen, China |
| Nombre de la marca: | Takfly/OEM |
| Certificación: | CE, ISO, RoHS, GS |
| Número de modelo: | Cordón de remiendo de MPO/MTP |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | US $9.88-US $19.88/ Pcs |
| Detalles de empaquetado: | Los PP empaquetan entonces en cartón |
| Tiempo de entrega: | día 3-7working |
| Condiciones de pago: | LC, T/T, Western Union, Paypal |
| Capacidad de la fuente: | 50000 unidades/mes |
|
Información detallada |
|||
| Centro: | multinúcleo | Conector A: | CAROLINA DEL SUR |
|---|---|---|---|
| Conector B: | Oficina de gestión de las operaciones | Modo de fibra: | 50/125um |
| Diámetro del cable: | 0.9/2.0/3.0 | Tipo de esmalte: | PC/APC |
| Pérdida de devolución: | Se aplicarán las siguientes medidas: | Pérdida de inserción: | 0.35 dB máximo (0.15 dB típico) |
| Material de vaina exterior: | PVC/LSZH | Radio de flexión estático/dinámico: | 10D/20D |
| Código Hs: | 854470000 | Género: | Hombre/Mujer |
| Resaltar: | El cable de parche MPO MTP tiene 24 núcleos,Cables de fibra MPO MTP con baja pérdida,El cable de parche MPO MTP cumple las normas IEC |
||
Descripción de producto

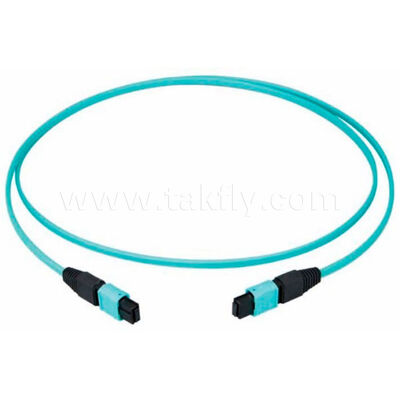

Cables de parche de fibra múltiple de alta densidad MPO MTP
8/12/24 Núcleos, bajas pérdidas, 500 ciclos de apareamiento, conforme a la IEC y TIA
Resumen del producto

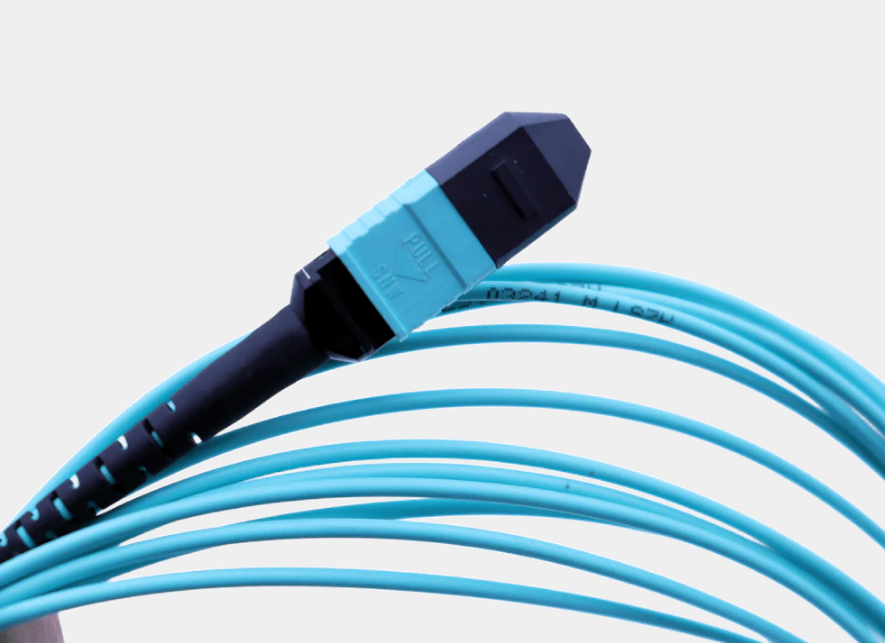

La serie de conectores de múltiples fibras MPO/MTP está diseñada para interconexiones ópticas de alta densidad en centros de datos, oficinas centrales de telecomunicaciones, terminales CATV y entornos industriales.Una ferrule MT moldeada con precisión combinada con pines guía de alta precisión garantiza la alineación exacta de hasta 24 fibras en una sola interfazSe dispone de dos grados de rendimiento: estándar y de baja pérdida para satisfacer los diversos requisitos de presupuesto de enlace.
Características clave
- Ferrule MT moldeado con precisión para una geometría de núcleo consistente
- Pinos guía de alta precisión para una alineación fiable después de apareamientos repetidos
- Soporta 4, 8, 12 o 24 fibras en un factor de forma compacto
- Pérdida estándar (≤ 0,35 dB típico / ≤ 0,70 dB máximo) y baja pérdida (≤ 0,20 dB típico / ≤ 0,35 dB máximo)
- Compatibles con fibras de modo único (G652, G655, G657) y con fibras de modo múltiple (OM1-OM5)
- Tipo de cable múltiple: mini redondo (≤ 4,5 mm OD) o cinta (≤ 3,0 × 5,0 mm)
- Opciones de chaqueta: PVC o LSZH (bajo humo, sin halógenos)
- Gestión de la polaridad: Tipo A, B, C con código de color y etiquetado
Características de rendimiento mejoradas
Durabilidad mecánica
- Ciclos de apareamiento:≥ 500 (variación de la pérdida de inserción ≤ 0,2 dB)
- Resistencia a la tracción:≥ 50N para el cable de 2,0 mm (conector al cable)
- Vibración y choque:Cumple los requisitos GR-1435-CORE para uso industrial
Confiabilidad ambiental
- Ciclo térmico de humedad:-10°C a +65°C, 93% de H.R., 5 ciclos → variación de IL ≤ 0,3 dB
- Envejecimiento a alta temperatura:85°C durante 168 horas → Variación de IL ≤ 0,3 dB
- Almacenamiento a baja temperatura:-40°C durante 24 horas → variación de la IL ≤ 0,2 dB
Apoyo para la gestión de la polaridad
- Tipo A (directo):Posición de la llave paralela a la posición de la fibra
- Tipo B (en sentido inverso):Clave invertida, posición de la fibra reflejada
- Tipo C (en parejas):Pares de fibras adyacentes intercambiados
- Botas y etiquetas de colores disponibles para una fácil identificación
Compatibilidad
Compatible con todos los adaptadores MTP/MPO estándar y puertos de equipo (QSFP-DD, OSFP, SFP-DD, etc.).
Especificaciones técnicas
| Parámetro | Las señales de luz de la luz de la luz de la luz de la luz de la luz de la luz de la luz de la luz | El uso de la fibra de vidrio en la fabricación de la fibra de vidrio |
|---|---|---|
| Tipo de cara de extremo | UPC / APC | PC / APC |
| Tipo de fibra | Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero. | Lo mismo. |
| Número de núcleos | 8, 12, 24 | Lo mismo. |
| Diámetro del cable | 0.9 / 2.0 / 3.0 mm | Ronda pequeña: ≤4,5 mm Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2. |
| Pérdida de inserción (grado estándar) | Se aplicarán las siguientes medidas: | Tipo ≤ 0,35 dB / máximo ≤ 0,70 dB |
| Pérdida de inserción (grado de baja pérdida) | - ¿Qué quieres decir? | Tipo ≤ 0,20 dB / máximo ≤ 0,35 dB |
| Pérdida de rendimiento (min.) | Los requisitos de seguridad de los equipos de ensayo deberán cumplirse de conformidad con el punto 6.1. | Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1 y M2. |
| longitud de onda de ensayo | Se aplicará el método de ensayo de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. | Lo mismo. |
| Repetibilidad | ≤ 0,1 dB | Lo mismo. |
| Durabilidad | ≤ 0,2 dB | Lo mismo. |
| Intercambiabilidad | ≤ 0,2 dB | Lo mismo. |
| Temperatura de funcionamiento | -20 °C ~ +70 °C | Lo mismo. |
| Temperatura de almacenamiento | -40 °C ~ +80 °C | Lo mismo. |
| Material de la cubierta exterior | PVC / LSZH | Lo mismo. |
| Radius de flexión (estático/dinámico) | 10D / 20D | Lo mismo. |
| Duración | Personalizado | Personalizado |
| Ciclos de apareamiento | - ¿Qué quieres decir? | Se aplicará el método de ensayo de las emisiones de gases de efecto invernadero. |
| Resistencia a la tracción (cable de 2,0 mm) | - ¿Qué quieres decir? | ≥ 50N |
| Prueba de temperatura húmeda | - ¿Qué quieres decir? | ΔIL ≤ 0,3 dB después de 5 ciclos |
| Envejecimiento a alta temperatura | - ¿Qué quieres decir? | ΔIL ≤ 0,3 dB después de 168h @ 85°C |
Escenarios de aplicación
Centro de datos - Enlaces 40G/100G/400G
Ejemplo:Cordón de parche MPO de baja pérdida de 12 fibras que conecta QSFP-40G-SR4 con el área de parche.
Beneficio:Reemplaza 4 pares de LC duplex, ahorra el 75% de espacio en la bandeja de cables.
Beneficio:Reemplaza 4 pares de LC duplex, ahorra el 75% de espacio en la bandeja de cables.
Oficina Central de Telecomunicaciones - Actualización de la columna vertebral
Ejemplo:Cables de cinta MPO de 24 fibras que conectan los sub-racks ODF con módulos de separación MPO-LC.
Beneficio:Despliegue rápido, listo para la óptica coherente 400G.
Beneficio:Despliegue rápido, listo para la óptica coherente 400G.
Interconexión industrial robusta
Ejemplo:Jumper MPO resistente a las vibraciones, temperatura de funcionamiento de -40°C a +85°C, aprobado en las pruebas de choque y vibración.
Beneficio:Resistencia a la sal y al moho para ambientes hostiles.
Beneficio:Resistencia a la sal y al moho para ambientes hostiles.
Captador CATV - Distribución de vídeo multicanal
Ejemplo:1×12 MPO splitter alimentando 12 receptores ópticos.
Beneficio:Alta densidad, reduce el desorden del cable.
Beneficio:Alta densidad, reduce el desorden del cable.
Ventajas competitivas
| Comparación | MPO estándar | Esta serie MPO/MTP |
|---|---|---|
| Pérdida de inserción típica | 0.5 dB | 0.35 dB (std) / 0.20 dB (baja pérdida) |
| Ciclos de apareamiento | 200 | ≥ 500 |
| Temperatura máxima de funcionamiento | 70°C | 85°C (a corto plazo), 70°C (a largo plazo) |
| Gestión de la polaridad | No se puede optar | Tipo completo A/B/C con código de color |
| Datos de ensayo medioambiental | No especificado | Calor húmedo, ciclo térmico, informes de vibración |
| Largas por encargo | En el sector privado | Cualquier longitud de 0,5 m a 200 m |
Pedidos y personalización
| Opción de personalización | Las opciones |
|---|---|
| Número de núcleos | 8, 12, 24 |
| Grado de pérdida | Pérdida estándar / baja |
| Tipo de cable | Mini redonda / cinta |
| Cubierta exterior | PVC / LSZH |
| Cara de extremo | PC / APC |
| Polaridad | Tipo A / B / C |
| Género del conector | Hombre (con alfileres) / Mujer (sin alfileres) |
| Duración | 0.5 m ~ 200 m |

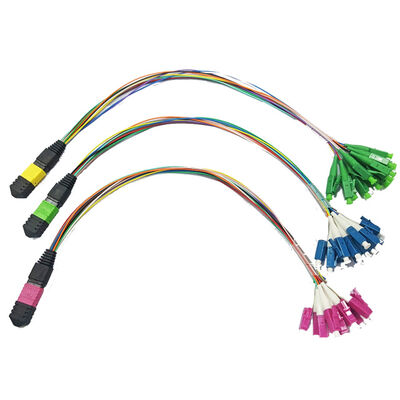

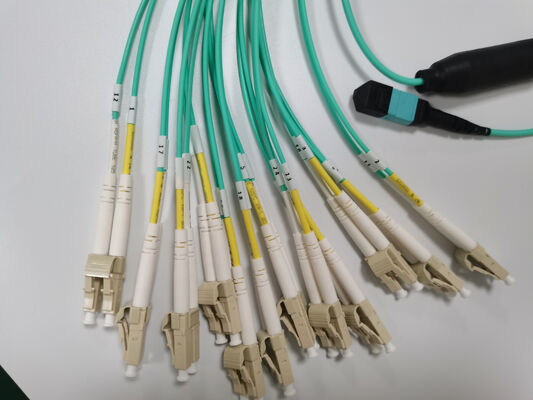

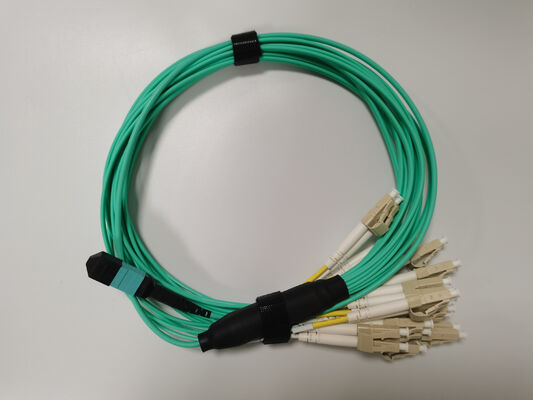

| Descarga y salida. | Los cables de separación MPO a LC/SC están disponibles |
Ejemplo de código de orden:
Se trata de un tipo de material que se utiliza para la fabricación de productos químicos.Aseguramiento de la calidad y certificaciones

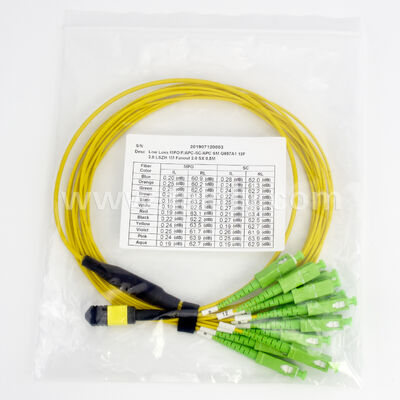

- 100% de las pruebas IL y RL- Cada cordón viene con un informe de prueba.
- Inspección por interferómetro 3D- radio de curvatura, altura de la fibra, desplazamiento según las normas de la CEI
- Conforme con las normas RoHS y REACH
- Lista UL(para los materiales LSZH)
Resumen del producto
Esta serie de cables de parche de múltiples fibras MPO/MTP ofrece grados estándar y de baja pérdida, una mayor durabilidad mecánica (≥ 500 ciclos de apareamiento), una estabilidad ambiental comprobada (calor húmedo, envejecimiento a altas temperaturas),y gestión de la polaridad completa (tipo A/B/C)Es ideal para interconexiones de fibra de alta densidad y alta fiabilidad en centros de datos, telecomunicaciones, CATV y aplicaciones industriales.y configuraciones personalizadas están disponibles.
Preguntas frecuentes
P: ¿Es usted un fabricante?
R: Sí, somos un fabricante, proveedor de soluciones FTTH y de soluciones totales para centros de datos en Shenzhen, China, establecido en 2000.
P: ¿Cuál es su MOQ?
R: El MOQ puede ser de 1 pieza, pero el precio no es competitivo.
P: ¿Puede citar el precio FOB?
R: Sí. Podemos entregar por aire, DHL, TNT, UPC, FEDEX, etc. Para grandes cantidades lo entregaremos por mar. Podemos citar el precio con el flete y el tiempo de entrega para usted,Después de que usted nos haga saber los requisitos detallados con la cantidadPara obtener más soluciones, no dude en contactarnos.
P: ¿Cómo está su calidad?
R: Nuestra producción está de acuerdo con IEC, estándar europeo. CE, ISO, RoHS, CPR, y ANATEL certificados. Todos los productos son 100% prueba antes de la entrega.
P: ¿Cuál es su tiempo de entrega?
R: Depende de la cantidad y los productos. Para el cable de parche de fibra óptica, el tiempo de entrega puede ser de 2-3 días laborables dentro de 5000 pcs. Mantenemos los productos regulares en stock.Podemos hacer pedidos urgentes..
P: ¿Cuál es su garantía?
R: Depende del producto diferente, tenemos 1 año de garantía para el cordón de parche desde la entrega, pero solo somos responsables por daños no artificiales.El flete será pagado por su parte..
P: ¿Cuál es su embalaje?
R: Paquete estándar de exportación internacional. Si necesita imprimir su logotipo en el embalaje, por favor háganoslo saber antes de citar.
P: ¿Puede ofrecer OEM/ODM?
R: Sí, podemos. Todos los productos aceptan OEM / ODM. Podemos firmar el Acuerdo de Confidencialidad.
P: ¿Puedo tener una muestra?
R: Depende de los productos, muestras gratuitas bajo 10 USD. El flete será pagado por el comprador antes de la entrega.
P: ¿Cómo puedo pedir?
A: ¿Qué quieres decir?
- Envíe correos o consultas con el nombre del producto, especificación y cantidad a nosotros. Proporcione su dirección de recepción si necesita precio FOB, CIF, CFR.
- Ofreceremos nuestra cotización con tiempo de entrega.
- Después de confirmar la cotización, enviaremos un PI con nuestra cuenta bancaria.
- La producción se organizará después del pago recibido.
- Confirme el destinatario con usted antes de entregarlo.
- El número de seguimiento se proporcionará después de la entrega.
P: ¿Cuál es su plazo de pago?
R: T/T, Western Union, Paypal, a la vez. Para cantidades grandes, puede ser 50% de depósito por adelantado, 50% de saldo pagado antes de la entrega.
