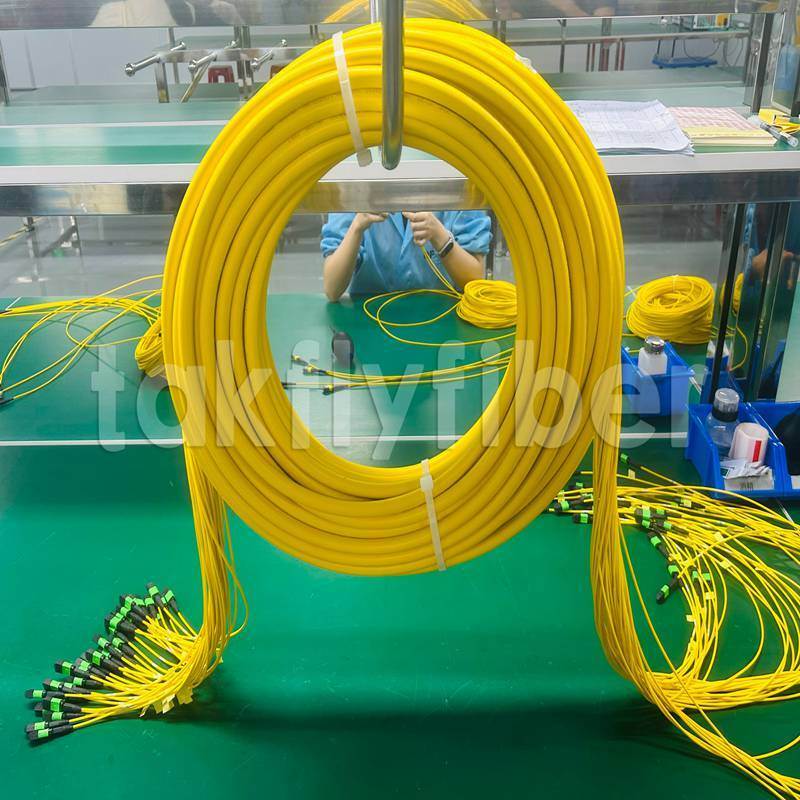

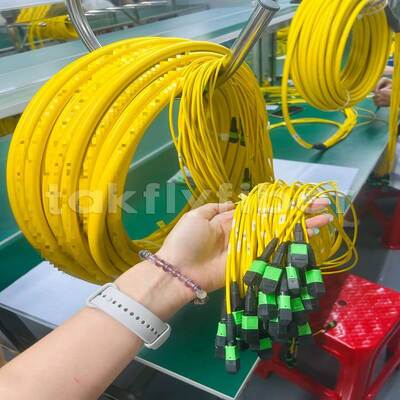

Takfly MPO/MTP Cordón de parche 8/12/24 Núcleos hasta 576 Núcleos Baja pérdida 500 ciclos de apareamiento Cumple con IEC y TIA
Datos del producto:
| Lugar de origen: | Shénzhen, China |
| Nombre de la marca: | Takfly/OEM |
| Certificación: | CE, ISO, RoHS, GS |
| Número de modelo: | Cordón de remiendo de MPO/MTP |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | US $9.88-US $19.88/ Pcs |
| Detalles de empaquetado: | Los PP empaquetan entonces en cartón |
| Tiempo de entrega: | día 3-7working |
| Condiciones de pago: | LC, T/T, Western Union, Paypal |
| Capacidad de la fuente: | 50000 unidades/mes |
|
Información detallada |
|||
| Centro: | multinúcleo | Conector A: | CAROLINA DEL SUR |
|---|---|---|---|
| Conector B: | Oficina de gestión de las operaciones | Modo de fibra: | 50/125um |
| Diámetro del cable: | 0.9/2.0/3.0 | Tipo de esmalte: | PC/APC |
| Pérdida de devolución: | Se aplicarán las siguientes medidas: | Pérdida de inserción: | 0.35 dB máximo (0.15 dB típico) |
| Material de vaina exterior: | PVC/LSZH | Radio de flexión estático/dinámico: | 10D/20D |
| Código HS: | 854470000 | Género: | Hombre/Mujer |
| Resaltar: | Baja pérdida de cable de parche MPO MTP,500 ciclos de apareamiento del cable MPO MTP,El MPO MTP de fibra óptica cumple las normas IEC |
||
Descripción de producto
Cable de conexión de fibra múltiple de alta densidad Takfly MPO/MTP
8/12/24 núcleos hasta 576 núcleos | Baja pérdida | 500 ciclos de acoplamiento | Cumple con IEC y TIA
Descripción general del producto
La serie de conectores multifibra MPO/MTP está diseñada para interconexiones ópticas de alta densidad en centros de datos, oficinas centrales de telecomunicaciones, cabeceras de CATV y entornos industriales. Una férula MT moldeada de precisión combinada con pines guía de alta precisión garantiza una alineación exacta de hasta 24 fibras en una sola interfaz, con configuraciones personalizadas disponibles hasta576 fibraspara despliegues a gran escala.
Takfly Communicationsaportamás de 25 años de experiencia en fabricación ODM/OEMa esta serie. Operamos30.000 m² de espacio de producciónen unasede de I+D de 6.000 m² en Shenzheny unaplanta de alto volumen de 24.000 m² en Zhongshan, con19 líneas de producción MPO dedicadascon una producción mensual superior a200.000 piezas. Se ofrecen dos grados de rendimiento —estándar y de baja pérdida— para adaptarse a diversos requisitos de presupuesto de enlace. Todos los productos cumplen con IEC 61754-7 y EIA/TIA-604-5, conpruebas de fábrica al 100%antes de la entrega.
Características principales
- Férula MT moldeada de precisión para una geometría de núcleo consistente
- Pines guía de alta precisión para una alineación fiable tras acoplamientos repetidos
- Soporta4, 8, 12, 24 fibrasen un factor de forma compacto; soluciones personalizadas hasta576 fibras
- Pérdida estándar:≤0,35 dB típica / ≤0,70 dB máx.
- Baja pérdida:≤0,20 dB típica / ≤0,35 dB máx.
- Compatible con fibras monomodo (G.652, G.655, G.657) y multimodo (OM1~OM5)
- Múltiples tipos de cable: mini redondo (≤4,5 mm de diámetro exterior) o cinta (≤3,0 × 5,0 mm)
- Opciones de cubierta: PVC o LSZH (bajo humo, libre de halógenos, certificada CPR Bca/Cca/Dca)
- Gestión de polaridad:Tipo A, B, C con codificación de colores y etiquetado
- Versiones macho (con pines) y hembra (sin pines) disponibles
Especificaciones técnicas
Parámetros ópticos e de interfaz
| Parámetro | Especificación |
|---|---|
| Tipo de conector | MPO / MTP (Macho con pines / Hembra sin pines) |
| Cara del extremo | PC (MM) / APC (SM) |
| Tipo de fibra | SM: G.652, G.655, G.657; MM: OM1, OM2, OM3, OM4, OM5 |
| Número de núcleos | 4, 8, 12, 24 (personalizado hasta 576 fibras) |
| Tipo de cable | Mini Redondo (≤4,5 mm de diámetro exterior) / Cinta Plana (≤3,0 × 5,0 mm) |
| Material de la cubierta | PVC / LSZH (certificado CPR Bca/Cca/Dca) |
| Longitud | 0,5 m ~ 200 m (personalizado) |
| Longitud de onda de prueba | SM: 1310/1550 nm; MM: 850/1300 nm |
| Pérdida de inserción (Grado estándar) | Típica ≤0,35 dB / Máx. ≤0,70 dB |
| Pérdida de inserción (Grado de baja pérdida) | Típica ≤0,20 dB / Máx. ≤0,35 dB |
| Pérdida de retorno (SM APC) | ≥60 dB |
| Pérdida de retorno (MM PC) | ≥20 dB |
| Repetibilidad | ≤0,1 dB |
| Durabilidad | ≤0,2 dB |
| Intercambiabilidad | ≤0,2 dB |
| Radio de curvatura (Estático / Dinámico) | 10D / 20D |
Fiabilidad ambiental y mecánica
Todos los cables de conexión MPO/MTP se someten a un riguroso cribado ambiental para garantizar la estabilidad a largo plazo en despliegues exigentes:
- Ciclos de acoplamiento:≥500 (variación de la pérdida de inserción ≤0,2 dB)
- Resistencia a la tracción:≥50 N (para cable de 2,0 mm, conector a cable)
- Ciclos de humedad y calor:-10°C a +65°C, 93% HR, 5 ciclos → ΔIL ≤0,3 dB (IEC 61300-2-19)
- Envejecimiento a alta temperatura:85°C durante 168 horas → ΔIL ≤0,3 dB
- Almacenamiento a baja temperatura:-40°C durante 24 horas → ΔIL ≤0,2 dB
- Vibración y choque:Cumple los requisitos de GR-1435-CORE para uso industrial
- Ciclos térmicos:Cumple con IEC 61300-2-22
- Temperatura de funcionamiento:-20°C ~ +70°C
- Temperatura de almacenamiento:-40°C ~ +80°C
Escenarios de aplicación
| Aplicación | Ejemplo | Beneficio |
|---|---|---|
| Centro de datos - Enlaces 40G/100G/400G | Cable de conexión MPO de baja pérdida de 12 fibras que conecta QSFP-40G-SR4 al área de parcheo | Reemplaza 4 pares LC dúplex, ahorra el 75% del espacio de la bandeja de cables |
| Centro de datos - Interconexión de clúster 800G/IA | Cable troncal MPO de 24 fibras o 576 fibras entre switches spine y bastidores de GPU | Soporta ópticas 800G de próxima generación y clústeres de entrenamiento de IA con un presupuesto de pérdida ultrabaja |
| Oficina central de telecomunicaciones - Actualización de backbone | Cable de cinta MPO de 24 fibras que conecta sub-bastidores ODF con módulos de ruptura MPO-LC | Despliegue rápido, listo para ópticas coherentes de 400G |
| 5G Front-haul y Mid-haul | Cable de conexión MPO de 8 fibras que conecta BBU/DU a AAU/RU a través de CPRI/eCPRI | Reduce el tiempo de instalación en un 60% en comparación con el empalme de fibra individual |
| Industrial - Interconexión robusta | Cable de conexión MPO resistente a vibraciones, temperatura de funcionamiento -40°C a +85°C, superó pruebas de choque y vibración | Resistencia a la niebla salina y al moho para entornos hostiles |
| Cabecera CATV - Distribución de vídeo multicanal | Divisor MPO 1×12 que alimenta 12 receptores ópticos | Alta densidad, reduce el desorden de cables |
| LAN/SAN empresarial - Backbone de campus | Cable troncal MPO de 24 fibras entre el marco de distribución principal y los armarios de los edificios | Escalabilidad a prueba de futuro para conectividad de servidores 10G/25G/40G |
Ventajas competitivas
| Elemento de comparación | MPO estándar (promedio del mercado) | Serie Takfly MPO/MTP |
|---|---|---|
| Escala de fabricación | Capacidad limitada | 30.000 m² en total (6.000 m² sede Shenzhen + 24.000 m² planta Zhongshan) |
| Líneas de producción MPO | 3-5 líneas típicas | 19 líneas MPO dedicadas |
| Producción mensual | 20.000-50.000 piezas | 200.000+ piezas/mes |
| Número máximo de fibras | 24-48 núcleos | Hasta 576 núcleos |
| Pérdida de inserción típica | 0,50 dB | 0,35 dB (Estándar) / 0,20 dB (Baja pérdida) |
| Ciclos de acoplamiento | 200 | ≥500 |
| Temperatura máxima de funcionamiento | 70°C | 85°C (a corto plazo), 70°C (a largo plazo) |
| Gestión de polaridad | Opcional / Manual | Completa Tipo A/B/C con codificación de colores |
| Datos de pruebas ambientales | No especificado | Informes disponibles de humedad y calor, ciclos térmicos, vibración |
| Longitudes personalizadas | Limitado | Cualquier longitud de 0,5 m a 200 m |
| Diámetro del cable | Volumen estándar | Mini redondo ≤4,5 mm / Cinta ≤3,0 × 5,0 mm |
Pedido y personalización
Takfly ofrece cables de conexión MPO/MTP totalmente personalizables para adaptarse a los requisitos exactos de su proyecto. Las opciones disponibles incluyen:
- Número de núcleos:4 / 8 / 12 / 24 fibras (personalizado hasta 576 fibras)
- Grado de pérdida:Estándar o Baja pérdida
- Tipo de cable:Mini Redondo o Cinta Plana
- Cubierta exterior:PVC o LSZH (certificado CPR Bca/Cca/Dca)
- Cara del extremo:PC (multimodo) o APC (monomodo)
- Polaridad:Tipo A (recto), Tipo B (invertido) o Tipo C (por pares) con botas codificadas por colores
- Género del conector:Macho (con pines guía) o Hembra (sin pines)
- Longitud:Cualquier longitud de 0,5 m a 200 m
- Ventilador de ruptura:Disponibles cables de ruptura MPO a LC/SC/FC bajo pedido
Ejemplo de código de pedido
MPO-12-LL-ROUND-LSZH-3M-APC-TYPEA-MALE
│ │ │ │ │ │ │ │
│ │ │ │ │ │ │ └─ Género: Macho (con pines)
│ │ │ │ │ │ │ └─ Polaridad: Tipo A
│ │ │ │ │ │ └─ Cara del extremo: APC
│ │ │ │ │ └─ Longitud: 3 metros
│ │ │ │ └─ Cubierta: LSZH
│ │ │ └─ Tipo de cable: Redondo (Mini)
│ │ └─ Grado de pérdida: Baja pérdida
│ └─ Número de fibras: 12 núcleos
Garantía de calidad y certificaciones
- 100% probado IL y RL-- Cada cable de conexión viene con un informe de prueba individual
- Inspección por interferómetro 3D-- Radio de curvatura, altura de la fibra y desplazamiento del ápice según las normas IEC
- Estándares de producción-- Criterios de mano de obra IEC, estándar europeo, IPC/WHMA-A-620
- Certificaciones-- CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR EN50575, ANATEL
- Trazabilidad-- Números de serie únicos y registros de pruebas por lotes para cada envío
Resumen del producto
Esta serie de cables de conexión multifibra MPO/MTP ofrece grados estándar y de baja pérdida, durabilidad mecánica mejorada (≥500 ciclos de acoplamiento), estabilidad ambiental probada (humedad y calor, envejecimiento a alta temperatura, almacenamiento a baja temperatura) y gestión completa de polaridad (Tipo A/B/C). Fabricado en30.000 m² de instalacionescon19 líneas MPO dedicadasy una capacidad mensual superior a200.000 piezas, Takfly ofrece interconexiones de fibra escalables y de alta fiabilidad para centros de datos, telecomunicaciones, 5G, clústeres de IA, CATV y aplicaciones industriales. Todas las especificaciones se prueban en fábrica y hay configuraciones personalizadas de hasta576 fibrasdisponibles.
Preguntas frecuentes (FAQ)
P1: ¿Son ustedes un fabricante directo o una empresa comercial?
R: Somos unfabricante directo y proveedor de soluciones totalescon sede en Shenzhen, China, fundado en2000. ComoEmpresa Nacional de Alta Tecnología, operamos30.000 m² de espacio de fabricaciónen unasede de I+D de 6.000 m² en Shenzheny unaplanta de producción de alto volumen de 24.000 m² en Zhongshan. Nuestra división MPO/MTP opera19 líneas de producción dedicadascon una capacidad mensual superior a200.000 piezas, soportando configuraciones de hasta576 núcleos. Servimos a clientes enmás de 128 países, incluyendo socios de Nivel 1 comoCorning, Amphenol, NVIDIA y Coherent.
P2: ¿Cuál es su cantidad mínima de pedido (MOQ)?
R: El MOQ puede ser de1 piezapara evaluación de muestras y pruebas de lotes pequeños. Sin embargo, los precios se escalan favorablemente con el volumen: mayores cantidades desbloquean precios escalonados competitivos. Para proyectos de centros de datos que requieren miles de unidades, ofrecemos descuentos por volumen basados en proyectos y gestión de cuentas dedicada.
P3: ¿Pueden cotizar precios FOB, CIF o DDP?
R: Sí. Ofrecemos Incoterms flexibles que incluyen EXW, FOB Shenzhen, CIF, CFR y DDP (a regiones seleccionadas). Para entregas urgentes, enviamos por transporte aéreo (DHL, FedEx, TNT, UPS); para pedidos a granel, coordinamos el transporte marítimo a través de transitarios competitivos. Comparta su destino, cantidad y términos preferidos, y le proporcionaremos unacotización llave en mano con flete y plazo de entregaen 24 horas.
P4: ¿Cómo garantizan la calidad y consistencia del producto?
R: Nuestra producción sigue las normas IEC y europeas, certificada por CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR y ANATEL. Los controles de calidad clave incluyen:
- Pruebas de pérdida de inserción y pérdida de retorno al 100%en cada cable de conexión
- Inspección por interferometría 3Dpara la geometría de la cara del extremo del conector
- Cribado ambientalsegún la serie IEC 61300-2 (humedad y calor, ciclos térmicos, vibración)
- Números de serie únicosy registros de pruebas por lotes para una trazabilidad completa
P5: ¿Cuál es su plazo de entrega estándar?
R: Los plazos de entrega dependen de la cantidad y la configuración:
- Productos estándar:2-3 días laborables para hasta 5.000 piezas (en stock)
- Configuraciones personalizadas:3-9 días laborables dependiendo del tipo de cable, polaridad y longitud
- Pedidos urgentes:Mantenemos un stock de reserva de configuraciones populares y podemos acelerar la producción para despliegues críticos en tiempo
P6: ¿Cuál es su política de garantía?
R: Ofrecemos unagarantía de 1 añoa partir de la fecha de entrega que cubre defectos de materiales y mano de obra en condiciones de funcionamiento normales. Para daños artificiales, ofrecemos servicios de reparación gratuitos (el cliente cubre el flete de devolución). Hay disponibles programas de garantía extendida (2-3 años) para contratos empresariales y de centros de datos.
P7: ¿Cuál es su estándar de embalaje?
R: Todos los productos se envían enembalaje estándar de exportación internacionalcon bolsas antiestáticas, tapas protectoras y cartones resistentes. Ofrecemosembalaje OEMincluyendo impresión de logotipos personalizados, etiquetas de marca, códigos de barras y configuraciones de palets. Por favor, especifique los requisitos de embalaje antes de la cotización.
P8: ¿Pueden proporcionar servicios OEM/ODM?
R: Sí. Todos los productos aceptan personalización OEM/ODM, incluyendo colores de carcasa de conector, logotipos marcados con láser, colores de cubierta de cable, informes de prueba personalizados y ensamblajes especializados. Podemos firmar unAcuerdo de Confidencialidad (MNDA)para proteger sus diseños.
P9: ¿Puedo solicitar muestras antes de realizar un pedido a granel?
R: Sí. Se proporcionanmuestras gratuitaspara productos con un valor inferior a 10 USD. Para muestras de mayor valor (por ejemplo, MPO de baja pérdida, cables de ruptura), cobramos el costo de producción concrédito total aplicadoa su pedido a granel posterior. El flete de las muestras lo paga el comprador, y la entrega suele ser en1-3 días laborables.
P10: ¿Cómo puedo realizar un pedido?
R: Nuestro proceso simplificado:
- Consulta-- Envíe por correo electrónico el nombre del producto, la especificación y la cantidad. Incluya su dirección de entrega para obtener precios con flete incluido.
- Cotización-- Reciba una cotización detallada con plazo de entrega y términos en12-24 horas.
- Confirmación-- Apruebe la cotización; emitimos unaFactura Proforma (PI).
- Pago-- T/T, Western Union o PayPal. Para pedidos grandes: 50% de depósito + 50% de saldoantes del envío.
- Producción-- La fabricación comienza con actualizaciones de progreso semanales.
- Entrega-- Confirme el destinatario y el método de envío; los números de seguimiento se proporcionan en las 24 horas posteriores al envío.
- Postventa-- Soporte dedicado realiza un seguimiento de la instalación y el rendimiento.
P11: ¿Qué condiciones de pago aceptan?
R: AceptamosT/T, Western Union y PayPal. Para socios establecidos y contratos de gran volumen (más de 50.000 USD), ofrecemostérminos de cuenta abierta Net-30 o Net-60sujetos a aprobación de crédito. Opciones de moneda: USD, EUR, CNY.
P12: ¿Proporcionan soporte técnico y guía de instalación?
R: Sí. Nuestro equipo de soporte técnico (inglés, español, chino) proporciona:
- Consultoría de diseño de infraestructura de fibra pre-venta
- Capacitación en gestión de polaridad (Tipo A/B/C)
- Mejores prácticas de instalación para conectores MPO/MTP
- Solución de problemas post-despliegue y análisis de trazas OTDR
- Soporte in situ para grandes proyectos de centros de datos (previa concertación)
