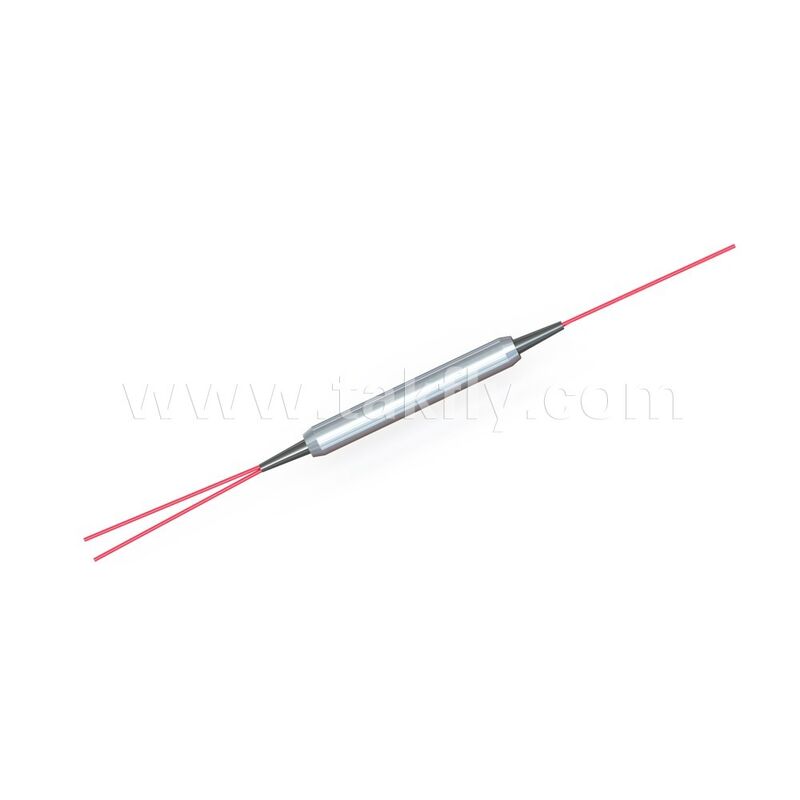

Polarización manteniendo aislador PM de fibra óptica y híbrido WDM para computación de IA de TIC
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | OEM |
| Certificación: | ISO, CE RoHS |
| Número de modelo: | DF-PM-Aislador-WDM |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | USD90-160/pc |
| Detalles de empaquetado: | Caja |
| Tiempo de entrega: | 5-8 días laborables |
| Condiciones de pago: | T/T, Paypal |
| Capacidad de la fuente: | 1000PCS POR mes |
|
Información detallada |
|||
| Personalización: | Sí | ||
|---|---|---|---|
| Resaltar: | Aislador de fibra óptica que mantiene la polarización.,El aislador PM WDM híbrido,Isolador de fibra óptica TIC Computación de IA |
||
Descripción de producto
Fibra Óptica de Mantenimiento de Polarización PM Aislador y WDM Híbrido para Computación IA ICT
Aislador PM y WDM Híbrido
El Aislador PM y WDM Híbrido es un componente especializado que integra un aislador óptico y un acoplador óptico WDM dentro de un paquete compacto. Esta combinación de aislador más acoplador WDM es particularmente útil para el diseño y las aplicaciones de amplificadores de fibra óptica dopada. Hay dos tipos de acopladores WDM disponibles: 1480nm/1550nm y 980nm/1550nm. La señal en la ventana de 1550nm primero pasa a través del aislador y luego se combina con la potencia del láser de bombeo en el acoplador WDM. Las etapas anteriores de los circuitos ópticos están protegidas debido al aislamiento óptico. Hay disponibles opciones de aislamiento de una sola etapa y de doble etapa.
Este producto reduce los costos generales y simplifica la estructura del sistema, al tiempo que proporciona un rendimiento y una fiabilidad mejorados.
Características Principales
- Baja Pérdida de Inserción
- Alta Pérdida de Retorno
- Alto Ratio de Extinción
- Alto Aislamiento
- Alta Estabilidad y Fiabilidad
Diagrama de Estructura
Especificaciones Técnicas
| Parámetro | Unidad | Valor | |
|---|---|---|---|
| Etapa | - | Simple | Doble | Simple | Doble | |
| Canal de Señal | Rango de Longitud de Onda de Señal | nm | 1064±10 | 1550±15 |
| Pérdida de Inserción Máx. | dB | 2.6 | 3.8 | 0.9 | 1.0 | |
| Aislamiento Inverso de Señal Pico Típico, a 23℃ | dB | 40 | 52 | 40 | 52 | |
| Aislamiento Inverso de Señal Mínimo, a 23℃ | dB | 28 | 45 | 28 | 45 | |
| Aislamiento Mínimo (Com a Paso @ Longitud de Onda de Banda de Referencia) | dB | 30 | |
| Ratio de Extinción Mínimo a 23℃ | dB | 20 | |
| Canal de Reflexión | Rango de Longitud de Onda | nm | 960~990 |
| Pérdida de Inserción Máx. | dB | 0.6 | |
| Aislamiento Mínimo (Com a Ref @ Longitud de Onda de Banda de Paso) | dB | 15 | |
| Ratio de Extinción Mínimo a 23℃ | dB | 18 | |
| Pérdida de Retorno Mínima | dB | 50 | |
| Estabilidad Térmica de Pérdida de Inserción Máx. | dB/℃ | 0.005 | |
| Potencia Óptica Máx. (CW) | mW | 300 | |
| Carga Tensional Máx. | N | 5 | |
| Temperatura de Operación | ℃ | -5~+70 | |
| Temperatura de Almacenamiento | ℃ | -40~+85 |
* Para dispositivos con conector, la IL es 0.3dB mayor, la RL es 5dB menor y la ER es 2dB menor.
* La clave del conector por defecto está alineada con el eje lento.
* La clave del conector por defecto está alineada con el eje lento.
Aplicaciones
- Láser de Fibra
- Amplificador de Fibra
- Equipos de Prueba
