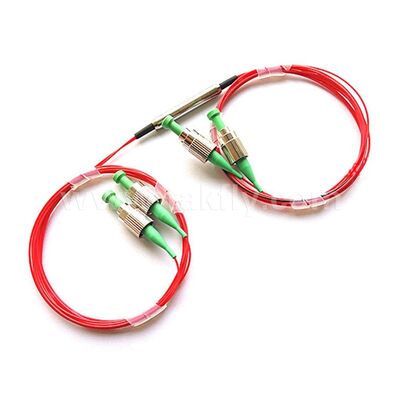

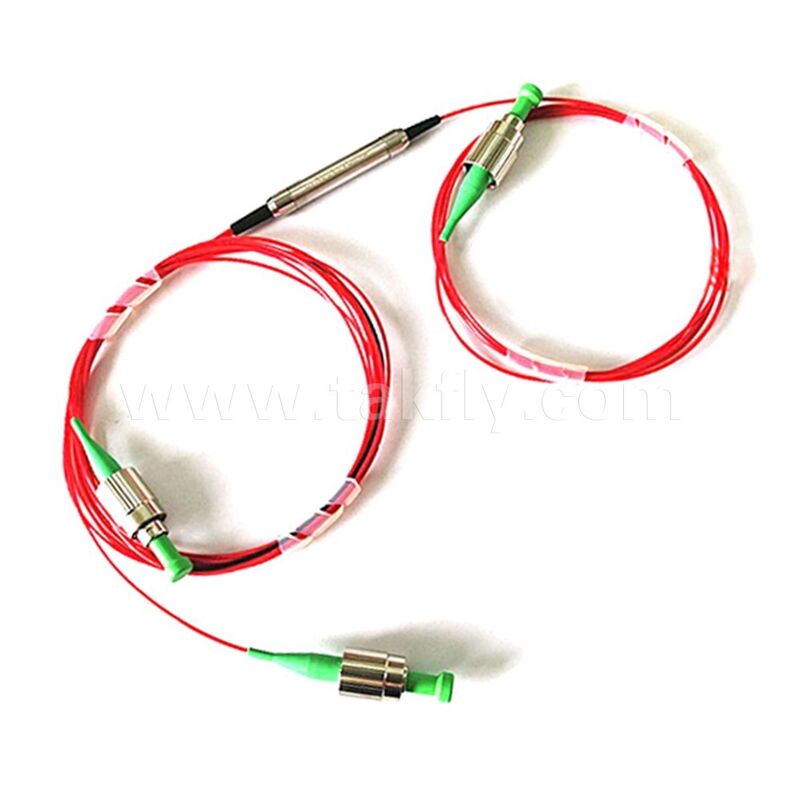

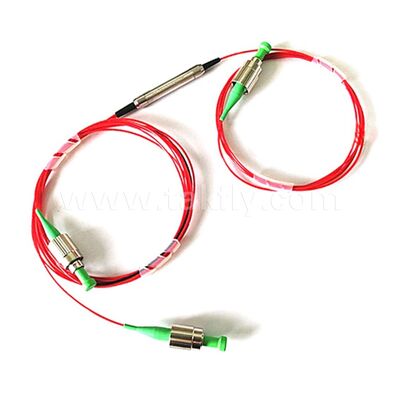

Polarización manteniendo el acoplador del filtro PM de fibra óptica para la computación de IA de TIC
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | OEM |
| Certificación: | ISO, CE RoHS |
| Número de modelo: | Acoplador DF-PM |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | USD15-150/pc |
| Detalles de empaquetado: | Caja |
| Tiempo de entrega: | 5-8 días laborables |
| Condiciones de pago: | T/T, Paypal |
| Capacidad de la fuente: | 1000PCS POR mes |
|
Información detallada |
|||
| Personalización: | Sí | ||
|---|---|---|---|
| Resaltar: | Acoplador de Fibra Óptica de Mantenimiento de Polarización,Acoplador de filtro de partículas para las TIC,Acoplador de fibra óptica para computación de IA |
||
Descripción de producto
Fibra Óptica de Mantenimiento de Polarización Acoplador con Filtro PM para Computación IA de IA
Descripción del Producto
El Acoplador de Mantenimiento de Polarización es un dispositivo de tipo filtro micro-óptico que proporciona división de señal óptica preservando la polarización con alta relación de extinción. Disponible en una amplia gama de relaciones de acoplamiento del 1% al 50%, y en configuraciones 1x2 y 2x2, los acopladores PM se utilizan ampliamente en sistemas de comunicación de fibra óptica, amplificadores Raman y otras aplicaciones de instrumentación de fibra.
Características Principales
- Baja Pérdida de Inserción
- Alta Pérdida de Retorno
- Alta Relación de Extinción
Diagrama Estructural
Especificaciones Técnicas
| Parámetro | Unidad | Valor |
|---|---|---|
| Tipo | - | 1x2 | 2x2 |
| Longitud de Onda Central | nm | 2000 | 1550,1310 | 1064 | 2000 | 1550,1310 | 1064 |
| Rango de Longitud de Onda de Operación | nm | ±40 | ±40 | ±20 | ±40 | ±40 | ±20 |
| Pérdida de Exceso Máx. | dB | 1.2 | 0.7 | 0.8 | 1.5 | 1.0 | 1.2 |
| Uniformidad (solo para 50/50) | dB | 0.6 | 0.4 | 0.5 | 0.8 | 0.6 | 0.8 |
| Relación de Acoplamiento | dB | 01/99~50/50 |
| Relación de Extinción Mín. a 23℃ | dB | 18 (Ambos ejes funcionando) | 22 (Eje rápido bloqueado) |
| Pérdida de Retorno Mín. | dB | 50 |
| Potencia Óptica Máx. (CW) | mW | 300 |
| Carga Tensional Máx. | N | 5 |
| Tipo de Fibra | - | Puerto de Derivación: Fibra SMF-28E, Hi1060 o PM Panda Puerto de Entrada y Salida: Fibra PM Panda |
| Temperatura de Operación | ℃ | -5~+70 |
| Temperatura de Almacenamiento | ℃ | -40~+85 |
* Para dispositivos con conector, la IL es 0.3dB mayor, la RL es 5dB menor y la ER es 2dB menor.
* La llave del conector por defecto está alineada con el eje lento.
Aplicaciones
- EDFA (Amplificador de Fibra Dopada con Erbio)
- Sistemas de Sensores de Fibra
- Instrumentación de Fibra
