Panel de conexión de fibra óptica de gestión de casetes MPO/MTP de alta densidad FTTH | Solución de red y centro de datos
Datos del producto:
| Lugar de origen: | China, Shenzhen |
| Nombre de la marca: | DF/OEM/Nuetral |
| Certificación: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número de modelo: | Panel de gestión de casetes MPO/MTP |
Pago y Envío Términos:
| Cantidad de orden mínima: | Negociable |
|---|---|
| Precio: | negotiable denpend on QTY |
| Detalles de empaquetado: | Caja de ampolla + cartón |
| Tiempo de entrega: | Entre 5 y 9 días laborables dependiendo del QTY |
| Condiciones de pago: | En el caso de las empresas de servicios financieros, el importe de las cuotas es igual al importe de |
| Capacidad de la fuente: | 1000 unidades/día |
|
Información detallada |
|||
| Nombre del producto: | Panel de conexión de fibra óptica de gestión de casetes MPO/MTP de alta densidad FTTH | Solución de | tipo de fibra: | SM (G652, G655,G657); MM (OM1-OM5) |
|---|---|---|---|
| Diámetro del cable: | 0,9/0,6 | Conector: | Macho (aguja), hembra MPO/MTP, LC |
| Pérdida de inserción (DB): | ≤ 0,3 | Pérdida de retorno (DB): | UPC SM: 40 dB APC SM: 60 dB |
| Repetibilidad: | ≤ 0,1 dB | Durabilidad: | ≤ 0.2db |
| Intercambiabilidad: | ≤ 0.2db | Radio de curvatura (dinámico/estático): | mínimo 40 mm |
| Nombre del producto: | Bastidores, módulo de casete | Material: | Aluminio |
| Diseñado de acuerdo con: | El uso de la tecnología de la información en el ámbito de la seguridad de la seguridad de la informa | Obediente a: | El número de unidades de producción será el siguiente: |
| Resaltar: | Panel de parche para la cinta de MPO MTP FTTH,Panel de conexión de fibra óptica de alta densidad,Solución de centro de datos MPO MTP |
||
Descripción de producto
Panel de conexión de fibra óptica de gestión de casete de alta densidad MPO/MTP FTTH
Solución avanzada de red y centro de datos diseñada para conectividad y gestión de fibra óptica de alta densidad.
Descripción general del producto
El panel de conexión montado en bastidor de la serie Takfly administra y alberga de manera eficiente módulos de casete de fibra MTP/MPO a LC de fácil conexión, lo que permite una conexión perfecta de sistemas de cableado de fibra MTP/MPO de alta densidad preterminados plug-and-play. Esta solución mejora la disponibilidad de la red y es particularmente adecuada para aplicaciones SAN, LAN y centros de datos.
Cada casete de MTP/MPO a LC de fácil conexión admite conjuntos de fibra basados en MTP/MPO de 12/24 fibras y viene precargado con adaptadores LC en varios modos de fibra para satisfacer diversos requisitos.
Aplicaciones
- Sistemas de cableado denso de comunicación por fibra óptica entre edificios.
- WAA (Aplicaciones de acceso inalámbrico)
- LAN (redes de área local)
- CATV (Sistemas de televisión por cable)
- Salas de centros de datos en edificios comerciales
- Estaciones base de telecomunicaciones
- Interconexión de enlaces ópticos en equipos ópticos activos para cableado LAN.
- FTTH (Fibra hasta el hogar)
- Salas de centros de datos en zonas industriales
Características clave
- Diseñado para montaje en rack de 19 pulgadas y instalación en gabinete con administración centralizada de módulos de casete
- Construcción de aleación de aluminio de alta calidad con superficie de revestimiento electrostático duradero
- Capacidad de alta densidad 1U que admite 96 fibras para interfaz LC
- Conectores MPO/MTP macho o hembra con PIN preciso y conexiones de adaptador
- Diseño modular con estructura de bloqueo enchufable e identificación clara de secuencia de líneas
- Construcción compacta, liviana, resistente a impactos, retardante de llama y resistente a la corrosión.
- Excelente rendimiento de sellado para protección contra el polvo e integración avanzada de equipos de red
- Admite hasta 4 módulos pequeños/MTP en un espacio de 1U
- Múltiples opciones de adaptadores disponibles para varias configuraciones
- Compatible con cables de tubo holgado, de distribución y preterminados
- Clasificación ROHS, REACH SvHC y UL para control de calidad
- Se adapta a sistemas de rack estándar de 19"
Especificaciones técnicas
| Tamaño U | 1U (44,2 mm) |
|---|---|
| Número de puertos | 12 (máximo 144 núcleos) |
| Ancho | 482,6 mm |
| Profundidad | 464,9 mm |
| Peso neto | 6,8 kilos |
| Peso empaquetado | 8,7 kilos |
| Tamaño empaquetado | 57*56*20cm |
| Material | Acero laminado en frío de 1,2 mm. |
| Recubrimiento de materiales | Recubrimiento en polvo |
| Color | Negro |
| Diseñado de acuerdo con | TIA/EIA 568.C, ISO/IEC 11801, EN50173, IEC60304, IEC61754, EN297-1 |
| Cumple con | RoHS, alcance/SVHC |
| Tamaño U | 1U (44 mm) | 2U (88 mm) | 2U (133 mm) |
|---|---|---|---|
| Número de puertos | 4 (máximo 96 núcleos) | 8 (máximo 192 núcleos) | 12 (máximo 288 núcleos) |
| Ancho | 482,6 mm | ||
| Profundidad | 341,5 mm | ||
| Peso neto | 3kg | 7 kilos | 9,5 kilos |
| Peso empaquetado | 3,3 kg | 7,5 kilos | 10,3 kilos |
| Material | Acero laminado en frío de 1,2 mm ~ 1,5 mm | ||
| Recubrimiento de materiales | Recubrimiento en polvo | ||
| Color | Negro | ||
| Diseñado de acuerdo con | TIA/EIA 568.C, ISO/IEC 11801, EN50173, IEC60304, IEC61754, EN297-1 | ||
| Cumple con | RoHS, alcance/SVHC | ||
Estructura del producto

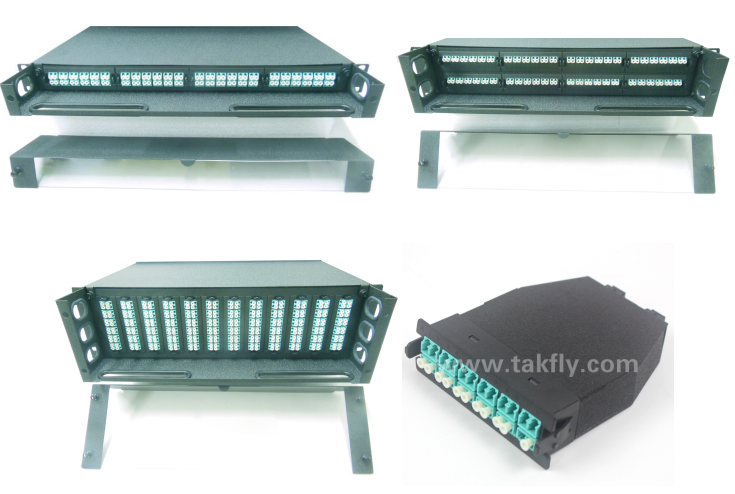

Imágenes del producto
¿Por qué elegir TAKFLY?
- Más de 26 años de experiencia en fabricación de productos de fibra óptica.
- Más de 450 trabajadores de montaje con más de 3 años de experiencia.
- Más de 10 ingenieros de I+D dedicados a la innovación
- 16 juegos de máquinas de inyección importadas de Alemania y 16 líneas de producción.
- Equipos de prueba completos que incluyen instrumentos de prueba OTDR, 3D, VFL, IL&RL y probadores de resistencia a la tensión.
- Se acepta la marca OEM
- Participación regular en exposiciones en todo el mundo.
Control de calidad
- Inspección puntual de la materia prima entrante antes de la producción.
- Inspección completa después de la finalización de cada proceso individual.
- Inspección completa de las etapas de producción a medio hacer.
- Inspección completa de productos terminados antes del embalaje.
- Verificación puntual antes del envío
Información de entrega
- Muestras: 1-3 días laborables
- Órdenes de producción en masa: 3-7 días hábiles
- Embalaje: Opciones de bolsa de plástico, cartón y paleta disponibles
Preguntas frecuentes
P1: ¿Cómo puedo obtener su catálogo y lista de precios?
A1: Proporcione su correo electrónico o información de contacto a través de nuestro sitio web para recibir nuestro catálogo y lista de precios.
P2: ¿Puedo negociar los precios?
R2: Sí, podemos considerar descuentos para cargas de contenedores múltiples de productos mixtos.
P3: ¿A cuánto ascenderán los gastos de envío?
A3: Los gastos de envío dependen del tamaño del envío y del método de envío. Proporcionaremos cargos a pedido.
P4: ¿Puedo visitarte?
A4: Claro, nuestra fábrica está en Shenzhen, China. Por favor contáctenos para programar una cita.
P5: ¿Qué pasa si hay un problema de calidad cuando recibimos los productos?
R5: Si surgen problemas de calidad al desembalar, tome fotografías para nuestra referencia. Nuestro departamento de control de calidad investigará y brindará las mejores soluciones, e implementaremos mejoras para la producción futura.
P6: ¿Cuáles son sus condiciones de embalaje?
R6: Generalmente, empacamos los productos en blisters y cartones, pero también podemos atender solicitudes de empaque personalizadas.
P7: ¿Cuáles son sus condiciones de pago?
A7: T/T 30% de depósito, 70% restante antes de la entrega. Proporcionamos fotografías de productos y embalajes antes del pago final.
P8: ¿Cuáles son sus condiciones de entrega?
A8: EXW, MANDO, CFR, CIF, DDU
P9: ¿Qué tal su tiempo de entrega?
A9: Generalmente, 5-7 días hábiles después de recibir el pago por adelantado. El tiempo de entrega específico depende de los artículos y la cantidad del pedido.
P10: ¿Se puede producir según muestras?
A10: Sí, podemos producir según sus muestras o dibujos técnicos.
Si está interesado en nuestros productos o tiene alguna pregunta, ¡no dude en contactarnos en cualquier momento!
