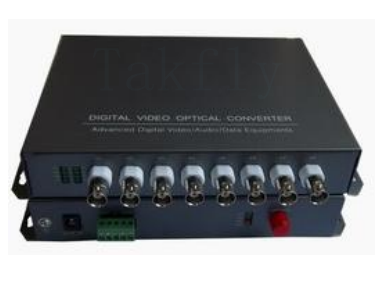

Convertidor óptico de vídeo digital de 8 canales
Datos del producto:
| Lugar de origen: | ShenZhen y ZhongShan, China |
| Nombre de la marca: | DF/OEM/Nuetral |
| Certificación: | CE/ROHS/CPR EN50575/ISO9001 /ISO14001 |
| Número de modelo: | 8 canales |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | can be negotiated |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | 5-9 días hábiles dependen de la cantidad |
| Condiciones de pago: | T/T, Unión Occidental, PayPal |
| Capacidad de la fuente: | 1000 PCS/días |
|
Información detallada |
|||
| Resaltar: | Conversores ópticos digitales de 8 canales,convertidor de vídeo de fibra óptica RS485,convertidores de vídeo no comprimidos de larga distancia |
||
|---|---|---|---|
Descripción de producto
Convertidor óptico de vídeo digital de 8 canales
Transmisión de video rentable, de larga distancia y sin comprimir con datos RS485 a través de un solo cable de fibra óptica.
Descripción general del producto
Este avanzado convertidor óptico de vídeo digital utiliza tecnología de comunicación totalmente digital para transmitir simultáneamente 2 canales de vídeo directos y 1 o 2 canales de datos RS485/422 inversos a través de una sola fibra. Con codificación de vídeo digital no comprimido compatible con los formatos PAL, NTSC y SECAM, ofrece calidad de imagen de nivel de transmisión para diversos requisitos de aplicaciones.
El diseño plug-and-play permite una instalación rápida sin puesta en servicio en campo, lo que garantiza un funcionamiento estable en diversos entornos. Los indicadores de estado LED brindan monitoreo en tiempo real de los parámetros del sistema, mientras que la protección contra rayos incorporada y la resistencia a interferencias electromagnéticas mejoran la confiabilidad del equipo.
Características clave
- Transmisión de fibra óptica totalmente digital, sin comprimir y con calidad de transmisión
- Amplio rango dinámico óptico- no se requiere ajuste de campo
- Compatible con PAL, NTSC, SECAM y otros formatos de transmisión de vídeo
- Soporte de comunicación de datos RS232 / RS485 / RS422
- Protección contra rayos de tres etapasdiseño
- Diseño de grado industrialcon alta confiabilidad para entornos exigentes
- Ajuste automático de potenciaycompensación automática de temperaturacircuito; protección contra sobrecarga con recuperación automática
- Tecnología de montaje en superficie completa (SMT)para una mayor confiabilidad
- Cliente de monitoreo- El chasis estándar 4U de 19" admite hasta 8 tarjetas; se puede agregar una tarjeta de red para una administración centralizada
- Transceptor óptico remoto- diseño de chasis de escritorio compacto con opción de montaje en pared
Especificaciones técnicas de rendimiento
Rendimiento de vídeo
| Canales de vídeo | 8 |
| Ancho de banda de vídeo | 0 ~ 6,5MHz |
| Frecuencia de muestreo | 8 bits/10 bits |
| Relación señal-ruido | ≥ 65dB |
| Ganancia diferencial | <1% (típico) |
| Fase diferencial | <0,8° (típico) |
| Inclinación vertical | <0,5% (máx.) |
| Impedancia de entrada/salida | 75Ω (desequilibrado) |
| Nivel de entrada/salida | 1,0 Vpp (típico) |
| Sistema de señal | PAL/NTSC/SECAM |
Rendimiento de datos
| Canales de datos | 1 o 2 vías |
| Interfaz de datos | RS485/422 (opcional) |
| Interfaz física | Cinco terminales industriales |
| Velocidad de datos | 0 ~ 100 Kbps |
| Tasa de error de bits (BER) | <10E-12 |
Rendimiento óptico
| Longitud de onda de transmisión | 1310nm/1550nm |
| Interfaz óptica | FC/PC |
| Transmitir potencia óptica | -8dB |
| Sensibilidad del receptor | -25dB |
| Rango dinámico óptico | 17dB |
| Pérdida óptica máxima | 14dB |
| Distancia de transmisión | Más de 20KM (sencillo) |
Especificaciones generales
| Temperatura de funcionamiento | -10℃ ~ +55℃ |
| Humedad | 0 ~ 95% (sin condensación) |
| Consumo de energía | 2,5 W a CC 5 V |
| Dimensiones | 483 mm (largo) x 170 mm (ancho) x 55 mm (alto) |
| Peso | 6,0 kg |
| MTBF | Más de 100.000 horas |
Aplicaciones típicas
- Seguridad y Vigilancia- Monitoreo de seguridad de edificios y ciudades seguras
- Transporte- Sistemas de televigilancia de carreteras y ferrocarriles.
- Transporte Público- Sistemas de seguimiento del transporte público urbano.
- Seguridad Pública- Monitoreo remoto de las instalaciones del operador.
- Finanzas- Sistemas de vigilancia bancaria.
- Energía y servicios públicos- Monitoreo remoto del sistema de energía.
- Industrial- Seguimiento de procesos productivos industriales y mineros.
- Gestión del agua- Control de inundaciones y seguimiento del sitio del embalse.
- Aviación- Vigilancia del aeropuerto
- Medios de comunicación- Transmisión de imágenes de radio y televisión.
- Educación- Monitoreo del campus escolar y de la sala de exámenes.
- Comercial y residencial- Edificios de gran altura, edificios inteligentes, comunidades inteligentes.
- Logística- Barreras aduaneras y videovigilancia de almacenes.
- Petroquímico- Monitoreo de instalaciones petroquímicas
- Correccional- Sistemas de videovigilancia
- Gobierno- Sistemas de vigilancia y alarma para instalaciones gubernamentales.
- Comando y control- Visualización de posición de mando y control.
- Servicios de emergencia- Sistemas de comando de incendios forestales.
Sistema de numeración de modelos
Explicación del código del modelo:
① Número para señal de video
② Número para la señal de datos, D son datos directos, d son datos inversos
③ Número para señal de voz, A es voz directa, a es voz inversa
④ Número para el valor de conmutación, K es el valor de conmutación hacia adelante, k es el valor de conmutación hacia atrás
⑤ E es la interfaz Ethernet
⑥ T es la interfaz telefónica
⑦ SM es monomodo, MM es multimodo
⑧ FC, SC Interfaz óptica para opcional
⑨ C es el tipo de tarjeta de chasis, E es independiente
① Número para señal de video
② Número para la señal de datos, D son datos directos, d son datos inversos
③ Número para señal de voz, A es voz directa, a es voz inversa
④ Número para el valor de conmutación, K es el valor de conmutación hacia adelante, k es el valor de conmutación hacia atrás
⑤ E es la interfaz Ethernet
⑥ T es la interfaz telefónica
⑦ SM es monomodo, MM es multimodo
⑧ FC, SC Interfaz óptica para opcional
⑨ C es el tipo de tarjeta de chasis, E es independiente
