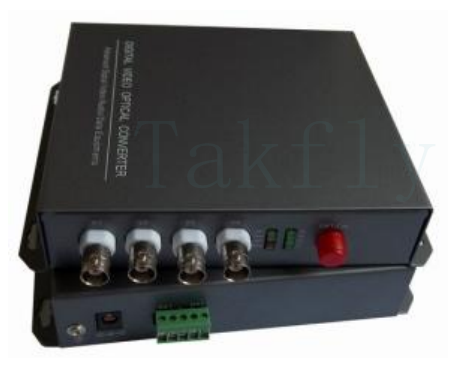

Convertidor óptico de vídeo digital de 4 canales: 2 vídeos + 1-2 datos RS485 a través de una sola fibra
Datos del producto:
| Lugar de origen: | ShenZhen y ZhongShan, China |
| Nombre de la marca: | OEM/Nuetral |
| Certificación: | CE/ROHS/CPR EN50575/ISO9001 /ISO14001 |
| Número de modelo: | 4 canales |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | can be negotiated |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | 5-9 días hábiles dependen de la cantidad |
| Condiciones de pago: | T/T, Unión Occidental, PayPal |
| Capacidad de la fuente: | 1000 PCS/días |
|
Información detallada |
|||
| Resaltar: | Convertidor de vídeo óptico digital de 4 canales,convertidor de fibra óptica con datos RS485,convertidor de fibra de vídeo y datos |
||
|---|---|---|---|
Descripción de producto
Convertidor óptico de vídeo digital de 4 canales: 2 vídeos + 1-2 datos RS485 a través de una sola fibra
Esta serie de convertidores ópticos de vídeo digital utilizatecnología de comunicación totalmente digital, permitiendo la transmisión simultánea de2 canales de vídeo directosy1 o 2 canales de datos RS485/422 inversossobre unfibra única.
Las señales de vídeo empleancodificación de vídeo digital sin comprimiry son compatibles conPAL, NTSC y SECAMformatos, entregacalidad de imagen a nivel de transmisiónpara cumplir con diversos requisitos de aplicación.
Características clave
- Transmisión de fibra óptica totalmente digital, sin comprimir y con calidad de transmisión
- Amplio rango dinámico óptico: no se requiere ajuste de campo
- Compatible con PAL, NTSC, SECAM y otros formatos de transmisión de vídeo
- Soporte de comunicación de datos RS485 / RS422
- Diseño de protección contra rayos de tres etapas.
- Diseño de grado industrial con alta confiabilidad para entornos exigentes
- Circuito de compensación de temperatura y ajuste automático de potencia.
- Protección contra sobrecarga con recuperación automática
- Diseño plug-and-play para una instalación rápida
- Indicadores de estado LED para monitoreo en tiempo real
- Protección contra rayos incorporada y resistencia EMI/RFI
Especificaciones de rendimiento
Rendimiento de vídeo
| Parámetro | Especificación |
|---|---|
| Canales de vídeo | 4 |
| Ancho de banda de vídeo | 0 ~ 6,5MHz |
| Frecuencia de muestreo | 8 bits/10 bits |
| Relación señal-ruido | ≥ 65dB |
| Ganancia diferencial | <1% (típico) |
| Fase diferencial | <0,8° (típico) |
| Inclinación vertical | <0,5% (máx.) |
| Impedancia de entrada/salida | 75Ω (desequilibrado) |
| Nivel de entrada/salida | 1,0 Vpp (típico) |
| Sistema de señal | PAL/NTSC/SECAM |
Rendimiento de datos
| Parámetro | Especificación |
|---|---|
| Canales de datos | 1 o 2 vías |
| Interfaz de datos | RS485/422 (opcional) |
| Interfaz física | Cinco terminales industriales |
| Velocidad de datos | 0 ~ 100 Kbps |
| Tasa de error de bits | <10E-12 |
Rendimiento óptico
| Parámetro | Especificación |
|---|---|
| Longitud de onda de transmisión | 1310nm/1550nm |
| Interfaz óptica | FC/PC |
| Transmitir potencia óptica | -8dB |
| Sensibilidad del receptor | -25dB |
| Rango dinámico óptico | 17dB |
| Pérdida óptica máxima | 14dB |
| Distancia de transmisión | Más de 20 KM (modo único) |
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Temperatura de funcionamiento | -10℃ ~ +55℃ |
| Humedad | 0 ~ 95% (sin condensación) |
| Consumo de energía | 2,5 W a CC 5 V |
| Dimensiones | 483 mm (largo) x 170 mm (ancho) x 55 mm (alto) |
| Peso | 6,0 kg |
| MTBF | Más de 100.000 horas |
Aplicaciones típicas
Seguridad y Vigilancia
Sistemas de transporte
Transporte Público
Seguridad Pública
Finanzas y Banca
Energía y servicios públicos
Monitoreo Industrial
Gestión del agua
Aviación
Medios y radiodifusión
Educación
Comercial y residencial
Logística
Petroquímico
Instalaciones correccionales
Gobierno
Comando y control
Servicios de emergencia
Guía de números de modelo
- ① Número de señal de vídeo
- ② Número de señal de datos (D = datos directos, d = datos inversos)
- ③ Número de señal de voz (A = voz directa, a = voz inversa)
- ④ Valor de conmutación (K = valor de conmutación hacia adelante, k = valor de conmutación hacia atrás)
- ⑤ Interfaz Ethernet
- ⑥ Interfaz telefónica
- ⑦ SM = modo único, MM = multimodo
- ⑧ Opciones de interfaz óptica FC, SC
- ⑨ C = tipo de tarjeta de chasis, E = independiente
