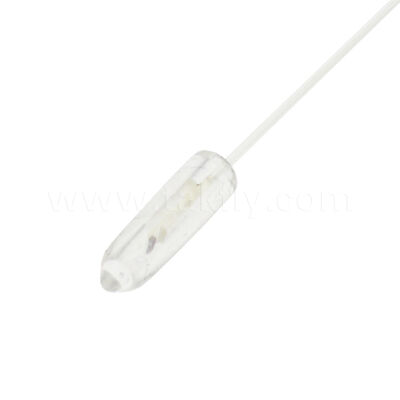

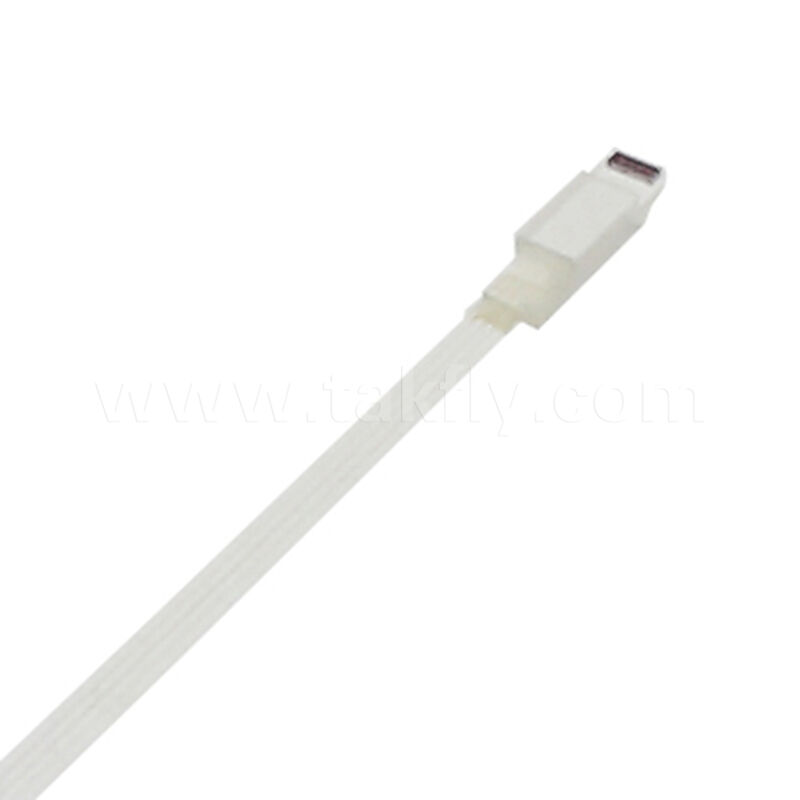

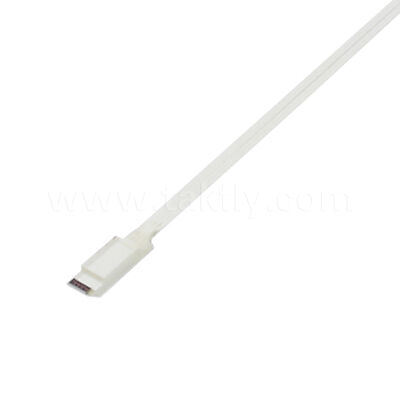

Ensamblaje de FAU de matriz de lentes MINI con unidad de matriz de fibra FA con alta precisión y longitud personalizada
Datos del producto:
| Lugar de origen: | Shénzhen, China |
| Nombre de la marca: | OEM/Takfly |
| Certificación: | CE, ROSH REACH |
| Número de modelo: | DF-MINI FAU |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 piezas |
|---|---|
| Precio: | Can be negotiated |
| Detalles de empaquetado: | Bolsas de PP + caja de cartón/caja de plástico + caja de cartón |
| Tiempo de entrega: | 3-15 días hábiles según cantidad y requisitos |
| Condiciones de pago: | LC, T/T, Western Union, MoneyGram, Paypal |
| Capacidad de la fuente: | 20000 unidades por mes |
|
Información detallada |
|||
| Tipo de fibra: | SM, MILÍMETRO | recuento de fibras: | Lente MINI FAU |
|---|---|---|---|
| Ángulo FA: | 0/42,5° | Longitud de la fibra: | 20~100 mm, longitud personalizada disponible |
| Nombre del producto: | Conjunto de lentes de conexión FAU de 8 canales | ||
| Resaltar: | Ensamblaje de FAU de matriz de lentes MINI,Unidad de matriz de fibra con alta precisión,Cordón de parche de fibra óptica de longitud personalizada |
||
Descripción de producto
MINI Lens Array acoplado a FAU
Con el desarrollo de Ethernet 100G como tendencia, la aplicación de módulos ópticos 100G ha seguido creciendo, y ahora se ha convertido en la conexión Ethernet más utilizada y rápida. El despliegue generalizado de conexiones 100G en centros de datos y redes también está impulsando el rápido crecimiento de la demanda de soluciones 400G.
Para desarrollar soluciones 100G de menor costo, los fabricantes de módulos y dispositivos ópticos buscan módulos y componentes ópticos 100G competitivos, al mismo tiempo que se expanden a velocidades de 400G y 800G.
La demanda de conexiones de mayor densidad y mayor velocidad impone requisitos más estrictos en los requisitos de espacio interno de los módulos ópticos. Las férulas MT y los ensamblajes de fibra óptica, como componentes de conexión de alto rendimiento y alta densidad, se utilizan ampliamente en conexiones de módulos ópticos de alta velocidad.
La utilización del tamaño pequeño y la naturaleza multicanal de las férulas MT para lograr la transmisión paralela de múltiples rutas ópticas las hace muy fáciles de usar como interfaces ópticas externas en módulos ópticos de alta velocidad.
- Módulos Ópticos Activos
- Sistemas de comunicación por fibra óptica de alta velocidad y alta capacidad
- Aplicaciones de conectores internos en equipos de fibra
- Módulos transceptores ópticos paralelos, supercomputadoras, equipos de prueba
- Características ópticas estables con rendimiento consistente
- Férula MT de alta precisión y fibra de radio de curvatura pequeño para una pérdida mínima
- Tolerancia típica del paso del núcleo<±0.5μm
- Alta precisión y capacidades de personalización completas
- Cumplimiento con las normas IEC TIA/EIA y las normas industriales relevantes
- Cumple con RoHS 2.0 para seguridad ambiental
| Parámetro | Unidad | Valor |
|---|---|---|
| Número de Fibras | - | Opcional |
| Modo de Fibra | - | SM: G652, G657 | MM: OM1, OM2, OM3, OM4, OM5 |
| Longitud de Onda | nm | 1310/1550 | 850/1300 |
| Pulido de Cara Final MT | - | PC | APC | PC | APC |
| Pérdida de Inserción (IL) | dB | ≤0.35 | ≤0.35 |
| Pérdida de Retorno (RL) | dB | ≥50 | ≥60 | ≥20 | ≥40 |
| Durabilidad | Veces | 50 |
| Dimensiones de la Tapa FA | mm | L: 2.5 (Opcional) | A: 2 | G: 0.2 |
| Dimensiones de la Ranura en V | mm | L: 5 | A: 2 | G: 0.5 |
| Paso del Núcleo | μm | 175, 250 |
| Grado de Fibra Desnuda | ° | 8, 42.5, 45 |
| Pérdida de Inserción (IL) | dB | ≤0.8 |
| Parámetros Geométricos de la Cara Final (3D) | - | Cumpliendo las normas IEC TIA/EIA |
| Temperatura de Operación | ℃ | -20 ~ +80 |
| Temperatura de Almacenamiento | ℃ | -15 ~ +60 |
Sí, podemos. OEM está disponible. Bienvenido a enviarnos sus requisitos de dibujo.
Nuestra capacidad de producción es de 20K ~40K piezas por mes, dependiendo de las diferentes configuraciones de canales.
Claro, nuestras fábricas están ubicadas en Shenzhen y Zhongshan, Guangdong, China. Por favor, contáctenos para programar una cita.
Si surgen problemas de calidad al desembalar, por favor tome fotos para nuestra referencia. Nuestro departamento de control de calidad investigará y proporcionará las mejores soluciones, e implementaremos mejoras para la producción futura.
Generalmente, empacamos los productos en cajas de blíster y cartones, pero también podemos adaptarnos a solicitudes de embalaje personalizadas.
Aceptamos T/T, Paypal, Western Union, Alipay y otros métodos de pago.
Ofrecemos términos de entrega EXW, FOB, CFR, CIF y DDU.
Generalmente, 5-7 días hábiles después de recibir el pago por adelantado. El tiempo de entrega específico depende de los artículos y la cantidad del pedido.
