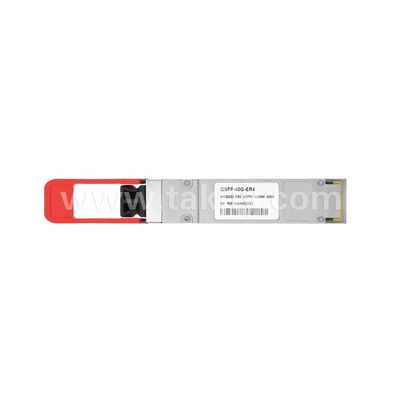

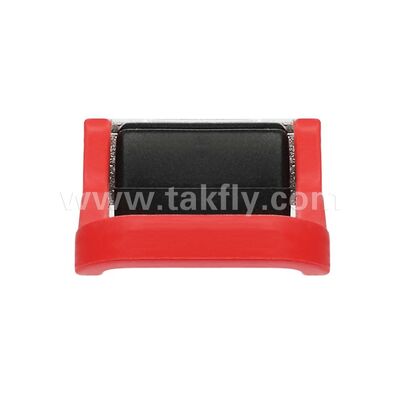

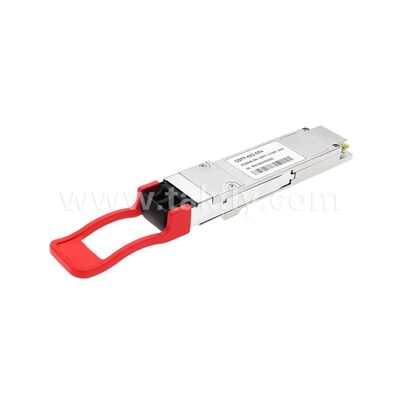

Módulo transceptor óptico 40Gbps CWDM 40KM QSFP+ para centros de datos FTTH FTTX

Este producto se aplica estrictamente a 40GBASE-ER4 del estándar IEEE P802.3ba. Es un módulo transceptor diseñado para aplicaciones de comunicación óptica de 40 km.

El módulo transforma 4 canales de entrada de 10 Gb/s en 4 señales ópticas CWDM y multiplexa los canales en un canal para la transmisión óptica de 40 Gb/s. En el lado del receptor, el proceso se invierte: la entrada de transmisión óptica de 40 Gb/s se convierte en 4 señales ópticas CWDM, que luego se transforman en datos eléctricos de salida de 4 canales.

De acuerdo con la cuadrícula de longitud de onda definida en ITU-T G694.2, las longitudes de onda centrales de los canales CWDM son 1271, 1291, 1311 y 1331 nm. El módulo cuenta con un conector LC dúplex para la interfaz óptica y un conector de 148 pines para la interfaz eléctrica. Se requiere fibra monomodo (SMF) para minimizar la dispersión óptica en sistemas de larga distancia.

Este producto cumple con los estándares del Acuerdo de múltiples fuentes (MSA) QSFP y está diseñado para soportar condiciones de funcionamiento externas adversas, incluyendo temperaturas extremas, humedad e interferencias EMI.

• Velocidad de datos de transmisión de hasta 11,2 Gbps por canal
• Cumple con QSFP+ MSA
• Cumple con la especificación IEEE 802.3ba para enlaces 40GBASE-ER4
• 4 láseres DFB CWDM no refrigerados, utilizando la cuadrícula de longitud de onda ITU G.694.2 a 1271, 1291, 1311 y 1331 nm
• APD-TIA de alta sensibilidad con DEMUX óptico
• Alcance de hasta 40 km sobre fibra monomodo estándar
• Interfaz eléctrica conectable en caliente
• Temperatura de funcionamiento de la carcasa de 0 °C a +70 °C
• Fuente de alimentación de 3 V
• Cumple con RoHS 6 (sin plomo)

• Ampliamente utilizado en enlaces Ethernet 40GBASE-ER4 de centros de datos
• Distancias de transmisión de hasta 40 km a través de fibra monomodo estándar
• Admite pruebas de multiplexación y demultiplexación OTU3, OTU3e1, OTU3e2
