Panel de parches MPO de alta densidad de nuevo diseño y montaje en bastidor de tamaño pequeño, ligero y resistente a los impactos
Datos del producto:
| Place of Origin: | Guangdong, SHENZHEN |
| Nombre de la marca: | TAKFLY |
| Certificación: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | DF-MPO Patch Panel#995 |
Pago y Envío Términos:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Precio: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Información detallada |
|||
| Installation Type: | Plug-in/Field-terminated | Module Fiber Amount: | Up to 24 |
|---|---|---|---|
| Operating Temperature: | -40°C to +80°C | Cores: | 2/4/6/8/12/24/48 |
| Cable Material: | LSZH / OFNP / PVC | Fiber Counts: | 12F |
| Fiber Count: | 8/12/24/48/72 fibers | Return Loss: | >50dB |
| Patch Penal: | 6 x 4 LC x 5 moudle | Polarity: | B |
| Ir Stardand: | MPO/MTP<0.7dB | Core: | Multicore |
| Fiber Mode: | SM, MM(OM1,OM2,OM3,OM4,OM5) | Size: | 180 x 90 x 30 (mm) |
| Cable Diameters: | 0.9 / 2.0 / 3.0mm | ||
| Resaltar: | Panel de parches MPO montado en el bastidor,Panel de parches MPO de alta densidad,Panel de parches MPO de peso ligero |
||
Descripción de producto
Descripción:

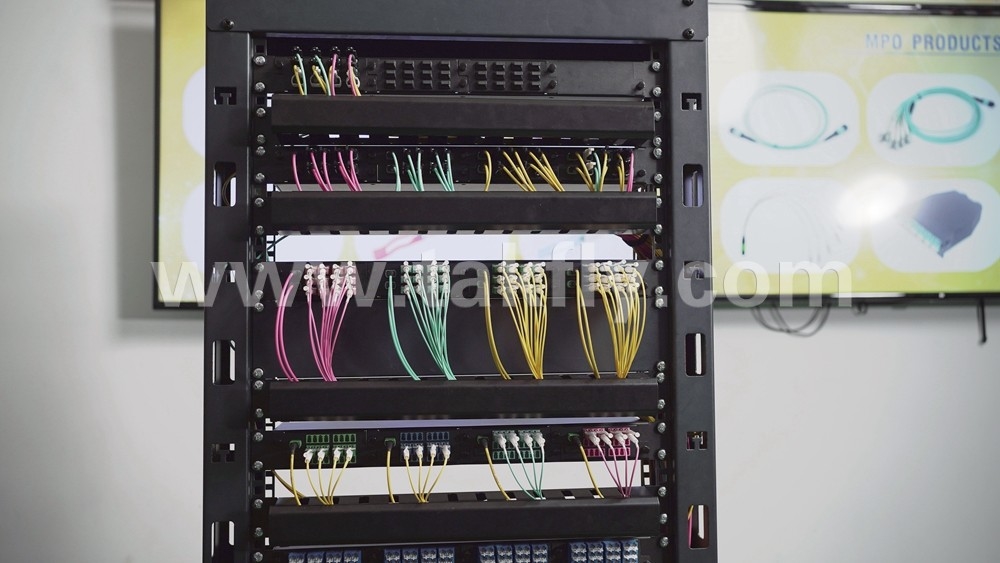

1U-19pulgadasOficina de gestión de la informaciónPanel de parches de fibra montado en bastidor de alta densidadestá diseñado para grandes espacios de centros de datos: aplicación MDF, conexión de red de fibra óptica en el área de cableado IDF, gestión de la unidad de distribución de fibra,y otros entornos de fibra óptica integrada de alta densidad, etc. Se instala en estantes y armarios de 19 pulgadas.

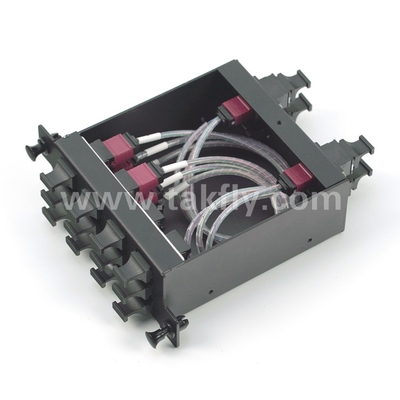

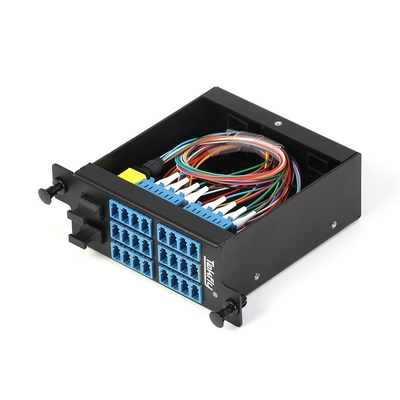

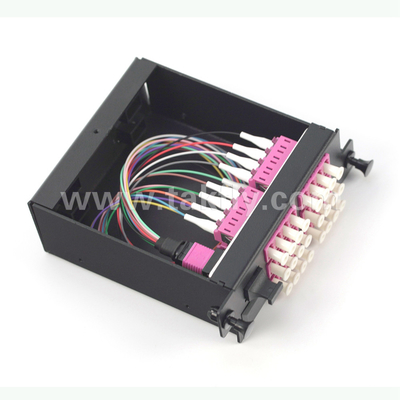

El panel de parches MPO / MTP de 1U 19 pulgadas podría cargar 4 módulos de casete pre-conectados, y la capacidad máxima que se puede administrar es de 1152 núcleos para la interfaz MPO o 96 núcleos para la interfaz LC.Cada caja de módulo pre-terminado independiente se coloca en el marco de distribución de fibra óptica, para completar el conjunto completo del panel de parches.
Características:
- ¿ Qué?Instalado en el soporte de 19 pulgadas y el gabinete, aplicación para módulos de cassette gestión centralizada.
- ¿ Qué?1U de alta densidad de capacidad de 1152 fibras para la interfaz MPO y 96 fibras para la interfaz LC.
- ¿ Qué?El puerto de entrada se puede usar en el panel frontal o en la parte posterior para la opción, y el puerto de salida está en el panel frontal.
- ¿ Qué?El conector MPO/MTP masculino o femenino está disponible, conectado y posicionado por PIN y adaptador para lograr una conexión precisa y estable.
- ¿ Qué?Diseño modular, estructura de bloqueo enchufable, la fibra tiene una identificación clara de la secuencia de líneas, fácil de probar, instalar, quitar y ajustar el apareamiento.
- ¿ Qué?Nuevo material de aleación de aluminio de alta calidad, resistente y duradero, superficie de recubrimiento electrostático después de un proceso de producción estricto
- ¿ Qué?El módulo de cassette y el panel de parches son de tamaño pequeño, ligeros, resistentes al impacto, a la alta presión, retardantes de llama, resistentes a la corrosión, con una estructura fuerte para proteger la fibra óptica interna,rendimiento de sellado ultra alto para facilitar la protección contra el polvo, diseño innovador para equipos de red avanzados.
Aplicaciones:
ØComunicación por fibra ópticacableado densosistema entre edificios.
ØInterconexión de enlaces ópticos en equipos ópticos activos para el cableado LAN.
ØEstación base de telecomunicaciones.
ØSala del centro de datos de la zona industrial.
ØSala del centro de datos del edificio comercial.
ØEl sistema CATV
ØLa red local
ØWAN
ØFTTX
C. Lasen la figuraciónEl SQuímico:
1.
2.
|
Modelo |
Capacidad de las cintas LGX |
LGX |
Capacidad total |
Tipo de conector |
Tamaño |
Aplicación |
|
|
A2 |
R |
72F MPO*4 piezas |
4 |
1152F |
Oficina de control de las emisiones |
1U |
1 pieza de A2 LGX Cassette conecta con 3 piezas de C1 LGX Cassette, conjunto completo de A2 conecta con 3 conjuntos completos C1 |
|
T. |
48FMPO*6 piezas=288F |
||||||
|
C1 |
R |
48F MPO*2 piezas |
4 |
384F |
Oficina de control de las emisiones |
1U |
1 piezas de C1 LGX Cassette conectado con4 Pcs D2 LGX Cassettes, conjunto completo C1 conectado con4 conjuntos completos D2 |
|
T. |
12F MPO*8 piezas=96F |
||||||
|
D2 |
R |
12F MPO*2 piezas |
4 |
96F |
Oficina de control de las emisiones |
1U |
R:12F MPO*2*4, T:24F*4 LC, conectado al dispositivo terminal por cable de parche LC |
|
T. |
24F: el precioLC |
Las empresas de servicios de telecomunicaciones |
|||||
3.
|
Modelo |
Capacidad de las cintas LGX |
LGX |
Capacidad total |
Tipo de conector |
Tamaño |
Aplicación |
|
|
B1 |
R |
72F MPO*1 piezas |
4 |
288F |
Oficina de gestión de la salud |
1U |
R:72F MPO*1*4, T:16F MPO se conecta con el dispositivo de transmisión 400G por cable de parche MPO, T:24F MPO puede conectarse con C3 LGX Cassette |
|
T. |
16F MPO*3 piezas 24F MPO*1 piezas=72F |
||||||
|
BG1 |
R |
72F MPO*2 piezas |
4 |
576F |
Oficina de gestión de la salud |
1U |
100G, 400G casete dedicado |
|
T. |
16F MPO*9 piezas=144F |
||||||
|
C3 |
R |
24F MPO*1pc |
4 |
96F |
Oficina de control de las emisiones |
1U |
R:24F MPO*1*4, T:24F*4LC, conectado al equipo terminal por cable de parche LC |
|
T. |
24F LC |
Las empresas de servicios de telecomunicaciones |
|||||
Parámetros del producto:
|
Tipo de fibra |
SM ((G652, G655, G657); MM (OM1-OM5) |
||
|
Conector |
Hombre ((aguja de alfiler), Hembra |
LC |
|
|
Oficina de gestión de la información |
|||
|
Diámetro del cable(mm) |
Cables redondos pequeños: Max4.5 mm Cable de cinta: Max3.0*5.0 mm |
0.9/0. ¿Qué quieres decir?6 |
|
|
Pérdida de inserción (dB) |
Estándar:No más0.35/0.7 (Típico/ Máximo) Baja pérdida:No más0.2/0.35 (Típico/ Máximo) |
≤ 03 |
|
|
Pérdida de rendimiento (min) |
Las medidas de seguridad se aplicarán en el caso de las aeronaves de las categorías A y B. |
Se aplicarán las siguientes medidas: |
UPC SM: 40 dB Las medidas de seguridad se aplicarán en el caso de las aeronaves de las categorías A y B. Se aplicarán las siguientes medidas: |
|
longitud de onda de prueba (nm) |
SM: 1310/1550 En el caso de las entidades financieras, el importe de la ayuda será el siguiente: |
||
|
Repetibilidad |
≤ 0,1 dB |
||
|
Durabilidad |
≤ 0,2 dB |
||
|
Intercambiabilidad |
≤ 0,2 dB |
||
|
Radius de flexión(Dinámico/estático) |
20/10 |
||
|
Nombre del producto |
Caja de módulos |
Casilla de la máquina |
|
|
Tamaño ((L*W*H) |
93*100*39 |
482*200*44.2 mm |
|
|
El material |
A. Noel aluminio |
||
Embalaje:
|
Peso |
Tamaño de la caja interior |
Dimensiones de la caja exterior(5 piezas por caja) |
Peso por caja(En kg) |
|
1.5 kg |
500*280*80En el caso de los |
510*300*420 mm |
11 |
FQA:
1P: ¿Es usted un fabricante?
R: Sí, somos un fabricante de soluciones FTTH y proveedor de soluciones totales de centros de datos en Shenzhen, China, establecido en 2000.
2P: ¿Cuál es su MOQ?
R: El MOQ puede ser 1pcs, pero el precio no es competitivo.
3P: ¿Puede citar el precio FOB?
R: Sí. Podemos entregar por aire, DHL, TNT, UPC, FEDEX, etc. Para grandes cantidades lo entregaremos por mar.
Podemos citar el precio con el flete y el tiempo de entrega para usted, después de que nos informe los requisitos detallados con la cantidad.
Para más soluciones, no dude en contactarnos.
4P: ¿Cómo está su calidad?
R: Nuestra producción es de acuerdo con el estándar IEC, Europa. CE, ISO, RoHS, CPR y ANATEL certificados.
Todos los productos están 100% probados antes de la entrega.
5. P: ¿Cuál es su tiempo de entrega?
R: Depende de la cantidad y los productos. Para el cable de parche de fibra óptica, el tiempo de entrega puede ser de 2 -3 días laborables dentro de 5000 pcs. Mantenemos los productos regulares en stock.Podemos hacer pedidos urgentes..
6. P: ¿Cuál es su garantía?
R: Depende de un producto diferente, tenemos 1 año de garantía para el cordón del parche desde la entrega, pero sólo responsable de daños no artificiales.El flete será pagado por su parte..
7P: ¿Cuál es su equipaje?
R: Paquete estándar de exportación internacional. Si necesita imprimir su logotipo en el embalaje, por favor háganoslo saber antes de citar.
8P: ¿Puede ofrecer OEM/ODM?
R: Sí, podemos. Todos los productos aceptan OEM / ODM. Podemos firmar el Acuerdo de Confidencialidad.
9P: ¿Puedo tener una muestra?
R: Depende de qué productos, muestras gratuitas proporcionan menos de 10 usd. El flete será pagado por el comprador antes de la entrega.
10P: ¿Cómo puedo pedir?
A: ¿Qué quieres decir?1. envíe correo o consultas con el nombre del producto, especificación y cantidad a nosotros. Proporcione su dirección de recepción si necesita FOB, CIF, precio CFR.
2Ofreceremos nuestra cotización con tiempo de entrega.
3Después de confirmar la cotización, enviaremos un PI con nuestra cuenta bancaria.
4La producción se organizará después del pago recibido.
5Confirme el destinatario con usted antes de entregarlo.
6El número de seguimiento se proporcionará después de la entrega.
11¿Cuál es su plazo de pago?
A: T/T, Western Union, Paypal, MoneyGram a la vez. Para cantidades grandes, puede ser un depósito del 50% por adelantado, el 50% del saldo pagado antes de la entrega.
Con el mismo estándar de calidad, si usted puede obtener un mejor precio del mercado, TAKFLY también podría apoyar el mismo precio.
3 años de experiencia en la industria de la fibra óptica, es un honor ser su asistente profesional de producto.
