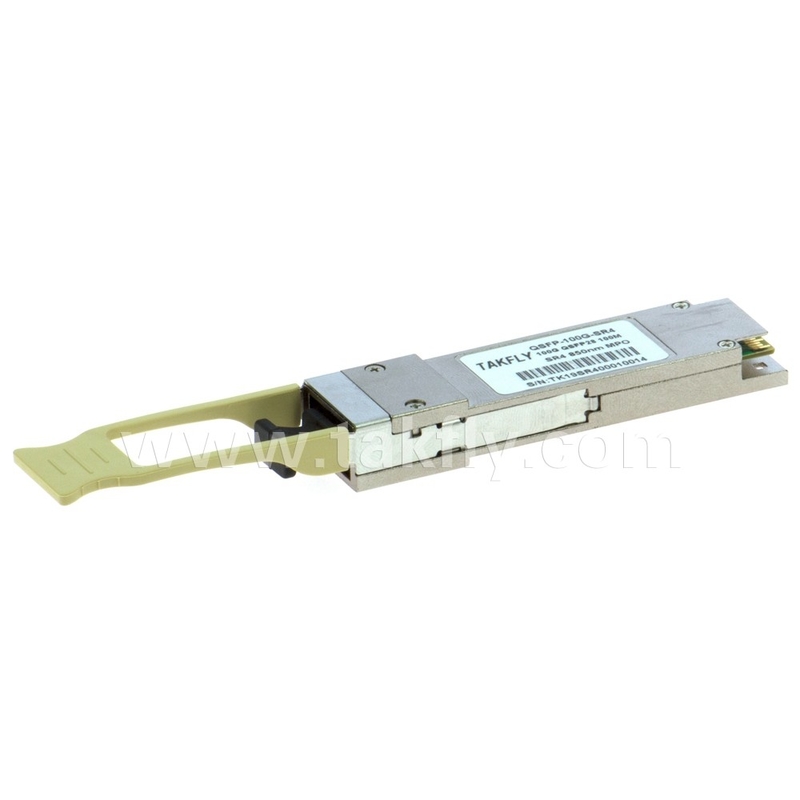

100Gbps QSFP28 SR4 850nm 100m MPO con Transceptor DDM Hasta 27.952 Gbps Tasa de datos por canal
Datos del producto:
| Lugar de origen: | Guangdong, Shenzhen |
| Nombre de la marca: | TAKFLY |
| Certificación: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número de modelo: | TKQS28-100G-SR4 y sus componentes |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 fotos |
|---|---|
| Precio: | US$0.01 ~ US$1200/PC |
| Tiempo de entrega: | 3-7días laborables |
| Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Información detallada |
|||
| Ratio: | 50 por ciento | longitud de onda del centro: | 1450nm |
|---|---|---|---|
| pérdida de inserción: | ≤ 0,3 dB | Peso del paquete: | 10G |
| Tipo de paquete: | Fibra desnuda, tubo suelto de 900 mm, cable de 2 mm | Wavelegth: | 1310 nm |
| Alineación del eje: | Eje lento o eje rápido | Rango de longitud de onda: | 1310nm, 1550nm |
| Aplicación: | Sistemas de comunicación óptica | Ratio del divisor: | El 98/2 |
| Temperatura de almacenamiento: | -40 °C a + 85 °C | Número de puerto: | 1X2 |
| Duración de la fibra: | 1m | Fibras: | Fibra de 980nm de PM Corning |
| Capacidad de manejo de potencia: | El poder | ||
| Resaltar: | Transceptor 100M QSFP28 SR4,Transceptor QSFP28 SR4 de 100 Gbps,Transceptor QSFP28 SR4 de 850 nm |
||
Descripción de producto
- TKQS28-100G-SR4están diseñados para usar en enlaces de 100 gigabit por segundo sobre fibra multimodo. Cumplen con el QSFP28 MSA e IEEE 802.3bm
- La porción del transmisor óptico del transceptor incorpora un VCSEL de 4 canales (cavidad vertical Matriz de láser emisor de superficie), un búfer de entrada de 4 canales y un controlador de láser, monitores de diagnóstico, bloques de control y polarización. Para el control del módulo, la interfaz de control incorpora una interfaz serial de dos cable del reloj y las señales de datos. Monitores de diagnóstico para sesgo de VCSEL, temperatura del módulo,Tpotencia óptica ransmitada,Se implementan la potencia óptica y el voltaje de suministro recibido y los resultados están disponibles a través de la interfaz TWS. Se establecen umbrales de alarma y advertencia para los atributos monitoreados. Las banderas se establecen y se generan interrupciones cuando los atributos están fuera de los umbrales. Los indicadores también se establecen y se generan interrupciones para la pérdida de la señal de entrada (LOS) y las condiciones de falla del transmisor. Todas las banderas están enganchadas y permanecerán establecidas incluso si la condición que inicia el pestillo borra y se reanuda la operación. Todas las interrupciones se pueden enmascarar y las banderas se restablecen leyendo el registro de bandera apropiado. La salida óptica se silenciará para la pérdida de la señal de entrada a menos que Squelch esté deshabilitado. La detección de fallas o la desactivación del canal a través de la interfaz TWS deshabilitarán el canal. Estado, alarma/advertencia e información de fallas están disponibles a través de la interfaz TWS.
- La porción del receptor óptico del transceptor incorpora una matriz de fotodiodos PIN de 4 canales, una matriz TIA de 4 canales, un búfer de salida de 4 canales, monitores de diagnóstico y bloques de control y polarización. Se implementan monitores de diagnóstico para la potencia de entrada óptica y los resultados están disponibles a través de la interfaz TWS. Se establecen umbrales de alarma y advertencia para los atributos monitoreados. Las banderas se establecen y se generan interrupciones cuando los atributos están fuera de los umbrales. Las banderas también se establecen y se generan interrupciones para la pérdida de señal de entrada óptica (LOS). Todas las banderas están bloqueadas y permanecerán establecidas incluso si la condición que inicia la bandera borra y se reanuda la operación. Todas las interrupciones se pueden enmascarar y las banderas se restablecen al leer el registro de bandera apropiado. La salida eléctrica se silenciará para la pérdida de la señal de entrada (a menos que el silenciador esté deshabilitado) y la desactivación del canal a través de la interfaz TWS. El estado y la información de alarma/advertencia están disponibles a través de la interfaz TWS.
Características
ØHasta 27.952 GBPS Tasa de datos por canal
ØLongitud máxima del enlace de 100 m enlaces en fibra multimodo OM3
ØTecnología de alta fiabilidad de 850 nm VCSEL
ØAplicable eléctricamente caliente
ØDiagnóstico digital SFF-8436 Cumplante
ØCumple con QSFP28 MSA
ØRango de temperatura de funcionamiento de la caja: 0°C a 70°do
ØDisipación de potencia <2.5 W
Aplicaciones
ØCentro de datos
ØInfiniband QDR
ØCanal de fibra
Estándar
ØCumple con IEEE 802.3 BM
ØCumple con SFF-8436
ØCumple con Rohs.
Absoluto Máximo Calificaciones
|
Parámetro |
Símbolo |
Mínimo |
Típ. |
Max. |
Unidad |
Nota |
|
Temperatura de almacenamiento |
TS |
-40 |
- |
85 |
ºC |
|
|
Humedad relativa |
RH |
5 |
- |
95 |
De % |
|
|
Voltaje de la fuente de alimentación |
VCC |
-0.3 |
- |
4 |
V |
|
|
Voltaje de entrada de señal |
|
VCC-0.3 |
- |
VCC+0.3 |
V |
|
Condiciones de operación recomendadas
|
Parámetro |
Símbolo |
Mínimo |
Típ. |
Max. |
Unidad |
Nota |
|
Temperatura de funcionamiento de la caja |
Cáscara |
0 |
- |
70 |
ºC |
Sin flujo de aire |
|
Voltaje de la fuente de alimentación |
VCC |
3.14 |
3.3 |
3.46 |
V |
|
|
Corriente de la fuente de alimentación |
ICC |
- |
|
750 |
mamá |
|
|
Tasa de datos |
BR |
|
25.78125 |
|
GBPS |
Cada canal |
|
Distancia de transmisión |
TD |
|
- |
100 |
metro |
OM3 MMF |
Especificaciones eléctricas
|
Parámetro |
Símbolo |
Mínimo |
Típico |
Máximo |
Unidad |
nortebeneficios según objetivos |
|
Voltaje de suministro |
VCC |
3.14 |
3.3 |
3.46 |
V |
|
|
Corriente de suministro |
ICC |
|
|
750 |
mamá |
|
|
Transmisor |
||||||
|
Impedancia diferencial de entrada |
Rin |
|
100 |
|
Ω |
1 |
|
Swing de entrada de datos diferencial |
Vin, pp |
180 |
|
1000 |
MV |
|
|
Tolerancia de voltaje de entrada de un solo extremo |
Vint |
-0.3 |
|
4.0 |
V |
|
|
Receptor |
||||||
|
Swing de salida de datos diferencial |
Vout, PP |
300 |
|
850 |
MV |
2 |
|
Voltaje de salida de un solo extremo |
|
-0.3 |
|
4.0 |
V |
|
Notas:
1.Conectado directamente a los pines de entrada de datos TX. AC acoplado a partir de entonces.
2.En una terminación diferencial de 100Ω ohmios.
Características ópticas
|
Parámetro |
Símbolo |
Mínimo |
Típico |
Máximo |
Unidad |
nortebeneficios según objetivos |
|
Transmisor |
||||||
|
Longitud de onda central |
λ0 |
840 |
|
860 |
Nuevo Méjico |
|
|
Potencia de lanzamiento promedio cada carril |
|
-8.4 |
|
2.4 |
dbm |
|
|
Ancho espectral (RMS) |
σ |
|
|
0.6 |
Nuevo Méjico |
|
|
Relación de extinción óptica |
Jerga |
2 |
|
|
db |
|
|
Transmisor y penalización de dispersión en cada carril |
TDP |
|
|
4.3 |
db |
|
|
Tolerancia a la pérdida de retorno óptico |
Orl |
|
|
12 |
db |
|
|
Masilla de ojo de salida |
Cumple con IEEE 802.3bm |
|
||||
|
Receptor |
||||||
|
Longitud de onda del receptor |
λin |
840 |
|
860 |
Nuevo Méjico |
|
|
Sensibilidad rx por carril |
Recipiente |
|
|
-10.3 |
dbm |
1 |
|
Potencia de saturación de entrada (sobrecarga) |
Psatón |
2.4 |
|
|
dbm |
|
|
Reflectancia del receptor |
RR |
|
|
-12 |
db |
|
Notas:
1.Medido con un PRBS 231-1 Patrón de prueba, @25.78GB/s, ber <10-12.
Asignación
Figura 1 --- Pin fuera del bloque de conector en la placa host
|
Alfiler |
Símbolo |
Nombre/descripción |
nortebeneficios según objetivos |
|
1 |
Gnd |
Tierra transmisor (Común con tierra del receptor) |
1 |
|
2 |
TX2N |
Entrada de datos invertida del transmisor |
|
|
3 |
TX2P |
Salida de datos del transmisor no invertido |
|
|
4 |
Gnd |
Tierra transmisor (Común con tierra del receptor) |
1 |
|
5 |
Tx4n |
Entrada de datos invertida del transmisor |
|
|
6 |
TX4P |
Salida de datos del transmisor no invertido |
|
|
7 |
Gnd |
Tierra transmisor (Común con tierra del receptor) |
1 |
|
8 |
Mínimo |
Módulo seleccionar |
|
|
9 |
Resetl |
Reinicio del módulo |
|
|
10 |
VCCRX |
Receptor de fuente de alimentación de 3.3V |
2 |
|
11 |
SCL |
Reloj de interfaz en serie de 2 hilos |
|
|
12 |
SDA |
Datos de interfaz serie de 2 hilos |
|
|
13 |
Gnd |
Tierra transmisor (Común con tierra del receptor) |
|
|
14 |
Rx3p |
Receptor Salida de datos no invertida |
|
|
15 |
Rx3n |
Salida de datos invertida del receptor |
|
|
16 |
Gnd |
Tierra transmisor (Común con tierra del receptor) |
1 |
|
17 |
Rx1p |
Receptor Salida de datos no invertida |
|
|
18 |
Rx1n |
Salida de datos invertida del receptor |
|
|
19 |
Gnd |
Tierra transmisor (Común con tierra del receptor) |
1 |
|
20 |
Gnd |
Tierra transmisor (Común con tierra del receptor) |
1 |
|
21 |
Rx2n |
Salida de datos invertida del receptor |
|
|
22 |
Rx2p |
Receptor Salida de datos no invertida |
|
|
23 |
Gnd |
Tierra transmisor (Común con tierra del receptor) |
1 |
|
24 |
Rx4n |
Salida de datos invertida del receptor |
1 |
|
25 |
Rx4p |
Receptor Salida de datos no invertida |
|
|
26 |
Gnd |
Tierra transmisor (Común con tierra del receptor) |
1 |
|
27 |
MODPRSL |
Módulo presente |
|
|
28 |
Intl |
Interrumpir |
|
|
29 |
VCCTX |
Transmisor de fuente de alimentación de 3.3V |
2 |
|
30 |
VCC1 |
Fuente de alimentación de 3.3V |
2 |
|
31 |
Lpmode |
Modo de baja potencia,no conectarse |
|
|
32 |
Gnd |
Tierra transmisor (Común con tierra del receptor) |
1 |
|
33 |
TX3P |
Entrada de datos del transmisor no invertido |
|
|
34 |
TX3N |
Salida de datos invertida del transmisor |
|
|
35 |
Gnd |
Tierra transmisor (Común con tierra del receptor) |
1 |
|
36 |
TX1P |
Entrada de datos del transmisor no invertido |
|
|
37 |
Tx1n |
Salida de datos invertida del transmisor |
|
|
38 |
Gnd |
Tierra transmisor (Común con tierra del receptor) |
1 |
Notas:
1.GND es el símbolo de señal y suministro (potencia) común para los módulos QSFP28. Todos son comunes dentro del módulo QSFP28 y todos los voltajes del módulo se hacen referencia a este potencial a menos que se indique lo contrario. Conectarlos directamente al plano de tierra común de la señal de host.
2.VCCRX, VCC1 y VCCTX son los proveedores de energía receptores y de transmisión y se aplicarán simultáneamente. El filtrado de la fuente de alimentación de la placa host recomendada se muestra a continuación. VCC RX, VCC1 y VCC TX pueden conectarse internamente dentro del módulo de transceptor QSFP28 en cualquier combinación. Los pines del conector tienen una calificación de una corriente máxima de 500 mA
Funciones de diagnóstico digital
TKQS28-100G-SR4 Apoye el protocolo de comunicación en serie de 2 hilos como se define en el QSFP28 MSA.,wHich permite el acceso en tiempo real a los siguientes parámetros operativos
ŸTemperatura del transceptor
ŸCorriente de sesgo láser
ŸPotencia óptica transmitida
ŸRecibió energía óptica
ŸVoltaje de suministro de transceptor
También proporciona un sistema sofisticado de indicadores de alarma y advertencia, que puede usarse para alertar a los usuarios finales cuando los parámetros operativos particulares están fuera de un rango normal de fábrica.
La información operativa y de diagnóstico es monitoreada e informada por un controlador de transceptor de diagnóstico digital dentro del transceptor, a la que se accede a través de la interfaz serie de 2 hilos. Cuando se activa el protocolo en serie, el host genera la señal del reloj en serie (pin SCL). El borde positivo registra datos en elQSFP28Transcribe a aquellos segmentos de su mapa de memoria que no se protegen por escritura.
El borde negativo registra datos delQSFP28transceptor. La señal de datos en serie (PIN SDA) es bidireccional para la transferencia de datos en serie. El host usa SDA junto con SCL para marcar el inicio y el final de la activación del protocolo en serie. Los recuerdos se organizan como una serie de palabras de datos de 8 bits que se pueden abordar individual o secuencialmente. La interfaz serie de 2 hilos proporciona acceso secuencial o aleatorio a los parámetros de 8 bits, dirigidos de 00h a la dirección máxima de la memoria.
Esta cláusula define el mapa de memoria para el transceptor QSFP28 utilizado para ID de serie, monitoreo digital y ciertas funciones de control. La interfaz es obligatoria para todos los dispositivos QSFP28. El mapa de memoria se ha cambiado para acomodar 4 canales ópticos y limitar el espacio de memoria requerido.La estructura de la memoria se muestra enFigura 2 -QSFP28 Mapa de memoria.El espacio de memoria se organiza en una página inferior, un espacio de direcciones de 128 bytes y múltiples páginas de espacio de direcciones superiores. Esta estructura permite el acceso oportuno a las direcciones en la página inferior, por ejemplo, interrupciones de los indicadores y monitores. Entradas críticas de menos tiempo, por ejemplo, información de ID de serie y configuración de umbral, están disponibles con la función de selección de página. La estructura también proporciona la expansión de la dirección al agregar páginas superiores adicionales según sea necesario. Por ejemplo, enFigura 2Las páginas superiores 01 y 02 son opcionales. La página superior 01 permite la implementación de la tabla Seleccionar la aplicación, y la página superior 02 proporciona espacio de lectura/escritura del usuario. La página inferior y las páginas superiores 00 y 03 siempre se implementan. La dirección de la interfaz utilizada es A0XH y se usa principalmente para datos críticos de tiempo como el manejo de interrupciones enpara habilitar una "lectura única" para todos los datos relacionados con una situación de interrupción. Después de una interrupción, INTL, ha sido Afirmado, el host puede leer el campo de la bandera para determinar el canal efectivo y el tipo de indicador.
Para obtener información más detallada, incluidas las definiciones de mapa de memoria, consulte elQSFP28Especificación MSA.
Figura 2-Mapa de memoria QSFP28
Mapa de memoria inferior
Los 128 bytes inferiores del espacio de direcciones de autobuses seriales de 2 hilos, verTabla 1,se utiliza para acceder a una variedad de
mediciones y funciones de diagnóstico, un conjunto de funciones de control y un medio para seleccionar cuál de las diversas Se accede a las páginas del mapa de memoria superior en las lecturas posteriores. Esta parte del espacio de direcciones es siempre directamente directamente directo y, por lo tanto, se elige para las funciones de monitoreo y control que pueden necesitar ser repetidamente accedido. La definición deiEl campo dentificador es el mismo que el byte de la página 00H 128.
Tabla 1-Mapa de memoria inferior
|
Dirección de byte Dirección de bytebyte dirección |
Descripción |
Tipo |
|
0 |
Identificador (1 byte) |
De solo lectura |
|
1-2 |
Estado (2 bytes) |
De solo lectura |
|
3-21 |
Banderas de interrupción (19 bytes) |
De solo lectura |
|
22-33 |
Monitores de módulo (12 bytes) |
De solo lectura |
|
34-81 |
Monitores de canal (48 bytes) |
De solo lectura |
|
82-85 |
Reservado (4 bytes) |
De solo lectura |
|
86-97 |
Control (12 bytes) |
Leer/escribir |
|
98-99 |
Reservado (2 bytes) |
Leer/escribir |
|
100-106 |
Módulo y máscaras de canal (7 bytes) |
Leer/escribir |
|
107-118 |
Reservado (12 bytes) |
Leer/escribir |
|
119-122 |
Área de entrada de cambio de contraseña (opcional) (4 bytes) |
Leer/escribir |
|
123-126 |
Área de entrada de contraseña (opcional) (4 bytes) |
Leer/escribir |
|
127 |
Página Seleccionar byte |
Leer/escribir |
Bits de indicador de estado
Los indicadores de estado se definen en la Tabla 2.
Tabla 2-Indicadores de estado
|
Byte |
Poco |
Nombre |
Descripción |
|
1 |
Todo |
Reservado |
|
|
2 |
7 |
Reservado |
|
|
|
6 |
Reservado |
|
|
|
5 |
Reservado |
|
|
|
4 |
Reservado |
|
|
|
3 |
Reservado |
|
|
|
2 |
Reservado |
|
|
|
1 |
Intl |
Estado digital del pin de salida de interrupción INTL. |
|
|
0 |
Data_not_ready |
Indica que el transceptor aún no ha logrado la encendido y los datos del monitor no están listos. El bit permanece alto hasta que los datos estén listos para leer en cuyo momento el dispositivo establece el bit bajo. |
Interrupciones de las banderas
Una parte del mapa de memoria (bytes 3 a 21), forma un campo de bandera. Dentro de este campo, se informa el estado de fallas LOS y TX, así como alarmas y advertencias para los diversos elementos monitoreados. Para el funcionamiento normal y el estado predeterminado, los bits en este campo tienen el valor de 0b. Para las condiciones definidas de LOS, falla TX, alarmas y advertencias de módulos y canales, se establecen los bit o bits apropiados, valor = 1b. Una vez afirmado, los bits permanecieron establecidos (enganchados) hasta que se borra una operación de lectura que incluye el bit o el reinicio afectado por el pin de resetl. Los indicadores de interrupción de estado del canal se definen enTabla 3.
Tabla 3 - Banderas de interrupción del estado del canal
|
Byte |
Poco |
Nombre |
Descripción |
|
3 |
7 |
L-TX4 LOS |
Indicador TX LOS enganchado, Canal 4 (no es compatible) |
|
|
6 |
L-TX3 LOS |
Indicador TX LOS enganchado, Canal 3 (no es compatible) |
|
|
5 |
L-TX2 LOS |
Indicador TX LOS enganchado, Canal 2 (no es compatible) |
|
|
4 |
L-TX1 LOS |
Indicador TX LOS enganchado, canal 1 (no es compatible) |
|
|
3 |
L-RX4 LOS |
Indicador RX LOS Latched, Canal 4 |
|
|
2 |
L-RX3 LOS |
Indicador RX LOS Latched, Canal 3 |
|
|
1 |
L-RX2 LOS |
Indicador RX LOS Latched, Canal 2 |
|
|
0 |
L-RX1 LOS |
Indicador RX LOS Latched, Canal 1 |
|
4 |
7-4 |
Reservado |
|
|
|
3 |
Falla L-TX4 |
Indicador de falla TX enganchado, canal 4 |
|
|
2 |
Falla L-TX3 |
Indicador de falla TX enganchado, canal 3 |
|
|
1 |
Falla de L-TX2 |
Indicador de falla TX enganchado, canal 2 |
|
|
0 |
Falla L-TX1 |
Indicador de falla TX enganchado, canal 1 |
|
5 |
Todo |
Reservado |
|
Los indicadores de interrupción del monitor del módulo se definen en la Tabla 4.
Tabla 4-Banderas de interrupción del monitor del módulo
|
Byte |
Poco |
Nombre |
Descripción |
|
6 |
7 |
L-Temp Alta Alarma |
Alarma de alta temperatura enganchada |
|
|
6 |
L-Tempa baja alarma |
Alarma de baja temperatura enganchada |
|
|
5 |
L-Temp High Advertencia |
Advertencia de alta temperatura enganchada |
|
|
4 |
L-Tempa baja advertencia |
Advertencia de baja temperatura enganchada |
|
|
3-0 |
Reservado |
|
|
7 |
7 |
L-VCC ALARMA ALTA |
Alarma de voltaje de suministro de alta suministro |
|
|
6 |
L-VCC baja alarma |
Alarma de voltaje de suministro de baja suministro |
|
|
5 |
Advertencia de L-VCC High |
Advertencia de voltaje de suministro de alta suministro |
|
|
4 |
L-VCC baja advertencia |
ADVERTENCIA DE VOLTAJE DE SUMINISTRO BAJO |
|
|
3-0 |
Reservado |
|
|
8 |
Todo |
Reservado |
|
Las banderas de interrupción del monitor del canal se definen en la Tabla 5
Tabla 5-Las banderas de interrupción del monitor de canal
|
Byte |
Poco |
Nombre |
Descripción |
|
9 |
7 |
L-RX1 ALARMA ALTA |
Alarma de energía RX con alto rango, canal 1 |
|
|
6 |
L-RX1 Potencia baja alarma |
Alarma de alimentación RX baja, canal 1 |
|
|
5 |
L-RX1 Power High Advertencia |
ADVERTENCIA DE PODER RX LACHADA, CANAL 1 |
|
|
4 |
L-RX1 PODER BAJA ADVERTENCIA |
ADVERTENCIA DE PODER RX ACTANADO, CANAL 1 |
|
|
3 |
L-RX2 Potencia de alarma alta |
Alarma de potencia RX alta, canal 2 |
|
|
2 |
L-RX2 Potencia baja alarma |
Alarma de alimentación RX baja, canal 2 |
|
|
1 |
L-RX2 Power High Advertencia |
ADVERTENCIA DE PODER RX LACHADA, CANAL 2 |
|
|
0 |
L-RX2 PODER BAJA ADVERTENCIA |
ADVERTENCIA PODER RX LACHADA, CANAL 2 |
|
10 |
7 |
L-RX3 Alarma de alta potencia alta |
Alarma de potencia rx alta, canal 3 |
|
|
6 |
L-RX3 Alarma baja de potencia |
Alarma de potencia RX baja, canal 3 |
|
|
5 |
L-RX3 Power High Advertencia |
ADVERTENCIA DE PODER RX LACHADA, CANAL 3 |
|
|
4 |
L-RX3 PODER BAJA ADVERTENCIA |
ADVERTENCIA DE PODER RX BAJA PACHADA, Canal 3 |
|
|
3 |
L-RX4 Alarma de alta potencia |
Alarma de potencia RX con alto rango, canal 4 |
|
|
2 |
L-RX4 Alarma baja de potencia |
Alarma de alimentación RX baja, canal 4 |
|
|
1 |
L-RX4 Power High Advertencia |
ADVERTENCIA DE PODER RX LACHADA, CANAL 4 |
|
|
0 |
L-RX4 PODER BAJA ADVERTENCIA |
ADVERTENCIA DE PODER RX BAJA PACHADA, Canal 4 |
|
11 |
7 |
L-TX1 BISTA AL ALMA DE ALTA |
Alarma de polarización TX High TX, canal 1 |
|
|
6 |
L-TX1 Sesgo bajo alarma |
Alarma de polarización TX baja, canal 1 |
|
|
5 |
L-TX1 BIES ADVERTENCIA High Advertencia |
ADVERTENCIA DE EL PARTIR TX TX LACHADO, CANAL 1 |
|
|
4 |
L-tx1 sesgo bajo advertencia |
ADVERTENCIA DE BIES TX LACHADA, CANAL 1 |
|
|
3 |
L-TX2 Sesgo Alarma alta |
Alarma de polarización TX High TX, canal 2 |
|
|
2 |
L-TX2 BISTA BAJA ALARMA |
Alarma de polarización TX baja, canal 2 |
|
|
1 |
L-TX2 BIES ADVERTENCIA High Advertencia |
ADVERTENCIA DE EL PARTE TX TX LACHADA, CANAL 2 |
|
|
0 |
L-tx2 sesgo bajo advertencia |
ADVERTENCIA DE BIES TX TE BAJO, CANAL 2 |
|
12 |
7 |
L-TX3 BIAS AL ALMA DE ALTA |
Alarma de polarización TX de alta tx enganchada, canal 3 |
|
|
6 |
L-TX3 Sesgo bajo alarma |
Alarma de polarización TX baja, canal 3 |
|
|
5 |
L-TX3 Sesgo Alta Advertencia |
ADVERTENCIA DE EL PARTIR TX High TX, canal 3 |
|
|
4 |
L-tx3 sesgo bajo advertencia |
ADVERTENCIA DE BIES TX TE BAJO, CANAL 3 |
|
|
3 |
L-TX4 AL ALMA DE ALTA ALTA |
Alarma de polarización TX High TX, canal 4 |
|
|
2 |
L-TX4 Alarma baja de sesgo |
Alarma de polarización TX baja, canal 4 |
|
|
1 |
L-TX4 BIES ADVERTENCIA High Advertencia |
ADVERTENCIA DE ENTERIOR TX TX LACHED, CANAL 4 |
|
|
0 |
L-tx4 sesgo bajo advertencia |
ADVERTENCIA DE BIES TX LABLADO, CANAL 4 |
|
13 |
7 |
L-TX1 Alarma de alta potencia |
Alarma de potencia TX con alto contenido de TX, canal 1 |
|
|
6 |
L-TX1 ALARMA BAJA PODER |
Alarma de alimentación TX baja, canal 1 |
|
|
5 |
L-TX1 Power High Advertencia |
ADVERTENCIA DE PODER TX TX LACHED, Canal 1 |
|
|
4 |
L-TX1 PODER BAJA ADVERTENCIA |
ADVERTENCIA DE POTENCIA TX TE BAJA, CANAL 1 |
|
|
3 |
L-TX2 POWER ALMACERA ALTA |
Alarma de energía TX con alto contenido de TX, canal 2 |
|
|
2 |
L-TX2 Alarma baja de potencia |
Alarma de alimentación TX baja, canal 2 |
|
|
1 |
L-TX2 Power High Advertencia |
ADVERTENCIA PODER DE TX TX LACHED, Canal 2 |
|
|
0 |
L-TX2 PODER BAJA ADVERTENCIA |
ADVERTENCIA DE PODER TX LA LA BAJA, CANAL 2 |
|
14 |
7 |
L-TX3 Alarma de alta potencia |
Alarma de energía TX con alto contenido de TX, canal 3 |
|
|
6 |
L-TX3 Alarma baja de potencia |
Alarma de alimentación TX baja, canal 3 |
|
|
5 |
L-TX31 Power High Advertencia |
ADVERTENCIA DE PODER TX TX LACHED, Canal 3 |
|
|
4 |
L-TX3 PODER BAJA ADVERTENCIA |
ADVERTENCIA DE PODER BAJA TX LACHADA, Canal 3 |
|
|
3 |
L-TX4 Alarma de alta potencia |
Alarma de potencia TX de alta TX, canal 4 |
|
|
2 |
L-TX4 Alarma baja de potencia |
Alarma de alimentación TX baja, canal 4 |
|
|
1 |
L-TX4 Power High Advertencia |
ADVERTENCIA PODER DE TX TX LACHED, Canal 4 |
|
|
0 |
L-TX4 PODER BAJA ADVERTENCIA |
ADVERTENCIA DE PODER TX LA LA BAJA, CANAL 4 |
|
15-16 |
Todo |
Reservado |
Banderas de monitor de canal reservado, establecido 4 |
|
17-18 |
Todo |
Reservado |
Banderas de monitor de canal reservado, establecido 5 |
|
19-20 |
Todo |
Reservado |
Banderas de monitor de canal reservado, establecido 6 |
|
21 |
Todo |
Reservado |
|
Monitores de módulos
El monitoreo en tiempo real para el módulo QSFP28 incluye la temperatura del transceptor, el voltaje de suministro del transceptor y el monitoreo de cada canal de transmisión y recepción. Los parámetros medidos se informan en campos de datos de 16 bits, es decir, dos bytes concatenados. Estos se muestran enTabla 6.
Tabla 6-Valores de monitoreo del módulo
|
Byte |
Poco |
Nombre |
Descripción |
|
22 |
Todo |
Temperatura MSB |
Temperatura del módulo medido internamente |
|
23 |
Todo |
Temperatura LSB |
|
|
24-25 |
Todo |
Reservado |
|
|
26 |
Todo |
Voltaje de suministro MSB |
Voltaje de suministro de módulo medido internamente |
|
27 |
Todo |
Voltaje de suministro LSB |
|
|
28-33 |
Todo |
Reservado |
|
Monitoreo de canales
El monitoreo del canal en tiempo real es para cada canal de transmisión y recepción e incluye energía de entrada óptica,TX BIAS Corriente y potencia de salida TX. Las mediciones se calibran sobre la temperatura y el voltaje de operación especificados por el proveedor y deben interpretarse como se define a continuación. Los valores de umbral de alarma y advertencia deben interpretarse de la misma manera que los datos de 16 bits en tiempo real. La Tabla 7 define el monitoreo del canal.
Tabla 7-Valores de monitoreo de canales
|
Byte |
Poco |
Nombre |
Descripción |
|
34 |
Todo |
Rx1 Power MSB |
Potencia de entrada RX medida internamente, canal 1 |
|
35 |
Todo |
Rx1 Power LSB |
|
|
36 |
Todo |
RX2 Power MSB |
Potencia de entrada RX medida internamente, canal 2 |
|
37 |
Todo |
Rx2 Power LSB |
|
|
38 |
Todo |
Rx3 potencia msb |
Potencia de entrada RX medida internamente, Canal 3 |
|
39 |
Todo |
Rx3 Power LSB |
|
|
40 |
Todo |
Rx4 potencia msb |
Potencia de entrada RX medida internamente, Canal 4 |
|
41 |
Todo |
Rx4 potencia lsb |
|
|
42 |
Todo |
TX1 BIES MSB |
Medido internamente el sesgo TX, canal 1 |
|
43 |
Todo |
TX1 BIES LSB |
|
|
44 |
Todo |
MSB de sesgo TX2 |
Medido internamente el sesgo TX, canal 2 |
|
45 |
Todo |
TX2 BIAS LSB |
|
|
46 |
Todo |
TX3 BIAS MSB |
Medido internamente el sesgo TX, canal 3 |
|
47 |
Todo |
TX3 BIAS LSB |
|
|
48 |
Todo |
MSB de sesgo TX4 |
Medido internamente el sesgo TX, canal 4 |
|
49 |
Todo |
TX4 BIAS LSB |
|
|
50 |
Todo |
TX1 Power MSB |
Potencia de salida TX medida internamente, Canal 1 |
|
51 |
Todo |
TX1 Power LSB |
|
|
52 |
Todo |
TX2 Power MSB |
Potencia de salida TX medida internamente, canal 2 |
|
53 |
Todo |
TX2 Power LSB |
|
|
54 |
Todo |
TX3 Power MSB |
Potencia de salida TX medida internamente, canal 3 |
|
55 |
Todo |
TX3 Power LSB |
|
|
56 |
Todo |
TX4 Power MSB |
Potencia de salida TX medida internamente, Canal 4 |
|
57 |
Todo |
TX4 Power LSB |
|
|
58-65 |
|
|
Conjunto de monitor de canal reservado 4 |
|
66-73 |
|
|
Conjunto de monitor de canal reservado 5 |
|
74-81 |
|
|
Conjunto de monitor de canal reservado 6 |
Bytes de control
Los bytes de control se definen en la Tabla 8.
Tabla 8-Bytes de control
|
Byte |
Poco |
Nombre |
Descripción |
|
86 |
7-4 |
Reservado |
|
|
|
3 |
Tx4_disable |
Bit de lectura/escritura que permite la desactivación del software de los transmisores |
|
|
2 |
Tx3_disable |
Bit de lectura/escritura que permite la desactivación del software de los transmisores |
|
|
1 |
Tx2_disable |
Bit de lectura/escritura que permite la desactivación del software de los transmisores |
|
|
0 |
Tx1_disable |
Bit de lectura/escritura que permite la desactivación del software de los transmisores |
|
87 |
7 |
Rx4_rate_select |
Selección de tasa de software, RX Channel 4 MSB |
|
|
6 |
Rx4_rate_select |
Selección de tasa de software, RX Channel 4 LSB |
|
|
5 |
Rx3_rate_select |
Selección de tasa de software, RX Channel 3 MSB |
|
|
4 |
Rx3_rate_select |
Selección de tasa de software, RX Channel 3 LSB |
|
|
3 |
Rx2_rate_select |
Selección de tasa de software, RX Channel 2 MSB |
|
|
2 |
Rx2_rate_select |
Selección de tasa de software, RX Channel 2 LSB |
|
|
1 |
Rx1_rate_select |
Selección de tasa de software, RX Channel 1 MSB |
|
|
0 |
Rx1_rate_select |
Selección de tasa de software, RX Channel 1 LSB |
|
88 |
7 |
Tx4_rate_select |
Selección de tasa de software, TX Channel 4 MSB (no es compatible) |
|
|
6 |
Tx4_rate_select |
Selección de tasa de software, TX Channel 4 LSB (no es compatible) |
|
|
5 |
Tx3_rate_select |
Selección de tasa de software, TX Channel 3 MSB (no es compatible) |
|
|
4 |
Tx3_rate_select |
Selección de tasa de software, TX Channel 3 LSB (no es compatible) |
|
|
3 |
Tx2_rate_select |
Selección de tasa de software, TX Channel 2 MSB (no es compatible) |
|
|
2 |
Tx2_rate_select |
Selección de tasa de software, TX Channel 2 LSB (no es compatible) |
|
|
1 |
Tx1_rate_select |
Selección de tasa de software, TX Channel 1 MSB (no es compatible) |
|
|
0 |
Tx1_rate_select |
Selección de tasa de software, TX Channel 1 LSB (no es compatible) |
|
89 |
Todo |
Rx4_application_select |
Aplicación de software Seleccionar por SFF-8079, RX Channel 4 |
|
90 |
Todo |
Rx3_application_select |
Aplicación de software Seleccionar por SFF-8079, RX Channel 3 |
|
91 |
Todo |
Rx2_application_select |
Aplicación de software Seleccionar por SFF-8079, RX Channel 2 |
|
92 |
Todo |
Rx1_application_select |
Aplicación de software Seleccionar por SFF-8079, RX Channel 1 |
|
93 |
2-7 |
Reservado |
|
|
|
1 |
Power_set |
Potencia establecida en modo de baja potencia. Predeterminado 0. |
|
|
0 |
Power_over-ride |
Anulación de la señal de la señal LPMode Configuración del modo de alimentación con el software. |
|
94 |
Todo |
Tx4_application_select |
Aplicación de software Seleccione por SFF-8079, TX Channel 4 (no es compatible) |
|
95 |
Todo |
Tx3_application_select |
Aplicación de software Seleccione por SFF-8079, TX Channel 3 (no es compatible) |
|
96 |
Todo |
Tx2_application_select |
Aplicación de software Seleccione por SFF-8079, TX Channel 2 (no es compatible) |
|
97 |
Todo |
Tx1_application_select |
Aplicación de software Seleccionar por SFF-8079, TX Channel 1 (no es compatible) |
|
98-99 |
Todo |
Reservado |
|
Host - Bloque de interfaz de transceptor
Dimensiones de contorno
Dimensiones de contorno
|
Característica |
Referencia |
Actuación |
|
Descarga electrostática (ESD) |
IEC/EN 61000-4-2 |
Compatible con estándares |
|
Interferencia electromagnética (EMI) |
FCC Parte 15 Clase B EN 55022 Clase B (CISPR 22A) |
Compatible con estándares |
|
Seguridad ocular láser |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 |
Producto láser de clase 1 |
|
Reconocimiento de componentes |
IEC/EN 60950, UL |
Compatible con estándares |
|
ROHS |
2002/95/EC |
Compatible con estándares |
|
EMC |
EN61000-3 |
Compatible con estándares |
