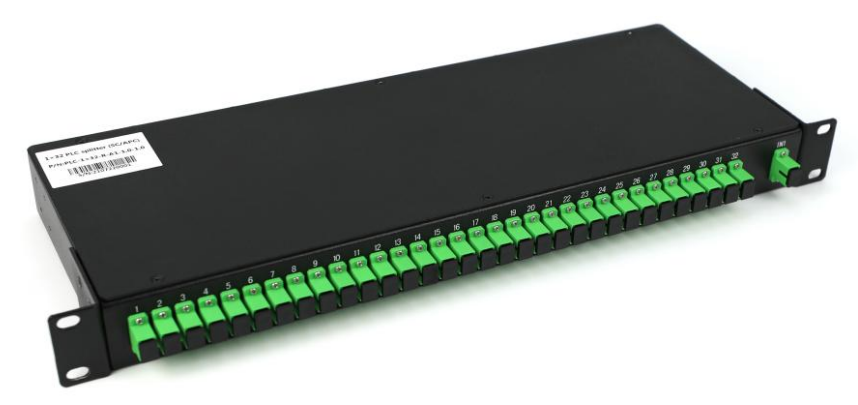

Divisor PLC de Fibra Óptica para Montaje en Rack | Distribución de Señal de Fibra Óptica para Gran Selección y Excelentes Precios
Datos del producto:
| Lugar de origen: | China, Shenzhen |
| Nombre de la marca: | DF/OEM/Nuetral |
| Certificación: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número de modelo: | Especificación del divisor PLC de fibra óptica de montaje en bastidor |
Pago y Envío Términos:
| Cantidad de orden mínima: | Negociable |
|---|---|
| Precio: | negotiable denpend on QTY |
| Detalles de empaquetado: | Caja de ampolla + cartón |
| Tiempo de entrega: | Entre 5 y 9 días laborables dependiendo del QTY |
| Condiciones de pago: | Western Union, T/T,/Paypal |
| Capacidad de la fuente: | 1000 unidades/día |
|
Información detallada |
|||
| Nombre del producto: | Divisor PLC de fibra óptica de montaje en bastidor | Distribución de señal de fibra óptica para PON | Duración de onda de funcionamiento (nm): | 1260 ~ 1650 |
|---|---|---|---|
| Tipo (1*N): | 1*2 1*4 1*8 1*16 1*32 1*64 | Pérdida de Max.Insertion (DB): | 3,9 7,2 10,3 13,5 16,8 20,3 |
| Pérdida mínima de retorno (dB): | 55 | tipo de fibra: | ITU-T G657A1, G657A2 y G.652D |
| Estabilidad de temperatura máxima (dB): | 0.5 (típico 0.3)) | Temperatura de funcionamiento （℃）: | -40 ~ +85 |
| Marca de fibra: | Corning, YOFC, OFS, Draka | ||
| Resaltar: | Divisor del PLC de la fibra óptica del soporte de estante,divisor de distribución de señal de fibra óptica,Divisor PLC con garantía |
||
Descripción de producto
Se trata de un sistema de control de velocidad de carga de carga.
Solución profesional de distribución de señales de fibra óptica para telecomunicaciones e infraestructura de red.
Resumen del producto
Rack Mount PLC (Planar Lightwave Circuit) Splitter es un dispositivo de distribución de energía basado en la tecnología de placa base de cuarzo integrada.PLC de modo único 1 × N y 2 × N Divididores dividen uniformemente las señales ópticas de una o dos entradas a múltiples salidas, y se puede operar a la inversa para combinar múltiples señales en una o dos fibras.
Aplicaciones
- Sector de las telecomunicaciones
- Sistemas PON
- FTTH (Fibra para el hogar)
- El sistema CATV
- Transmisión de vídeo
Características clave
- Largura de onda de la operación de banda ancha
- Baja pérdida de inserción
- PDL bajo (pérdida dependiente de la polarización)
- Diseño compacto
- Una buena uniformidad entre canales
- Alta fiabilidad y estabilidad
Especificaciones técnicas
Parámetros generales
| Parámetro | Valor |
|---|---|
| longitud de onda de funcionamiento (nm) | 1260 ~ 1650 |
| Tipo de fibra | La UIT-T G657A1, G657A2 y G.652D |
| Estabilidad a temperatura máxima (dB) | 0.5 (típico 0.3) |
| Temperatura de funcionamiento (°C) | -40 ~ +85 |
| Temperatura de almacenamiento (°C) | -40 ~ +85 |
Todas las mediciones se realizan a temperatura ambiente, sin incluir los conectores.
Especificaciones de funcionamiento - Tipo 1 × N
| Tipo (1 × N) | 1×2 | 1x4 | 1 × 8 | 1×16 | 1×32 | 1 × 64 |
|---|---|---|---|---|---|---|
| Pérdida de inserción máxima (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Uniformidad máxima (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| PDL máximo (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Especificaciones de funcionamiento - Tipo 2×N
| Tipo (2 × N) | 2 por 2 | 2 por 4 | 2 por 8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Pérdida de inserción máxima (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Uniformidad máxima (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| PDL máximo (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Todas las mediciones realizadas a temperatura ambiente, sin incluir los conectores.
Dimensiones del embalaje
Tipo de embalaje 1×N
| Tipo de paquete | 1×2 | 1x4 | 1 × 8 | 1×16 | 1×32 | 1 × 64 |
|---|---|---|---|---|---|---|
| Cuadro de metal básico (L × W × H mm) | 40 × 4 × 4 | 40 × 4 × 4 | 40 × 4 × 4 | 50 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 |
| Se aplicarán las siguientes medidas: | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 | 80 × 20 × 6 | 100 × 40 × 6 |
| El módulo de la caja de plástico (L × W × H mm) | 100 × 80 × 10 | 100 × 80 × 10 | 100 × 80 × 10 | 120 × 80 × 18 | 120 × 80 × 18 | 140×115×18 |
Tipo de embalaje 2×N
| Tipo de paquete | 2 por 2 | 2 por 4 | 2 por 8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Cuadro de metal básico (L × W × H mm) | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 80 × 12 × 4 |
| Se aplicarán las siguientes medidas: | 70 × 7 × 4 | 70 × 7 × 4 | 70 × 7 × 4 | 80 × 12 × 4 | 80 × 20 × 6 | 100 × 40 × 6 |
| El módulo de la caja de plástico (L × W × H mm) | 100 × 80 × 10 | 100 × 80 × 10 | 100 × 80 × 10 | 120 × 80 × 18 | 120 × 80 × 18 | 140×115×18 |
Imágenes del producto
¿Por qué elegir TAKFLY?
- Más de 26 años de experiencia en la fabricación de productos de fibra óptica
- 450+ trabajadores de montaje con más de 3 años de experiencia
- 10 + Ingenieros de I + D dedicados a la innovación
- 16 Alemania importó máquinas de inyección y líneas de producción
- Más de 30 máquinas de ensayo, incluidos los instrumentos de ensayo OTDR, 3D, VFL, IL&RL
- Equipo de ensayo completo: probadores de resistencia a la tensión, probadores de resistencia al aplastamiento, probadores de medidores de potencia, probadores de luz
- Se acepta la marca OEM
- Participación en la exposición mundial: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Exposición electrónica de fuentes globales
Control de calidad
- Control puntual de las materias primas antes de la producción
- Inspección completa después de cada proceso individual
- Verificación exhaustiva de la producción a medio término
- Inspección completa del producto terminado antes del embalaje
- Verificaciones puntuales previas al envío
Información sobre la entrega
- Muestras: 1 a 3 días hábiles
- Orden de producción en masa: 3-7 días hábiles
- Embalaje: Bolsas de plástico, cartones y palets disponibles bajo petición
Preguntas frecuentes
P1: ¿Cómo puedo obtener su catálogo y lista de precios?
R1: Por favor, proporcione su correo electrónico o información de contacto a través de nuestro sitio web para recibir nuestro catálogo y lista de precios.
P2: ¿Puedo negociar los precios?
R2: Sí, podemos considerar descuentos para cargas múltiples de contenedores de mercancías mixtas.
P3: ¿Cuánto serán los gastos de envío?
A3: Los gastos de envío dependen del tamaño del envío y del método de envío.
P4: ¿Puedo visitarte?
R4: ¡Claro! Nuestra fábrica está ubicada en Shenzhen, China. Póngase en contacto con nosotros para programar una cita.
P5: ¿Qué pasa si hay un problema de calidad cuando recibimos las mercancías?
A5: Si usted encuentra problemas de calidad al desempaquetar, por favor tome fotos para nuestra referencia.junto con la implementación de mejoras de calidad para la producción futura.
P6: ¿Cuáles son sus términos de embalaje?
R6: Normalmente empacamos los productos en cajas de ampollas y cartones, pero podemos acomodar las solicitudes de embalaje personalizadas de los clientes.
P7: ¿Cuáles son sus términos de pago?
A7: T/T 30% como depósito, y 70% de saldo antes de la entrega.
P8: ¿Cuáles son sus términos de entrega?
A8: EXW, FOB, CFR, CIF, DDU
P9: ¿Qué tal su tiempo de entrega?
R9: Generalmente 5-7 días hábiles después de recibir el pago por adelantado.
P10: ¿Puede producir de acuerdo con las muestras?
A10: Sí, podemos fabricar productos basados en sus muestras o dibujos técnicos.
Si está interesado en nuestros productos o tiene alguna pregunta, no dude en ponerse en contacto con nosotros en cualquier momento!
