1*N Fibra óptica 9/125 um PLC de modo único Divididor de circuito de ondas de luz planas
Datos del producto:
| Lugar de origen: | China, Shenzhen |
| Nombre de la marca: | DF/OEM/Nuetral |
| Certificación: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número de modelo: | Divisor planar del circuito de la onda luminosa del PLC |
Pago y Envío Términos:
| Cantidad de orden mínima: | Negociable |
|---|---|
| Precio: | negotiable denpend on QTY |
| Detalles de empaquetado: | Caja de ampolla + cartón |
| Tiempo de entrega: | Entre 5 y 9 días laborables dependiendo del QTY |
| Condiciones de pago: | En el caso de las empresas de servicios financieros, el importe de las cuotas es igual al importe de |
| Capacidad de la fuente: | 1000 unidades/día |
|
Información detallada |
|||
| Nombre del producto: | Divisor plano del circuito de la onda de luz del PLC del solo modo de la fibra óptica 1*32 9/125 um | Duración de onda de funcionamiento (nm): | 1260 ~ 1650 |
|---|---|---|---|
| Tipo (1*N): | 1*2 1*4 1*8 1*16 1*32 1*64 | Pérdida de Max.Insertion (DB): | 3,9 7,2 10,3 13,5 16,8 20,3 |
| Pérdida mínima de retorno (dB): | 55 | tipo de fibra: | ITU-T G657A1, G657A2 y G.652D |
| Estabilidad de temperatura máxima (dB): | 0.5 (típico 0.3)) | Temperatura de funcionamiento （℃）: | -40 ~ +85 |
| Marca de fibra: | Corning, YOFC, OFS, Draka | ||
| Resaltar: | separador de PLC de modo único,Fibra óptica 9/125 um divisor,circuito de ondas de luz planas |
||
Descripción de producto
Divisor PLC de modo único de fibra óptica 1x32 9/125 µm
El divisor PLC (Circuito Integrado de Onda Plana) es un dispositivo de distribución de potencia de alto rendimiento basado en tecnología de sustrato de cuarzo integrado. Estos divisores de modo único 1xN y 2xN dividen uniformemente las señales ópticas de una o dos entradas a múltiples salidas, y también pueden operar en sentido inverso para combinar múltiples señales en una o dos fibras.
Aplicaciones
- Redes de Telecomunicaciones
- Sistemas PON (Red Óptica Pasiva)
- Despliegues FTTH (Fibra hasta el Hogar)
- Sistemas de Distribución CATV
- Redes de Transmisión de Video
Características Clave
- Rango de Longitud de Onda de Operación de Banda Ancha
- Bajo Rendimiento de Pérdida de Inserción
- Pérdida Mínima Dependiente de la Polarización (PDL)
- Diseño Compacto y Eficiente en Espacio
- Excelente Uniformidad Canal a Canal
- Alta Fiabilidad y Estabilidad a Largo Plazo
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Longitud de Onda de Operación (nm) | 1260 ~ 1650 |
| Tipo de Fibra | ITU-T G657A1, G657A2 y G.652D |
| Estabilidad Máxima de Temperatura (dB) | 0.5 (Típico 0.3) |
| Temperatura de Operación (°C) | -40 ~ +85 |
| Temperatura de Almacenamiento (°C) | -40 ~ +85 |
Rendimiento del Divisor 1xN
| Tipo | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 |
|---|---|---|---|---|---|---|
| Pérdida de Inserción Máx. (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Uniformidad Máx. (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| PDL Máx. (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Rendimiento del Divisor 2xN
| Tipo | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 |
|---|---|---|---|---|---|---|
| Pérdida de Inserción Máx. (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Uniformidad Máx. (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| PDL Máx. (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Nota: Todas las mediciones se realizan a temperatura ambiente y los conectores no están incluidos.
Dimensiones de Empaque
Empaque del Divisor 1xN
| Tipo de Paquete | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 |
|---|---|---|---|---|---|---|
| Caja Metálica Básica (L x A x H mm) | 40x4x4 | 40x4x4 | 40x4x4 | 50x7x4 | 60x7x4 | 60x12x4 |
| Caja Metálica Mini Módulo (mm) | 60x7x4 | 60x7x4 | 60x7x4 | 60x12x4 | 80x20x6 | 100x40x6 |
| Caja Plástica Módulo (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 140x115x18 |
Empaque del Divisor 2xN
| Tipo de Paquete | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 |
|---|---|---|---|---|---|---|
| Caja Metálica Básica (L x A x H mm) | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | 80x12x4 |
| Caja Metálica Mini Módulo (mm) | 70x7x4 | 70x7x4 | 70x7x4 | 80x12x4 | 80x20x6 | 100x40x6 |
| Caja Plástica Módulo (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 140x115x18 |

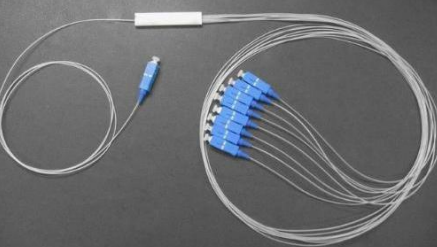

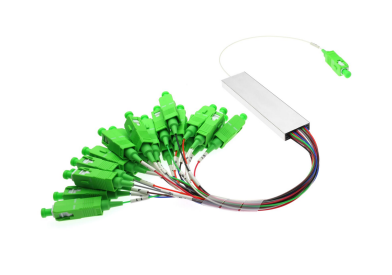

Imágenes del Producto
¿Por qué elegir TAKFLY?
- Más de 26 años de experiencia en fabricación de fibra óptica
- Más de 450 trabajadores de ensamblaje experimentados con más de 3 años de experiencia
- Más de 10 ingenieros de I+D dedicados impulsando la innovación
- 16 máquinas de inyección importadas de Alemania y líneas de producción
- Más de 30 máquinas de prueba avanzadas, incluyendo OTDR, 3D, VFL, instrumentos de prueba IL&RL
- Equipos completos de prueba de calidad: probadores de resistencia a la tracción, probadores de resistencia a la compresión, probadores de medidor de potencia, verificadores de luz
- Marca OEM aceptada
- Participación en exposiciones globales: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Proceso de Control de Calidad
- Verificación puntual de materias primas antes de la producción
- Inspección completa después de cada proceso individual
- Comprobaciones intermedias completas de la producción
- Inspección completa del producto terminado antes del embalaje
- Comprobaciones puntuales antes del envío
Información de Entrega
- Muestras: 1-3 días laborables
- Pedidos de Producción en Masa: 3-7 días laborables
- Embalaje: Bolsas de plástico, cartones y paletas disponibles según solicitud
Preguntas Frecuentes
P1: ¿Cómo puedo obtener su catálogo y lista de precios?
R1: Por favor, proporcione su correo electrónico o información de contacto a través de nuestro sitio web para recibir nuestro catálogo y lista de precios.
P2: ¿Puedo negociar los precios?
R2: Sí, podemos considerar descuentos para múltiples cargas de contenedores de productos mixtos.
P3: ¿Cuánto costarán los gastos de envío?
R3: Los gastos de envío dependen del tamaño de su envío y del método de envío. Proporcionaremos los cargos a solicitud.
P4: ¿Puedo visitarle?
R4: ¡Ciertamente! Nuestra fábrica está ubicada en Shenzhen, China. Por favor, contáctenos para programar una cita.
P5: ¿Qué pasa si hay un problema de calidad cuando recibimos los productos?
R5: Si encuentra problemas de calidad al desembalar, por favor tome fotos para nuestra referencia. Nuestro departamento de control de calidad investigará y proporcionará las mejores soluciones, además de implementar mejoras de calidad para la producción futura.
P6: ¿Cuáles son sus condiciones de embalaje?
R6: Normalmente empacamos los productos en cajas de blíster y cartones, pero podemos adaptarnos a las solicitudes de embalaje personalizadas de los clientes.
P7: ¿Cuáles son sus condiciones de pago?
R7: T/T 30% como depósito y 70% de saldo antes de la entrega. Proporcionamos fotos de los productos y el embalaje antes del pago final.
P8: ¿Cuáles son sus condiciones de entrega?
R8: EXW, FOB, CFR, CIF, DDU
P9: ¿Qué tal su tiempo de entrega?
R9: Generalmente 5-7 días laborables después de recibir el pago anticipado. El tiempo de entrega específico depende de los artículos y la cantidad del pedido.
P10: ¿Puede producir según las muestras?
R10: Sí, podemos fabricar productos basados en sus muestras o dibujos técnicos.
