Panel de conexión MPO de alta densidad de nuevo diseño y montaje en bastidor | Conjuntos de cables MPO | Para solución de red de fibra
Datos del producto:
| Lugar de origen: | China, Shenzhen |
| Nombre de la marca: | DF/OEM/Nuetral |
| Certificación: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número de modelo: | Panel de conexión MPO de alta densidad de nuevo diseño y montaje en bastidor | Conjuntos de cables M |
Pago y Envío Términos:
| Cantidad de orden mínima: | Negociable |
|---|---|
| Precio: | negotiable denpend on QTY |
| Detalles de empaquetado: | Caja de ampolla + cartón |
| Tiempo de entrega: | Entre 5 y 9 días laborables dependiendo del QTY |
| Condiciones de pago: | En el caso de las empresas de servicios financieros, el importe de las cuotas es igual al importe de |
| Capacidad de la fuente: | 1000 unidades/día |
|
Información detallada |
|||
| Nombre del producto: | Panel de conexión MPO de alta densidad de nuevo diseño y montaje en bastidor | Conjuntos de cables M | Tipo de la cara del extremo: | UPC y APC; PC y APC |
|---|---|---|---|
| tipo de fibra: | SM(G652、G655、G657);MM(OM1-OM5) | Diámetro del cable: | 2.0、3.0 o personalizado (simplex/duplex) |
| Pérdida de inserción: | DB del ≤ 0,3 | Pérdida de devolución: | UPC SM≥50dB, APC SM≥ 60 dB, PC MM ≥ 35 dB |
| Repetibilidad: | ≤ 0.1 | Longitud de onda: | SM:1310/1550 MM:850/1300 |
| Temperatura de funcionamiento: | -20 ℃ ~ 70 ℃ | Temperatura de almacenamiento: | -40 ℃ ~ 80 ℃ |
| Material de vaina exterior: | PVC, LZH | Radio de curvatura (estático/dinámico): | 10D/20D |
| Longitud: | Personalizado | Marca de fibra: | Corning, YOFC, OFS, Draka |
| Resaltar: | Panel de parches MPO de alta densidad,conjuntos de cables MPO para montaje en rack,solución MPO para redes de fibra |
||
Descripción de producto
Panel de parches MPO de alta densidad y montaje en bastidor
Nuevo diseño 1U-19 pulgadas MPO/MTP de alta densidad panel de parche de fibra montado en rack diseñado para grandes aplicaciones de centro de datos, instalaciones de MDF, áreas de cableado IDF, conexiones de fibra óptica,gestión de las unidades de distribución de fibra, y otros entornos de fibra integrada de alta densidad.

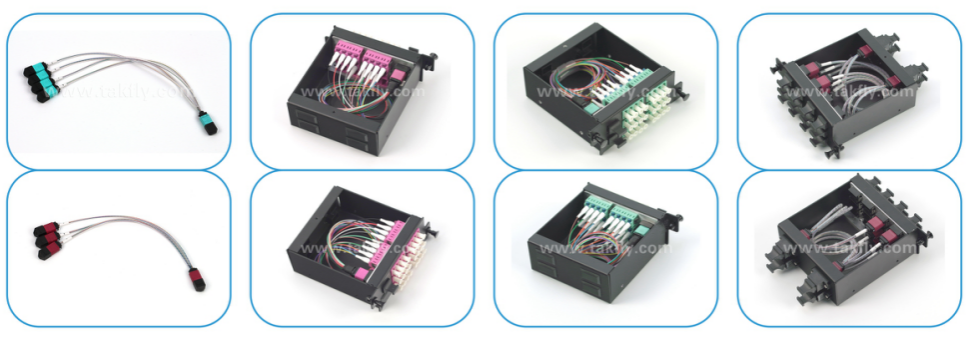

Este panel de parches MPO/MTP de 19 pulgadas de 1U tiene capacidad para 4 módulos de casete pre-conectados, con una capacidad máxima de 1152 núcleos para la interfaz MPO o 96 núcleos para la interfaz LC.Cada caja de módulo pre-terminado independiente se coloca dentro del marco de distribución de fibra óptica para completar el conjunto completo del panel de parches.
Aplicaciones
- Sistemas de cableado denso entre edificios de comunicación por fibra óptica
- Interconexión de enlaces ópticos en equipos ópticos activos para el cableado LAN
- Estaciones base de telecomunicaciones
- Salones de centros de datos en zonas industriales
- Cuartos de centros de datos en edificios comerciales
- Sistemas CATV
- Redes LAN
- Redes WAN
- Despliegues de FTTX
Características clave
- Instalado en armarios de montaje en bastidor de 19 pulgadas para la gestión centralizada de módulos de cassette
- Diseño de alta densidad de 1U con capacidad para 1152 fibras (MPO) o 96 fibras (LC)
- Puerto de entrada disponible en el panel frontal o trasero, puerto de salida en el panel frontal
- Conectores MPO/MTP de sexo masculino o femenino disponibles con PIN y posicionamiento preciso del adaptador
- Diseño modular con estructura de bloqueo por enchufe y identificación clara de la secuencia de líneas
- Material de aleación de aluminio de alta calidad con superficie de recubrimiento electrostático
- Construcción compacta, ligera, resistente al impacto, retardante de llama y resistente a la corrosión
Esquemas de configuración
Configuración del modelo A1
| Capacidad de las cintas LGX | LGX | Capacidad total | Tipo de conector | Tamaño | Aplicación |
|---|---|---|---|---|---|
| R: 72F MPO × 4 piezas T: 24F MPO × 12 piezas = 288F |
4 | 1152F | El MPO × 16 × 4 | 1U | 1 A1 LGX Cassette se conecta con 12 C3 LGX Cassettes |
Configuración del modelo A2
| Capacidad de las cintas LGX | LGX | Capacidad total | Tipo de conector | Tamaño | Aplicación |
|---|---|---|---|---|---|
| R: 72F MPO × 4 piezas T: 48F MPO × 6 piezas = 288F |
4 | 1152F | El MPO × 10 × 4 | 1U | 1 A2 LGX Cassette se conecta con 3 C1 LGX Cassettes |
Configuración del modelo B1
| Capacidad de las cintas LGX | LGX | Capacidad total | Tipo de conector | Tamaño | Aplicación |
|---|---|---|---|---|---|
| R: 72F MPO × 1 pc T: 16F MPO × 3 unidades + 24F MPO × 1 unidades = 72F |
4 | 288F | El MPO × 5 × 4 | 1U | Se conecta con dispositivos de transmisión 400G y C3 LGX Cassettes |
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Tipo de fibra | Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero. |
| Conector | Los miembros de la tripulación deberán ser hombres o mujeres. |
| Diámetro del cable | Mini redonda: Max 4,5 mm; cinta: Max 3,0 × 5,0 mm; 0, 9 / 0.6 |
| Pérdida de inserción | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Pérdida de retorno | Las medidas de seguridad se aplicarán a los vehículos de las categorías IIa y IIIa. |
| longitud de onda de prueba | Se aplicarán las siguientes medidas: |
| Las dimensiones | Caja de módulo: 93×100×39 mm; caja de la máquina: 482×200×44,2 mm |
| El material | de aluminio |
Información sobre el embalaje
| Peso | Tamaño de la caja interior | Dimensiones de la caja exterior | Peso por cartón |
|---|---|---|---|
| 1.5 kg | 500 × 280 × 80 mm | Las dimensiones de las gafas se determinan por el tamaño de las gafas. | 11 kg de peso |
¿Por qué elegir TAKFLY?
Fabricación profesional
- Más de 26 años de experiencia en la fabricación de productos de fibra óptica
- 450+ trabajadores de montaje con más de 3 años de experiencia
- 10 + Ingenieros de I + D
- 16 Alemania importó máquinas de inyección y líneas de producción
- Más de 30 máquinas de ensayo, incluidos los instrumentos de ensayo OTDR, 3D, VFL, IL&RL
- Disponible la marca OEM
- Participación en exposiciones mundiales
Control de calidad
- Inspección de las materias primas entrantes
- Inspección completa después de cada proceso de producción
- Verificación de la calidad de la mitad de producción
- Inspección del producto terminado antes del embalaje
- Verificaciones puntuales previas al envío
Entrega
- Muestras: 1 a 3 días hábiles
- Producción en masa: 3-7 días hábiles
- Opciones de embalaje flexibles disponibles
Preguntas frecuentes
P1: ¿Cómo puedo obtener su catálogo y lista de precios?
R1: Por favor, proporcione su correo electrónico o información de contacto a través de nuestro sitio web para recibir nuestro catálogo y lista de precios.
P2: ¿Puedo negociar los precios?
R2: Sí, ofrecemos descuentos para cargas de contenedores múltiples de mercancías mixtas.
P3: ¿Cuánto serán los gastos de envío?
R3: Los gastos de envío dependen del tamaño y el método de envío.
P4: ¿Puedo visitar su fábrica?
R4: Sí, nuestra fábrica está ubicada en Shenzhen, China. Póngase en contacto con nosotros para programar una cita.
P5: ¿Qué pasa si hay problemas de calidad con los bienes?
A5: Si surgen problemas de calidad, por favor proporcione fotos para que nuestro departamento de control de calidad los analice y resuelva.
Si está interesado en nuestros productos o tiene alguna pregunta, no dude en ponerse en contacto con nosotros en cualquier momento!
