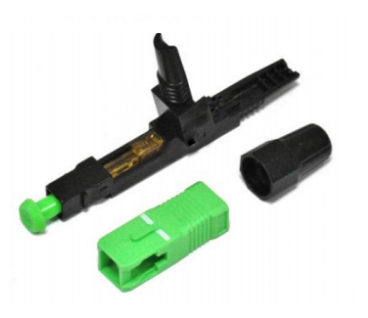

Conector mecánico de fibra óptica montado en campo TK-FC-SCA-B001 de FTTH para sistema de telecomunicaciones
Datos del producto:
| Lugar de origen: | China, Shenzhen |
| Nombre de la marca: | DF/OEM/Nuetral |
| Certificación: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número de modelo: | TK-FC-SCA-B001 y las demás |
Pago y Envío Términos:
| Cantidad de orden mínima: | Negociable |
|---|---|
| Precio: | negotiable denpend on QTY |
| Detalles de empaquetado: | Caja de ampolla + cartón |
| Tiempo de entrega: | Entre 5 y 9 días laborables dependiendo del QTY |
| Condiciones de pago: | En el caso de las empresas de servicios financieros, el importe de las cuotas es igual al importe de |
| Capacidad de la fuente: | 1000 unidades/día |
|
Información detallada |
|||
| Nombre del producto: | Conector mecánico de fibra óptica montado en campo TK-FC-SCA-B001 de FTTH para sistema de telecomuni | Aplicable para: | Cable de acometida.Cable interior |
|---|---|---|---|
| Modo de fibra: | modo único o modo múltiple | tipo de fibra: | G.652D, G.657A1 |
| Cable de fibra: | Cable óptico con aislamiento de goma de 3,0*2,0 mm Cable óptico con aislamiento ∅3,0/∅2,0/∅0,9 | Pérdida de inserción: | ≤0.35db |
| Pérdida de retorno: | UPC≥45dB, APC≥55dB | Resistencia a la tracción: | ≥40N |
| Temperatura de funcionamiento: | -40°C～+85°C | Marca de fibra: | Corning, YOFC, OFS, Draka |
| Resaltar: | Conector de fibra óptica mecánico FTTH,conector de fibra óptica ensamblado en campo,conector de fibra óptica para telecomunicaciones |
||
Descripción de producto
Conector de fibra óptica mecánico montado en campo FTTH TK-FC-SCA-B001
El conector mecánico de fibra óptica (FMC) de montaje en campo TAKFLY simplifica las conexiones de fibra sin requerir equipo de empalme por fusión. Este conector de montaje rápido solo necesita herramientas estándar de preparación de fibras: pelacables y cortador de fibras.
Aplicaciones
- Conexiones de escritorio en entorno LAN
- Infraestructura de red de acceso óptico
- Aplicaciones de Fibra al Suscriptor (FTTX)
- Paneles de conexión y marcos de distribución.
- Terminación directa del equipo
- Implementaciones de red FTTx
- Reconstrucción del cableado de la sala de equipos ópticos.
- Transformación de la sala de datos
Características clave
- Tronco de fibra instalado en fábrica para uso inmediato
- No requiere epoxi ni pulido.
- Terminación de fibra de campo rápida y sencilla
- Elimina el exceso de longitud del cable y el almacenamiento de empalmes flexibles
- Solución de instalación rentable
- Baja pérdida de inserción y pérdida de retrorreflexión.
- Proceso de operación extremadamente fácil
- Tiempo de operación corto: aproximadamente 15 segundos
Características ópticas
| Categoría | Especificación |
|---|---|
| Aplicable para | Cable de acometida, cable interior |
| Modo fibra | Modo único o modo múltiple |
| tipo de fibra | G.652D, G.657A1 |
| cable de fibra | Cable óptico con aislamiento de goma de 3,0*2,0 mm Cable óptico con aislamiento ∅3,0/∅2,0/∅0,9 |
| Diámetro de fibra | 0,125 mm |
| La fuerza sostiene el tipo de cable de 2 x 3 mm | ≥ 40 N, pérdida ≤ 0,4 dB (longitud del cable de muestra: 22 - 28 cm, tiempo de prueba: 2 minutos) |
| Cerradura de fibra | El bloqueo mantiene la confiabilidad de la fibra, soporta una fuerza de suspensión ≥ 3,8 N, cambios de atenuación ≤ 0,2 dB |
| Longitud de onda de trabajo | 1310 nm, 1490 nm, 1550 nm |
| tiempo de operación | Alrededor de 50 (sin corte de fibra) |
| Pérdida de inserción | ≤0,35dB |
| Pérdida de inserción Valor típico | 0,3dB |
| Pérdida de retorno | UPC≥45dB, APC≥55dB |
| Fuerza de fijación de fibra desnuda. | ≥3 norte |
| Resistencia a la tracción | ≥40N |
| Reutilizable | ≥10 veces |
| Temperatura de funcionamiento | -40 ℃ a +85 ℃ |
| Resistencia a la tracción en línea (20N) | ΔIL≤0,3dB |
| Durabilidad mecánica (500 veces) | ΔIL≤0,3dB |
| Prueba de caída (4 m de altura, 3 veces) | ΔIL≤0,3dB |
Desempeño ambiental
| Condición | Variación IL | Variación RL | Apariencia |
|---|---|---|---|
| Alta temperatura (110 ℃, 200 H) | ≤0,5 | ≤5 | Sin daños mecánicos |
| Baja temperatura (-40 ℃, 200 H) | ≤0,5 | ≤5 | Sin daños mecánicos |
| Ciclo TEMP (-40～85℃, 100 ciclos) | ≤0,5 | ≤5 | Sin daños mecánicos |
| HAST (110℃, 90%RH, 200H) | ≤0,5 | ≤5 | Sin daños mecánicos |
| Inmersión (25℃, 200H) | ≤0,5 | ≤5 | Sin daños mecánicos |
| Niebla salina (5 % Nacl, 35 ℃, 200 H) | ≤0,5 | ≤5 | Sin daños mecánicos |
Rendimiento mecánico
| Condición | Variación IL | Variación RL | Apariencia |
|---|---|---|---|
| Impacto (4m de altura, 3 ciclos) | ≤0,5 | ≤5 | Sin daños mecánicos |
| Vibración (10-50 Hz, 30 min cada axial) | ≤0,5 | ≤5 | Sin daños mecánicos |
| Torsional (15N, 200 veces) | ≤0,5 | ≤5 | Sin daños mecánicos |
| Tracción (50N, 1 minuto) | ≤0,5 | ≤5 | Sin daños mecánicos |
Información de embalaje
| Tamaño (cm) | 14,6*7,6*1,6 |
|---|---|
| CANTIDAD (PCS/Caja) | 10 |
| NO (KG/PCS) | 0.0031 |
| NO (KG/Caja) | 0.0465 |
| GW (kg/caja) | 0.031 |
Embalaje de regalo
| Tamaño (cm) | 15,8*14,5*9,5 |
|---|---|
| CANTIDAD (Caja tipo blíster/Caja de regalo) | 10 |
| NO (KG/Caja) | 0,55 |
| GW (kg/caja) | 0,52 |
Embalaje exterior
| Tamaño (cm) | 46*46*32,5 |
|---|---|
| CANTIDAD (Caja de regalo/Caja) | 30 |
| CANTIDAD (Unidades/Caja) | 3000 |
| NO (KG/Caja) | 15.5 |
| GW (kg/caja) | 16.5 |
Imagen del producto
¿Por qué elegir TAKFLY?
- Más de 26 años de experiencia en fabricación de productos de fibra óptica.
- Más de 450 trabajadores de montaje con más de 3 años de experiencia.
- Más de 10 ingenieros de I+D dedicados a la innovación
- 16 Alemania importó máquinas de inyección y 16 líneas de producción.
- Más de 30 máquinas de prueba: instrumentos de prueba OTDR, 3D, VFL, IL&RL, probadores de resistencia a la tensión, probadores de resistencia al aplastamiento, probadores de medidores de potencia, comprobadores de luz
- Se acepta la marca OEM
- Participación en exposiciones globales: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Control de calidad
- Inspección entrante de materia prima antes de la producción.
- Inspección completa después de cada proceso individual.
- Controles exhaustivos de producción a medio hacer
- Inspección completa del producto terminado antes del embalaje.
- Controles puntuales previos al envío para garantizar la calidad
Información de entrega
Muestras: 1-3 días laborables
Orden de producción en masa: 3-7 días hábiles
Embalaje: Bolsa de plástico, cartón y paleta disponibles por solicitud
Preguntas frecuentes
P1: ¿Cómo puedo obtener su catálogo y lista de precios?
R1: Proporcione su correo electrónico o información de contacto a través de nuestro sitio web para consultar el catálogo y los precios.
P2: ¿Puedo negociar los precios?
R2: Sí, consideramos descuentos para cargas de contenedores múltiples de productos mixtos.
P3: ¿A cuánto ascenderán los gastos de envío?
A3: Los gastos de envío dependen del tamaño y método del envío. Ofrecemos cotizaciones a pedido.
P4: ¿Puedo visitarte?
A4: Sí, nuestra fábrica está en Shenzhen, China. Por favor contáctenos para programar una cita.
P5: ¿Qué pasa si hay un problema de calidad cuando recibimos los productos?
A5: Si surgen problemas de calidad, proporcione fotos para nuestra referencia. Nuestro departamento de control de calidad investigará y brindará soluciones mientras implementa futuras mejoras de calidad.
P6: ¿Cuáles son sus condiciones de embalaje?
A6: El embalaje estándar incluye blister y cajas de cartón. Embalaje personalizado disponible según los requisitos del cliente.
P7: ¿Cuáles son sus condiciones de pago?
A7: T/T 30% de depósito, 70% restante antes de la entrega. Proporcionamos fotografías del producto y del paquete antes del pago final.
P8: ¿Cuáles son sus condiciones de entrega?
A8: EXW, MANDO, CFR, CIF, DDU disponibles.
P9: ¿Qué tal su tiempo de entrega?
A9: Generalmente 5-7 días hábiles después de recibir el pago por adelantado. El tiempo específico depende de los artículos y la cantidad del pedido.
P10: ¿Pueden producir según las muestras?
A10: Sí, podemos producir según sus muestras o dibujos técnicos.
Si está interesado en nuestros productos o tiene alguna pregunta, ¡no dude en contactarnos en cualquier momento!
