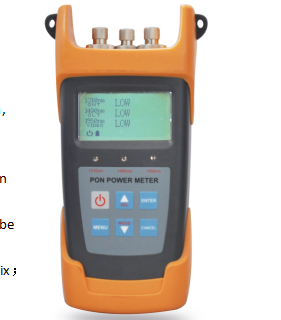

Medidor de potencia óptica PON | Para redes GPON /EPON y XGPON/XGSPON
Datos del producto:
| Lugar de origen: | China, Shenzhen |
| Nombre de la marca: | DF/OEM/Nuetral |
| Certificación: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número de modelo: | Medidor de potencia óptica PON |
Pago y Envío Términos:
| Cantidad de orden mínima: | Negociable |
|---|---|
| Precio: | negotiable denpend on QTY |
| Detalles de empaquetado: | Caja de ampolla + cartón |
| Tiempo de entrega: | Entre 5 y 9 días laborables dependiendo del QTY |
| Condiciones de pago: | En el caso de las empresas de servicios financieros, el importe de las cuotas es igual al importe de |
| Capacidad de la fuente: | 1000 unidades/día |
|
Información detallada |
|||
| Nombre del producto: | Medidor de potencia óptica PON | Para redes GPON /EPON y XGPON/XGSPON | Zona del paso (nanómetro): | 1470nm~1505nm |
|---|---|---|---|
| Material: | -40dBm~+10dBm | Aislamiento@1490/1550(dB): | >40dB |
| Tipo de conectorConector óptico: | FC/SC/ST intercambiable/adaptador universal 2,5 | tipo de fibra: | SM 9/125um |
| Temperatura de funcionamiento ((°C): | -10℃~60℃ | peso: | 425g |
| Marca de fibra: | Corning, YOFC, OFS, Draka | ||
| Resaltar: | Medidor de potencia óptica PON para redes GPON,Medidor de potencia óptica EPON con garantía,Herramienta de fibra óptica de red XGSPON |
||
Descripción de producto
Medidor de potencia óptica PON para redes GPON/EPON y XGPON/XGSPON
El medidor de potencia óptica 10G XGS PON puede medir los valores de potencia de las señales de enlace ascendente y descendente en las redes GPON/EPON y XGPON/XGSPON,así como medir la longitud de onda de la potencia de la señal de enlace descendente a 1490/1550/1577nm.
Resumen del producto
Diseñado para aplicaciones y mantenimiento FTTx, este medidor de potencia prueba y estima simultáneamente señales de voz, datos y video.Es una herramienta esencial para la construcción y el mantenimiento de proyectos PON.
Aplicaciones
- Uso como cable de lanzamiento/recepción OTDR
- Pérdida del enlace de prueba con un OTDR
- Medir la pérdida de inserción y la reflectividad de los conectores de extremo cercano/lejano
- Supresor de pulso para la primera reflexión en el inicio de la fibra
Características clave
- Medición y visualización simultáneas de señales de voz, datos y vídeo en BPON/EPON/GPON
- Medición simultánea para las tres longitudes de onda (1490 nm, 1550 nm, 1310 nm)
- Medición en modo de ráfaga de 1310 nm aguas arriba
- Conectividad de software de PC para el establecimiento de umbrales, transferencia de datos y calibración de longitudes de onda
- Puerto de comunicación USB para transferencia de datos a PC
- Almacena 1000 elementos de medición en el dispositivo o en la computadora
- Medidor de potencia óptico y VFL con un puerto (modelo 3213A)
- Display en chino/inglés opcional
- 10 conjuntos de umbrales diferentes con LEDs de estado (pasado, advertencia, fallo)
- Función de apagado automático de 10 minutos (activable/desactivable)
- Diseño de llaves ergonómicas con alta sensibilidad
- Diseño compacto y ligero
- Múltiples modelos disponibles para diferentes funciones
Especificaciones técnicas
Modulo PON
| Parámetro | Especificación |
|---|---|
| 1310 Medición aguas arriba | |
| Zona de paso (nm) | 1260nm 1360nm |
| Rango de medición (dBm) | -40dBm+10dBm |
| Potencia de salida (máximo) | 15 dBm |
| El aislamiento @1490/1550 (dB) | > 40 dB |
| Error de medición del modo de explosión | Se aplican las siguientes medidas: |
| 1490 Medición aguas abajo | |
| Zona de paso (nm) | 1470nm ≈ 1505nm |
| Rango de medición (dBm) | -40dBm+10dBm |
| Potencia de salida (máximo) | 15 dBm |
| Los datos de los datos de los equipos de ensayo deberán estar disponibles en el formulario de ensayo. | > 40 dB |
| 1550 Medición aguas abajo | |
| Zona de paso (nm) | 1535nm 1570nm |
| Rango de medición (dBm) | -40dBm+10dBm |
| Potencia de salida (máximo) | 25 dBm |
| El aislamiento @1310/1490nm | > 40 dB |
| Precisión de las mediciones | |
| Incertidumbre natural (dB) | ±0,5 dB |
| Linealidad (dB) | ± 0,1 dB |
| Pérdida de inserción de paso (dB) | Se aplican las siguientes medidas: |
| Información general | |
| Tipo de detector | EnGaAs |
| Conector óptico | Se utilizará el sistema de control de velocidad de la unidad de control. |
| Tipo de fibra | SM 9/125um |
| Unidad de medida | Se aplicarán las siguientes medidas: |
| Resolución (dB) | 0.01 dB |
| Voltado de funcionamiento (V) | El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. |
| Fuente de alimentación | 3pc de batería de 1,5 V |
| Tiempo de funcionamiento continuo (h) | PON: 90h OPM: 100h VFL: 50h |
| Temperatura de funcionamiento (°C) | -10°C ∼60°C |
| Temperatura de almacenamiento (°C) | -25°C ≈ 70°C |
| Peso (kg) | 425 gramos |
Nota: el tiempo de funcionamiento de la batería es todo para el instrumento que no encienda la luz trasera, si la luz trasera se enciende el tiempo de funcionamiento se acortará.
Módulo de medidor de potencia óptica normal
| Parámetro | Especificación |
|---|---|
| Precisión de las mediciones | |
| Incertidumbre natural (dB) | ±0,5 dB |
| Linealidad (dB) | ± 0,1 dB |
| Rango de medición (dBm) | -70dBm+6dBm |
| Información general | |
| Unidad de medida | Se aplican las siguientes medidas: |
| Resolución (dB) | 0.01 dB |
| longitud de onda de calibración (nm) | Las demás: |
| Tipo de detector | EnGaAs |
| Conector óptico | Se utilizará el sistema de control de velocidad de la unidad de control. |
Módulo VFL
| Parámetro | Especificación |
|---|---|
| Potencia de salida | > 0,5 mW |
| longitud de onda | 650 nm |
| Conector óptico | Se utilizará el sistema de control de velocidad de la unidad de control. |
| Tipo de fibra | El número de datos que se incluyen en el anexo |
Paquete estándar
| Punto de trabajo | Descripción | Cantidad |
|---|---|---|
| 1 | Pruebador de PON | 1 unidad |
| 2 | Manual del usuario | 1 por ciento |
| 3 | Cable USB | 1 por ciento |
| 4 | CD de software | 1 por ciento |
| 5 | 1Batería AA de 5 V | 3 por ciento |
