Reflectómetro óptico en el dominio del tiempo | Equipo de prueba OTDR | Potente rendimiento, funcionamiento más sencillo y trabajo eficiente
Datos del producto:
| Lugar de origen: | China, Shenzhen |
| Nombre de la marca: | DF/OEM/Nuetral |
| Certificación: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número de modelo: | Reflectómetro de dominio de tiempo óptico |
Pago y Envío Términos:
| Cantidad de orden mínima: | Negociable |
|---|---|
| Precio: | negotiable denpend on QTY |
| Detalles de empaquetado: | Caja de ampolla + cartón |
| Tiempo de entrega: | Entre 5 y 9 días laborables dependiendo del QTY |
| Condiciones de pago: | En el caso de las empresas de servicios financieros, el importe de las cuotas es igual al importe de |
| Capacidad de la fuente: | 1000 unidades/día |
|
Información detallada |
|||
| Nombre del producto: | Reflectómetro óptico en el dominio del tiempo | Equipo de prueba OTDR | Potente rendimiento, funcion | Longitud de onda: | 850/1300 1310/1550 1310/1490/1550 1625 |
|---|---|---|---|
| Interfaz óptica: | FC/UPC (PC y APC son seleccionables) | Interfaz de datos: | Interfaz USB, interfaz de tarjeta SD |
| Puerto de comunicación: | USB | Distancia máxima de prueba: | 3KM |
| Temperatura de funcionamiento ((°C): | -10～+50°C | Dimensiones (alto x ancho x profundidad): | 150x235x66mm |
| Peso: | 1,5 kg | Marca de fibra: | Corning, YOFC, OFS, Draka |
| Resaltar: | Equipo de prueba OTDR con garantía,reflectómetro óptico en el dominio del tiempo para fibra óptica,rendimiento potente del probador OTDR |
||
Descripción de producto
Un reflectómetro óptico en el dominio del tiempo (OTDR) es un instrumento crucial que se utiliza para caracterizar y probar fibras ópticas, lo que ayuda a identificar fallas, medir pérdidas y garantizar la integridad de las redes de fibra óptica.
Descripción general del reflectómetro óptico en el dominio del tiempo
Diseñado para cumplir con los requisitos de medición para FTTx, redes de área metropolitana, redes troncales y otras aplicaciones de redes ópticas.

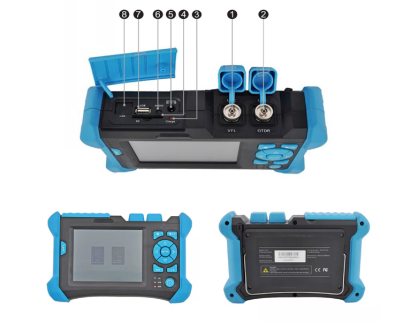

Aplicaciones del reflectómetro óptico en el dominio del tiempo
- Interfaz óptica 1/VFL
- Interfaz óptica 2/OTDR
- Indicador de carga
- interfaz de tarjeta SD
- Interfaz del adaptador de corriente
- Interfaz de auriculares
- interfaz USB
- interfaz ethernet
Características del reflectómetro óptico en el dominio del tiempo
- Pantalla táctil grande con teclas de acceso directo para una fácil operación
- Batería de polímero de litio de gran capacidad con jornada de trabajo ampliada
- Pruebas inteligentes con operación simple y funcionalidad potente
- Tarjeta de memoria + tarjeta SD con amplia capacidad de almacenamiento de trazas
- Capaz de cumplir con los requisitos de prueba FTTx
- Múltiples opciones de longitud de onda disponibles
- Diseño de carcasa sólida con protección a prueba de polvo y golpes.
Especificaciones técnicas
| Longitud de onda (nm) | 850/1300 | 1310/1550 | 1310/1490/1550 | 1625 |
|---|---|---|---|---|
| Rango dinámico (dB) | 21/19 | 32/30 | 32/30/30 | 344, 365 |
| Ancho de pulso (ns) | 5,20,40,80,160,320,640,1280 | 5,10,20,40,80,160,320,640,1280,2560,5120,10240,20480 | ||
| Zona ciega del evento (m) | 10 | ≤1,8 | ||
| Zona ciega de atenuación (m) | 20 | ≤10 | ||
| Mostrar | Pantalla táctil LCD de 5,6" | |||
| Linealidad (dB/dB) | ±0,05 | |||
| Umbral de pérdida (dB) | 0,05 | |||
| Relación de resolución de pérdidas (dB) | 0,01 | |||
| Relación de resolución de muestreo (m) | 0,125 a 8 | |||
| Punto de muestreo | 32K | |||
| Incertidumbre de la distancia (m) | ±(1 m + 5 x 10 x distancia + intervalo de muestreo) | |||
| Alcance de distancia (km) | 0,3 a 180 | |||
| Duración típica de actualización en tiempo real | 0,2 | |||
| Capacidad de memoria de traza | Tarjeta SD (4G), > 10000 piezas | |||
| Duración de la medición | Definido por el usuario; Se pueden seleccionar 5 s, 10 s, 15 s, 30 s, 1 min, 2 min y 3 min. | |||
Especificaciones generales
| Dimensiones (alto x ancho x profundidad) | 150x235x66mm |
|---|---|
| Peso | 1,5 kg |
| Temperatura | Temperatura de funcionamiento -10°C a 50°C Temperatura de la memoria -40°C a 70°C |
| Humedad relativa | 0% a 95% (sin condensación) |
| Fuente de alimentación | Batería de litio; duración del trabajo continuo ≥ 8 horas |
Categoría de interfaz
| Interfaz óptica | FC/UPC (PC y APC son seleccionables) |
|---|---|
| Interfaz de datos | Interfaz USB, interfaz de tarjeta SD |
Orientación de falla visible VFL
| Longitud de onda | 650nm |
|---|---|
| Potencia de salida (dBm) | ≥ -3 |
| Distancia máxima de prueba | 3KM |
Capacidades del medidor OTDR
- Modo de medición automática: configuración automática de parámetros, almacenamiento y análisis de datos de seguimiento
- Modo de medición de múltiples longitudes de onda: análisis de la atenuación de la fibra en diferentes longitudes de onda
- Función de fijación de trazas: comparación de trazas en la misma pantalla para instalación de fibra multinúcleo
- Función de análisis de longitudes de onda múltiples: comparación y análisis de archivos de seguimiento
- Pruebas en línea FTTx con divisor e identificación de extremos de fibra
- Batería recargable de iones de litio de gran capacidad con más de 8 horas de tiempo de espera
- Formato de archivo Bellcore (.sor) con almacenamiento para más de 10.000 trazas
- Detección de luz de comunicación para protección de equipos.
- Detección del estado de conexión para monitoreo del estado de la instrumentación
- Cambio flexible entre los modos de medición promedio y en tiempo real
Software para PC Administrador de seguimiento de OTDR
- Capacidades de modificación masiva e impresión por lotes
- Generación de informes de prueba personalizables
- Múltiples modos de impresión: página única, trazo único, lote, trazo múltiple, forma de onda múltiple
- Opciones de impresión personalizadas y configuración de página
- Comparación de diferencias de formas de onda para análisis de cambios de parámetros

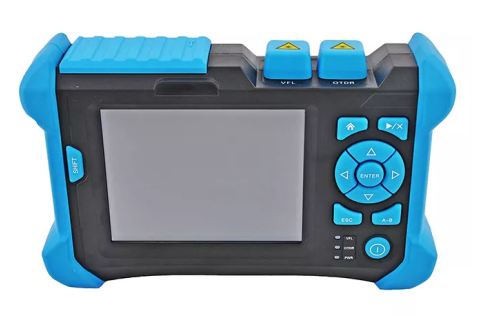

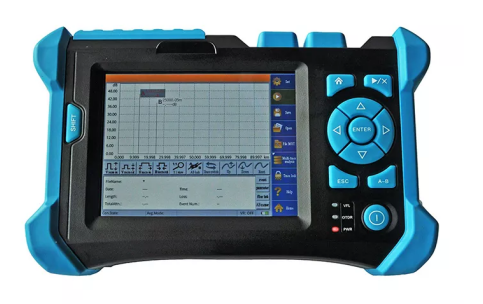

Reflectómetro óptico en el dominio del tiempo
¿Por qué elegir TAKFLY?
- Más de 26 años de experiencia en fabricación de productos de fibra óptica.
- Más de 450 trabajadores de montaje con más de 3 años de experiencia.
- Más de 10 ingenieros de I+D dedicados a la innovación
- 16 Alemania importó máquinas de inyección y 16 líneas de producción.
- Más de 30 máquinas de prueba, incluidos instrumentos de prueba OTDR, 3D, VFL, IL&RL
- Se acepta la marca OEM
- Participación en exposiciones globales: OFC, ECOC, CommunicAsia y más
Control de calidad
- Inspección entrante de materia prima antes de la producción.
- Inspección completa después de cada proceso individual.
- Controles exhaustivos de producción a medio hacer
- Inspección completa del producto terminado antes del embalaje.
- Controles puntuales previos al envío para garantizar la calidad
Información de entrega
Muestras:1-3 días laborables
Orden de producción en masa:3-7 días laborables
Embalaje:Bolsa de plástico, cartón y paleta disponibles por solicitud
Preguntas frecuentes
P1: ¿Cómo puedo obtener su catálogo y lista de precios?
R1: Proporcione su correo electrónico o información de contacto a través de nuestro sitio web para consultar el catálogo y los precios.
P2: ¿Puedo negociar los precios?
R2: Sí, consideramos descuentos para cargas de contenedores múltiples de productos mixtos.
P3: ¿A cuánto ascenderán los gastos de envío?
A3: Los gastos de envío dependen del tamaño y método del envío. Ofrecemos cotizaciones a pedido.
P4: ¿Puedo visitarte?
A4: Sí, nuestra fábrica está en Shenzhen, China. Por favor contáctenos para programar una cita.
P5: ¿Qué pasa si hay un problema de calidad cuando recibimos los productos?
A5: Si surgen problemas de calidad, proporcione fotos para nuestra referencia. Nuestro departamento de control de calidad investigará y brindará soluciones mientras implementa futuras mejoras de calidad.
P6: ¿Cuáles son sus condiciones de embalaje?
A6: El embalaje estándar incluye blister y cajas de cartón. Embalaje personalizado disponible según los requisitos del cliente.
P7: ¿Cuáles son sus condiciones de pago?
A7: T/T 30% de depósito, 70% restante antes de la entrega. Proporcionamos fotografías del producto y del paquete antes del pago final.
P8: ¿Cuáles son sus condiciones de entrega?
A8: EXW, MANDO, CFR, CIF, DDU disponibles.
P9: ¿Qué tal su tiempo de entrega?
A9: Generalmente 5-7 días hábiles después de recibir el pago por adelantado. El tiempo específico depende de los artículos y la cantidad del pedido.
P10: ¿Pueden producir según las muestras?
A10: Sí, podemos producir según sus muestras o dibujos técnicos.
