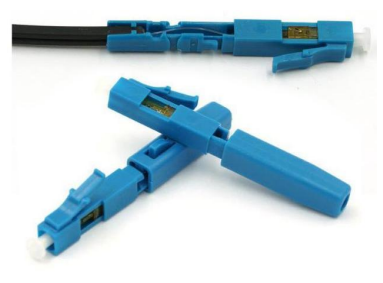

Conector rápido de fibra instalable en campo LC/UPC ensamblado en campo FTTH (UPC integrado) para cable de acometida interior
Datos del producto:
| Lugar de origen: | China, Shenzhen |
| Nombre de la marca: | DF/OEM/Nuetral |
| Certificación: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número de modelo: | Conector rápido de fibra instalable en campo LC/UPC ensamblado en campo FTTH (UPC integrado) para ca |
Pago y Envío Términos:
| Cantidad de orden mínima: | Negociable |
|---|---|
| Precio: | negotiable denpend on QTY |
| Detalles de empaquetado: | Caja de ampolla + cartón |
| Tiempo de entrega: | Entre 5 y 9 días laborables dependiendo del QTY |
| Condiciones de pago: | En el caso de las empresas de servicios financieros, el importe de las cuotas es igual al importe de |
| Capacidad de la fuente: | 1000 unidades/día |
|
Información detallada |
|||
| Nombre del producto: | Conector rápido de fibra instalable en campo LC/UPC ensamblado en campo FTTH (UPC integrado) para ca | Diámetro de fibra: | Cable de bajada 2,0*3,0mm |
|---|---|---|---|
| Cara final pulida: | UPC/APC | Pérdida de inserción:: | Valor medio≤0,25 dB, valor máximo≤0,4 dB Min |
| Pérdida de retorno:: | >45dB, típico >50dB (pulido UPC de fibra SM) | Resistencia a la tracción:: | <30N (<0,2 dB con presión impresa) |
| Temperatura de funcionamiento: | -40°C～+85°C | Marca de fibra: | Corning, YOFC, OFS, Draka |
| Resaltar: | Conector LC/UPC montado en campo FTTH,conector rápido de fibra para cables de caída en interiores,conector de fibra óptica UPC integrado |
||
Descripción de producto
Conector rápido de fibra instalable en campo LC/UPC ensamblado en campo FTTH (UPC integrado) para cable de acometida interior
El conector óptico rápido utiliza la última generación de tecnología Rapid Ready-Terminal. Después de la terminación, tanto el rendimiento óptico como el mecánico cumplen con los estándares de cables de conexión y permiten el empalme mecánico en el sitio para la creación de cables de conexión.
Aplicaciones
- Conexiones de escritorio en entorno LAN
- Red de acceso óptico
- Aplicaciones de Fibra al Suscriptor (FTTX)
- Paneles de conexión
- Terminación directa del equipo
- Redes FTTx
- Reconstrucción del cableado de la sala de equipos ópticos.
Características clave
- Tronco de fibra instalado de fábrica
- No requiere epoxi ni pulido.
- Terminación de fibra de campo rápida y sencilla
- Elimina el exceso de longitud del cable y el almacenamiento de empalmes flexibles
- Solución rentable
- Baja pérdida de inserción y pérdida de retrorreflexión.
- Operación extremadamente fácil
- Corto tiempo de operación
Parámetros técnicos
| Parámetro | Especificación |
|---|---|
| Diámetro de fibra | Cable de bajada 2,0*3,0mm |
| Diámetro del cable | 3,0 mm |
| Cara final pulida | UPC/APC |
| Pérdida de inserción | Valor medio ≤0,25 dB, valor máximo ≤0,4 dB Mín. |
| Pérdida de retorno (fibra SM UPC) | >45dB, típico >50dB |
| Pérdida de retorno (APC de fibra SM) | Mín.>55dB, típ. >55dB |
| Fuerza de retención de fibra | <30N (<0,2 dB con presión impresa) |
Pruebas de componentes
| Tipo de prueba | Condiciones |
|---|---|
| prueba de giro | Carga de 7N, 5 ciclos en una prueba. |
| prueba de tracción | Carga 10N, 120 segundos |
| Prueba de caída | 1,5 m de altura, 10 repeticiones |
| Prueba de durabilidad | 200 repeticiones de conexión/desconexión. |
| prueba de vibración | 3 ejes 2 horas/eje, 1,5 mm (pico-pico), 10 a 55 Hz (45 Hz/min) |
| Envejecimiento Térmico | +85℃±2℃, 96 horas |
| prueba de humedad | 90 a 95% HR, temperatura 75 ℃ durante 168 horas |
| Ciclo Térmico | -40 a 85 ℃, 21 ciclos durante 168 horas |
Tipos de conectores disponibles: LC/UPC SM, LC/APC SM, LC/UPC MM (50/125, 62,5/125)
Soluciones relevantes
Conector de fácil operación directamente compatible con dispositivos ONU, con una resistencia de sujeción superior a 5 kg. Ampliamente utilizado en proyectos de revolución de redes FTTH, lo que reduce el uso de enchufes y adaptadores y ahorra costos de proyecto.
Con conector estándar 86 y adaptador, permite la conexión entre el cable de acometida y el cable de conexión. El enchufe estándar 86 proporciona una protección completa gracias a un diseño único.
Aplicable para conexiones con cable interior montable en campo, cable flexible, cable de conexión y transformación de cable de conexión de sala de datos. Directamente compatible con dispositivos ONU específicos.
¿Por qué elegir TAKFLY?
- Más de 26 años de experiencia en fabricación de productos de fibra óptica.
- Más de 450 trabajadores de montaje con más de 3 años de experiencia.
- Más de 10 ingenieros de I+D
- 16 Alemania importó máquinas de inyección y 16 líneas de producción.
- Más de 30 máquinas de prueba: instrumentos de prueba OTDR, 3D, VFL, IL&RL, probadores de resistencia a la tensión, probadores de resistencia al aplastamiento, probadores de medidores de potencia, comprobadores de luz
- Se acepta la marca OEM
- Participación en exposiciones globales: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Control de calidad
- Inspección entrante de materia prima antes de la producción.
- Inspección completa después de cada proceso individual.
- Controles exhaustivos de producción a medio hacer
- Inspección completa del producto terminado antes del embalaje.
- Controles al azar previos al envío
Información de entrega
- Muestras: 1-3 días laborables
- Orden de producción en masa: 3-7 días hábiles
- Embalaje: Bolsa de plástico, cartón y paleta disponibles por solicitud
Preguntas frecuentes
P1: ¿Cómo puedo obtener su catálogo y lista de precios?
R1: Proporcione su correo electrónico o información de contacto a través de nuestro sitio web para consultar el catálogo y los precios.
P2: ¿Puedo negociar los precios?
R2: Sí, consideramos descuentos para cargas de contenedores múltiples de productos mixtos.
P3: ¿A cuánto ascenderán los gastos de envío?
A3: Los gastos de envío dependen del tamaño y método del envío. Ofrecemos cotizaciones a pedido.
P4: ¿Puedo visitarte?
A4: Sí, nuestra fábrica está en Shenzhen, China. Por favor contáctenos para programar una cita.
P5: ¿Qué pasa si hay un problema de calidad cuando recibimos los productos?
A5: Si surgen problemas de calidad, proporcione fotos para nuestra referencia. Nuestro departamento de control de calidad investigará y brindará soluciones mientras implementa futuras mejoras de calidad.
P6: ¿Cuáles son sus condiciones de embalaje?
A6: El embalaje estándar incluye blister y cajas de cartón. Embalaje personalizado disponible según los requisitos del cliente.
P7: ¿Cuáles son sus condiciones de pago?
A7: T/T 30% de depósito, 70% restante antes de la entrega. Proporcionamos fotografías del producto y del paquete antes del pago final.
P8: ¿Cuáles son sus condiciones de entrega?
A8: EXW, MANDO, CFR, CIF, DDU disponibles.
P9: ¿Qué tal su tiempo de entrega?
A9: Generalmente 5-7 días hábiles después de recibir el pago por adelantado. El tiempo específico depende de los artículos y la cantidad del pedido.
P10: ¿Pueden producir según las muestras?
A10: Sí, podemos producir según sus muestras o dibujos técnicos.
Si está interesado en nuestros productos o tiene alguna pregunta, ¡no dude en contactarnos en cualquier momento!
