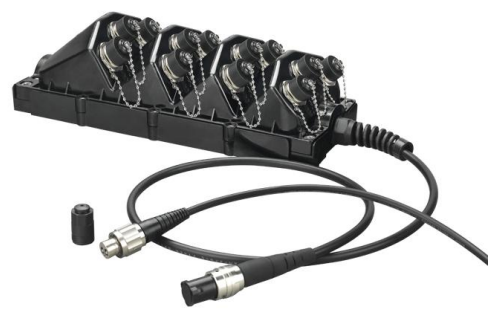

Caja de campo óptica FTTX de China para redes de campo FTTX Caja impermeable para exteriores preconectorizada
Datos del producto:
| Lugar de origen: | China, Shenzhen |
| Nombre de la marca: | DF/OEM/Nuetral |
| Certificación: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número de modelo: | Caja de campo óptica FTTX de China para redes de campo FTTX Caja impermeable para exteriores precone |
Pago y Envío Términos:
| Cantidad de orden mínima: | Negociable |
|---|---|
| Precio: | negotiable denpend on QTY |
| Detalles de empaquetado: | Caja de ampolla + cartón |
| Tiempo de entrega: | Entre 5 y 9 días laborables dependiendo del QTY |
| Condiciones de pago: | En el caso de las empresas de servicios financieros, el importe de las cuotas es igual al importe de |
| Capacidad de la fuente: | 1000 unidades/día |
|
Información detallada |
|||
| Nombre del producto: | Caja de campo óptica FTTX de China para redes de campo FTTX Caja impermeable para exteriores precone | Puerto: | 1-12 |
|---|---|---|---|
| Dimensión: | 365*137*90mm sin tapa 375*142*120mm con tapa | Protección de ingreso: | IP67 |
| Radio de curvatura: | 20d | Resistencia a la tracción: | 1200N a largo plazo |
| Adaptador: | Mini SC (1F)、Harened(1F)、ODVA(1F y 2F)、PTLC(2F)、AARC(2F y 4F)、 Toma de corriente 3P | Temperatura de funcionamiento: | -40℃ ~ +80℃ |
| Garantía: | 1-3 años | Marca de fibra: | Corning, YOFC, OFS, Draka |
| Resaltar: | Caja impermeable para exteriores FTTX,caja de fibra óptica preconectorizada,caja de red de campo FTTX |
||
Descripción de producto
Recinto de campo FTTX para redes exteriores
China Optical FTTX Field Enclosure es un recinto exterior pre-conectado e impermeable diseñado para redes de campo FTTX.Esta solución económica de distribución de fibra ofrece una alta compatibilidad y un fácil funcionamiento para varios métodos de instalación, incluido el montaje en pared, instalación aérea, y la sostenibilidad del poste.
Resumen del producto
El recinto FTTX representa una solución avanzada de distribución de fibra para aplicaciones al aire libre.Apto para FTTH, FTTA y otros entornos desafiantes, este recinto proporciona un rendimiento confiable en diversos escenarios de instalación.
Escenarios de aplicación
Aplicaciones de campo FTTH
En las implementaciones de FTTH, el recinto FTTX puede reemplazar las unidades ONU o FDH tradicionales.Cuando se emparejan con conectores impermeables IP67 1-48F preensambladosEl preensamblaje en fábrica elimina los requisitos de empalme de fibra.reducir la necesidad de operadores altamente cualificados y aumentar la eficiencia de la instalación en un 40%.
Aplicaciones en el campo del FTTA
En las aplicaciones FTTA, el recinto sirve como caja de agregación/demarcación que conecta las unidades RRU y BBU.Sustituye las topologías de red estelar que requieren cables dúplex individuales para cada RRU con un cable híbrido de fibra múltiple único más eficiente desde BBU hasta el recintoLa distribución de energía a las RRU se facilita mediante conectores de alimentación integrados.
Gestión de cables troncales
El recinto aborda los desafíos de conexión del cable troncal con glándulas de cable a prueba de torsión (plástico o metal) que alojan cables de diámetro exterior de 5 mm a 14 mm.Los sujetadores internos aseguran los cables principales y los miembros de resistencia para resistir la fuerza de tracción de 1200N a largo plazoLa capacidad de hasta 24 mangas de protección de empalme y 2 divisores PLC permite una distribución eficiente de fibra.
Aplicaciones de prospección y comunicación
Ideal para comunicaciones de campo que requieren una reubicación frecuente de cables, la construcción robusta de la carcasa soporta tirones de alta resistencia y uso repetido.Los cables blindados y los miembros de resistencia están asegurados con sujetadores para mantener la capacidad de resistencia a la tracción de 1200NLos materiales de alta resistencia y el diseño de la interfaz de arco aseguran un funcionamiento confiable en condiciones de choque.
Características clave
- Alta compatibilidad con ODVA, Hconn (compatible con OptiTap), Mini SC, ODC, PTLC, PTMPO y adaptadores de alimentación
- Opciones de ensamblaje en fábrica o en campo
- Resistencia a la fuerza de tracción a largo plazo de 1200 N
- 2 a 12 puertos para conectores rígidos de una o varias fibras
- Capacidades de división de fibra de manga de PLC o de empalme
- Calificación de impermeabilidad IP68
- Instalaciones de montaje en pared, aéreas o para sujetar postes
- La superficie angular reducida y la altura optimizada evitan las interferencias de los conectores
- Cumplimiento de las normas IEC 61753-1
- 40% de ahorro de tiempo de funcionamiento
Especificaciones técnicas
| Especificación | Detalles |
|---|---|
| Dimensión L × W × H | 365 × 137 × 90 mm (sin cubierta) 375 × 142 × 120 mm (con cubierta) |
| Protección contra la entrada | Protección IP67 |
| Rango de temperatura | -40 °C a +80 °C |
| Miembro de la resistencia del cable | Con o sin armadura |
| Tipo de cable | Híbrido o no híbrido |
| OD de cable redondo | 5.0 mm a 14 mm |
| Dimensión del cable plano | 4.6×8.9 mm |
| Material de la chaqueta de cable | LSZH, TPU o PE |
| Radius de flexión | 20D |
| Resistencia al aplastamiento del cable | 200N/cm a largo plazo |
| Resistencia a la tracción | 1200N a largo plazo |
| Resistencia al UV | Se trata de una norma ISO 4892-3. |
| Calificación de protección contra incendios | Se aplican los siguientes requisitos: |
| Número de PLC | 1 a 2 PCS |
| Número de fundas de protección | 1 a 24 PCS |
Información sobre el pedido
| Parámetro | Opciones |
|---|---|
| Adaptador | Se utilizará una toma de corriente con una conexión de conexión a un conductor eléctrico. |
| Puertos | 1 al 12 |
| Modo de fibra | El número de datos que se incluyen en el anexo |
| El cable | 1/2/4/8/Personalizado |
| Tipo de cable | PLC híbrido redondo, redondo y sin blindaje, plano y redondo |
| PLC | Con PLC/sin PLC |
| Cubierta de fusión | Con manga de fusión/sin manga de fusión |
| El Terminator. | Se trata de una combinación de las siguientes técnicas: |
| Método de instalación | Instalación en la pared, soporte aéreo, soporte de postes |
Dibujos técnicos
Imágenes del producto
¿Por qué elegir TAKFLY?
- Más de 26 años de experiencia en la fabricación de fibra óptica
- Más de 450 trabajadores de montaje con más de 3 años de experiencia
- 10 + Ingenieros dedicados de I + D
- 16 Máquinas de inyección y líneas de producción importadas de Alemania
- Más de 30 máquinas de ensayo, incluidos los instrumentos de ensayo OTDR, 3D, VFL, IL&RL
- Equipo de ensayo completo: resistencia a la tensión, resistencia al aplastamiento, medidor de potencia, controladores de luz
- Se acepta la marca OEM
- Participación en la exposición mundial: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Exposición electrónica de fuentes globales
Control de calidad
- Control puntual de las materias primas antes de la producción
- Inspección completa después de cada proceso individual
- Verificación exhaustiva de la producción a medio término
- Inspección completa del producto terminado antes del embalaje
- Verificaciones puntuales previas al envío
Información sobre la entrega
- Muestras: 1 a 3 días hábiles
- Orden de producción en masa: 3-7 días hábiles
- Embalaje: Bolsas de plástico, cartones y palets disponibles bajo petición
Preguntas frecuentes
P1: ¿Cómo puedo obtener su catálogo y lista de precios?
Por favor, proporcione su correo electrónico o información de contacto a través de nuestro sitio web para recibir nuestro catálogo y lista de precios.
P2: ¿Puedo negociar los precios?
Sí, podemos considerar descuentos para cargas de contenedores múltiples de mercancías mixtas.
P3: ¿Cuánto serán los gastos de envío?
Los gastos de envío dependen del tamaño del envío y del método de envío.
P4: ¿Puedo visitarte?
¡Claro! Nuestra fábrica está ubicada en Shenzhen, China. Por favor póngase en contacto con nosotros para programar una cita.
P5: ¿Qué pasa si hay un problema de calidad cuando recibimos las mercancías?
Si encuentran problemas de calidad al desempacar, por favor tomen fotos para nuestra referencia.junto con la implementación de mejoras de calidad para la producción futura.
P6: ¿Cuáles son sus términos de embalaje?
Por lo general empacamos productos en cajas de ampollas y cartones, pero podemos acomodar las solicitudes de embalaje personalizado de los clientes.
P7: ¿Cuáles son sus términos de pago?
T/T 30% como depósito, y 70% de saldo antes de la entrega.
P8: ¿Cuáles son sus términos de entrega?
Exención del derecho de aduana
P9: ¿Qué tal su tiempo de entrega?
En general, 5-7 días laborables después de recibir el pago por adelantado.
P10: ¿Puede producir de acuerdo con las muestras?
Sí, podemos fabricar productos basados en sus muestras o dibujos técnicos.
