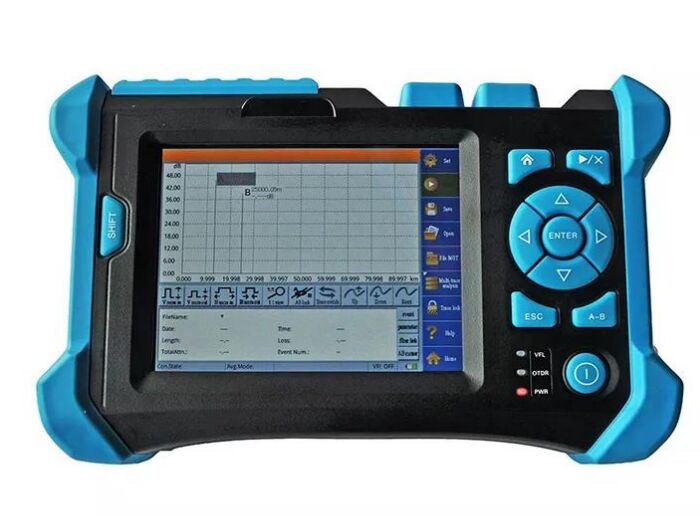

Reflectómetro óptico de dominio de tiempo otdr Grandes teclas de acceso directo de pantalla táctil fáciles de operar
Datos del producto:
| Lugar de origen: | China, Shenzhen |
| Nombre de la marca: | Takfly/OEM |
| Certificación: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número de modelo: | Reflectómetro de dominio de tiempo óptico |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 piezas |
|---|---|
| Precio: | can be negotiable |
| Detalles de empaquetado: | Espo + caja + cartón |
| Tiempo de entrega: | 3-7 días laborables |
| Condiciones de pago: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 50000 unidades por mes |
|
Información detallada |
|||
| Nombre del producto: | Reflectómetro de dominio de tiempo óptico | Peso: | 1,5 kg |
|---|---|---|---|
| Temperatura de funcionamiento: | -10°C a 50°C | Temperatura de la memoria: | -40°C a 70°C |
| Distancia máxima de prueba: | 3KM | Dimensión (H x W x D): | 150x235x66mm |
| Resaltar: | Pruebador OTDR de fibra óptica con pantalla táctil,teclas de acceso directo del reflectómetro del dominio óptico del tiempo,OTDR de pantalla grande para pruebas de fibra |
||
Descripción de producto
Reflectómetro óptico en el dominio del tiempo (OTDR)
Resumen del producto
Reflectómetro óptico avanzado de dominio de tiempo con pantalla táctil grande con teclas de acceso directo para una operación fácil, diseñado para pruebas integrales de redes de fibra óptica.
- Gran pantalla táctil + teclas de acceso directo para un funcionamiento intuitivo
- Batería de litio de polímero de gran capacidad con horas de trabajo prolongadas
- Pruebas inteligentes con un funcionamiento sencillo y funcionalidades potentes
- Tarjeta de memoria + soporte de tarjeta SD con una amplia capacidad de almacenamiento de rastro
- Capacidades de ensayo de FTTx completas
- Opciones de múltiples longitudes de onda disponibles
- Diseño de carcasa sólida y robusta con protección a prueba de polvo y choques
Beneficios mejorados para el rendimiento
Un rendimiento más potente, una operación mucho más fácil, un trabajo más eficiente.
Diseñados para satisfacer los requisitos de medición de las redes FTTx, de las redes de área metropolitana, de las redes troncales y de otras aplicaciones de redes ópticas.
Identificación de la interfaz
- 1 Interfaz óptica 1/VFL
- 2 Interfaz óptica 2/OTDR
- 3 Indicador de carga
- 4 Interfaz de tarjeta SD
- 5 Interfaz del adaptador de alimentación
- 6 Interfaz del auricular
- 7 Interfaz USB
- 8 Interfaz Ethernet
Especificaciones técnicas
| Parámetro | Especificaciones |
|---|---|
| longitud de onda (nm) | Las demás partidas de los artículos del capítulo 85 |
| Rango dinámico (dB) | 21/19, 32/30, 32/30/30, 344, 365 |
| Ancho de pulso (ns) | 5, 10, 20, 40, 80, 160, 320, 640, 1280, 2560, 5120, 10240, 20480 y otros ejemplos |
| Zona ciega de eventos (m) | 10, ≤ 1.8 |
| Zona ciega de atenuación (m) | 20, ≤ 10 |
| Muestra | 5Pantalla táctil LCD de 6 pulgadas |
| Linealidad (dB/dB) | ± 005 |
| Limite de pérdida (dB) | 0.05 |
| Ratio de resolución de pérdida (dB) | 0.01 |
| Proporción de resolución de muestreo (m) | 0.125 a 8 |
| Punto de muestreo | 32K |
| Incertidumbre de la distancia (m) | ± ((1 m + 5 × 10 × distancia + intervalo de muestreo) |
| Distancia de alcance (km) | 0.3 a 180 |
| Duración (s) típica (s) de actualización en tiempo real | 0.2 |
| Capacidad de memoria del rastreo | Tarjeta SD (4G), > 10.000 piezas |
| Duración de la medición | Definido por el usuario; 5 segundos, 10 segundos, 15 segundos, 30 segundos, 1 minuto, 2 minutos, 3 minutos seleccionables |
Especificaciones generales
| Parámetro | Especificaciones |
|---|---|
| Las dimensiones (H × W × D) | Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1 y M2. |
| Peso | 1.5KG |
| Temperatura | Funcionamiento: -10 °C a 50 °C Almacenamiento: -40°C a 70°C |
| Humedad relativa | 0 a 95% (no condensación) |
| Fuente de alimentación | Batería de litio; funcionamiento continuo ≥ 8 horas |
Especificaciones de la interfaz
| Tipo de interfaz | Especificaciones |
|---|---|
| Interfaz óptica | FC/UPC (PC y APC seleccionables) |
| Interfaz de datos | Interfaz USB, interfaz de tarjeta SD |
Orientación de fallas visible (VFL)
| Parámetro | Especificaciones |
|---|---|
| longitud de onda | 650 nm |
| Potencia de salida (dBm) | ≥ -3 |
| Distancia máxima de ensayo | 3KM |
Las notas técnicas
- Las especificaciones técnicas describen el rendimiento garantizado mediante mediciones típicas de los conectores del modelo PC.
- Rango dinámico medido bajo la anchura máxima del pulso y minutos de condiciones de tiempo medio
- Condiciones de medición de la zona ciega: evento de reflexión dentro de un radio de 4 km, intensidad de reflexión < -45 dB, medida por ancho mínimo de pulso
- Rango dinámico medido con y sin filtro
Características del medidor OTDR
- Modo de medición automático: ajuste automático de parámetros, almacenamiento y análisis de datos de rastreo
- Modo de medición de longitud de onda múltiple: conmutación automática de longitud de onda para el análisis de atenuación
- Función de fijación de trazas: comparación en pantalla de las trazas de medición en tiempo real y promedio.
- Análisis de longitud de onda múltiple: Comparación, visualización y análisis de cualquier archivo de rastreo
- Pruebas en línea de FTTx con identificación del separador y del extremo de la fibra
- Batería de iones de litio de gran capacidad con tiempo de espera > 8 horas
- Formato de archivo Bellcore (.sor) con capacidad de almacenamiento de más de 10.000 trazas
- Detección de luz de comunicación para la protección del equipo
- Detección del estado de la conexión para el seguimiento inmediato del estado
- Cambios de modo de medición flexibles mediante teclas de acceso directo
OTDR Traces Manager Software para PC
- Capacidades de modificación a granel e impresión por lotes
- Generación de informes de ensayo personalizados basados en los requisitos del usuario
- Modos de impresión flexibles: impresión de una sola página en una sola vía, impresión por lotes, impresión de una sola página en varias vías, pantalla de múltiples formas de onda
- Opciones de impresión personalizadas y configuración de páginas
- Comparación de la diferencia de forma de onda: Muestra de múltiples formas de onda en la misma ventana para el análisis del cambio de parámetro
