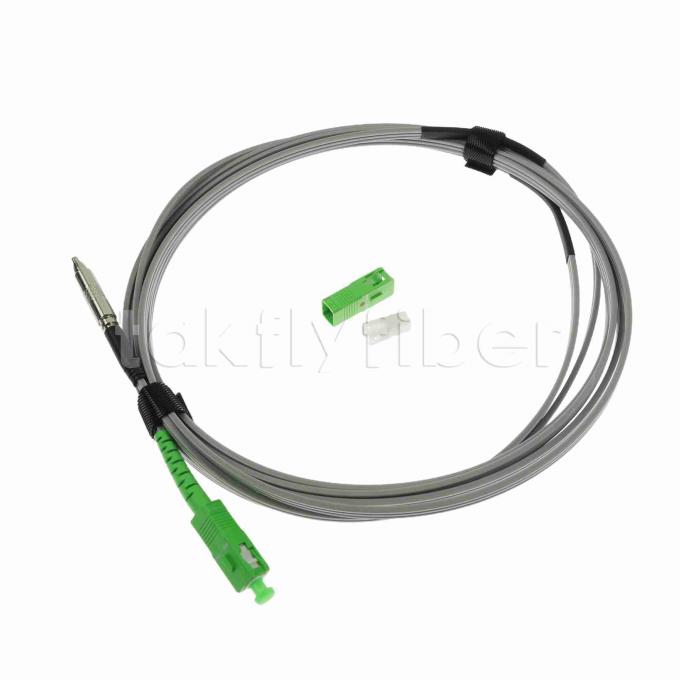

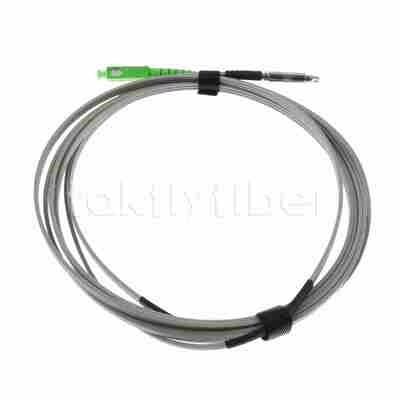

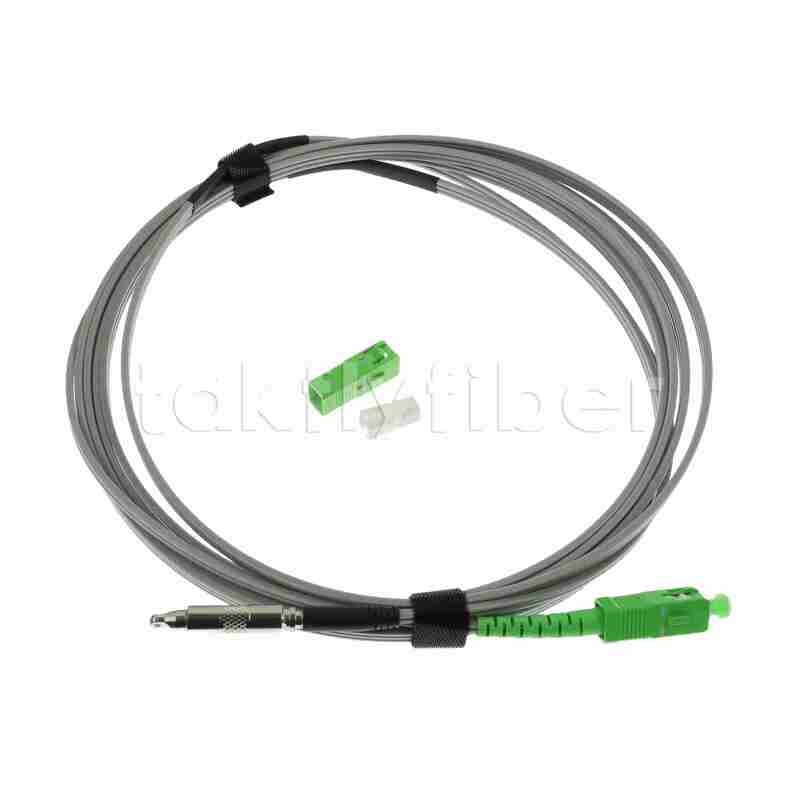

2.0x5.2mm SC/APC a SC/APC Ensamblajes de Cable de Derivación Empujables para FTTH y FTTP
Descripción General del Producto
Cable de Fibra Óptica Empujable FTTH FTTX SC/APC a SC/APC, SM G657A2, Chaqueta LSZH de 2.0x5.2mm
Descripción del Producto
Los ensamblajes de cable de derivación empujables Takfly están diseñados específicamente para instalaciones rápidas y limpias en redes de fibra hasta el hogar (FTTH) y fibra hasta las instalaciones (FTTP). Cada ensamblaje cuenta con un conector SC/APC terminado en fábrica diseñado para ser empujado a través de microductos, conductos o paredes, y luego encajado directamente en una carcasa terminal, eliminando la necesidad de empalmes o herramientas especializadas.
Si se enruta a través de una pared, simplemente taladre un orificio de 3/8" para la entrada del cable. El conector SC/APC empujable se puede empujar a través de un microducto o conducto existente, sin necesidad de taladrar, y una vez enrutado, la carcasa SC/APC se encaja en la férula sin herramientas. La conexión final se realiza conectando directamente a un Terminal de Red Óptica (ONT), una placa de pared o una caja.
Construidos con fibra monomodo insensible a la flexión (G.657.A2 o G.657.B3), estos ensamblajes robustos y de bajo perfil son ideales para entornos de enrutamiento estrechos como Unidades de Vivienda Unifamiliar (SFU) y Unidades de Vivienda Múltiple (MDU). Los ensamblajes se fabrican bajo pedido en longitudes personalizadas, con ojales de tracción opcionales, y están disponibles en chaquetas negras o blancas.
Especificaciones Técnicas
Atributos de Fibra Óptica
- Diámetro del campo modal: 8.6µm ±0.4µm a 1310nm
- Diámetro del revestimiento: 125.0µm ±0.7µm
- Diámetro del recubrimiento: 245µm ±10µm
- Error de concentricidad recubrimiento-revestimiento: ≤12.5µm
- Longitud de onda de corte: ≤1260nm
- Coeficiente de atenuación: 1310 ≤0.4dB, 1550 ≤0.3dB
Información del Cable FTTH
- Número de fibras: 1 núcleo
- Tipo de fibra: G657A1
- Material del miembro de resistencia: FRP
- Diámetro: 0.5mm x 2
- Cable mensajero auto-soportado: Alambre de acero, Diámetro: 1.0mm
- Cubierta exterior: LSZH Negra, Tamaño del cable: 5.0x2.0mm
Especificaciones de Prueba del Conector
| Artículo |
Especificaciones |
| Tipo |
SC/APC(1310) |
| Pérdida de Inserción |
≤0.3 dB + 0.36 dB/km×L(km) @ 1310nm
≤0.3 dB + 0.25 dB/km ×L(km) @ 1550nm |
| Pérdida de Retorno |
≥60dB |
| Cara final |
IEC 61300-3-35 |
| Durabilidad (1000 acoplamientos) |
Aumento máximo de 0.2dB |
| Temperatura de Instalación |
-10℃～+60℃ |
| Temperatura de Operación |
-25℃~70℃ |
| Temperatura de Almacenamiento |
-40℃~75℃ |
| Tracción del cable |
90N |
Rendimiento de Fibra Óptica
| Parámetro |
A Largo Plazo |
A Corto Plazo |
| Resistencia a la tracción (N) |
200 |
500 |
| Carga de aplastamiento (N) |
1000 |
2000 |
| Longitud de onda (nm) |
1310/1550 |
| Atenuación (dB) |
0.4/0.3 |
| Diámetro del revestimiento (µm) |
125±1 |
| No circularidad del revestimiento |
≤1.0% |
| Diámetro del recubrimiento (µm) |
242±7 |
Parámetros Detallados
| Nº. |
Artículo |
Unidad |
Especificación (SM G657A2) |
| 1 |
Diámetro del Campo Modal (1310nm) |
µm |
8.2~9.0 |
| 1 |
Diámetro del Campo Modal (1550nm) |
µm |
9.1~10.1 |
| 2 |
Diámetro del Revestimiento |
µm |
125±0.7 |
| 3 |
No Circularidad del Revestimiento |
% |
≤0.7 |
| 4 |
Error de Concentricidad Núcleo-Revestimiento |
µm |
≤0.5 |
| 5 |
Diámetro del Recubrimiento |
µm |
245±5 |
| 6 |
No Circularidad del Recubrimiento |
% |
≤6.0 |
| 7 |
Error de Concentricidad Revestimiento-Recubrimiento |
µm |
≤12 |
| 8 |
Longitud de Onda de Corte del Cable |
nm |
λcc ≤1260 |
| 9 |
Atenuación (Máx) 1310nm |
dB/KM |
≤0.36 |
| 9 |
Atenuación (Máx) 1550nm |
dB/KM |
≤0.25 |
| 10 |
Pérdida por Macro-Flexión (1 Vuelta × radio de 7.5mm@1550nm) |
dB |
≤0.08 |
| 10 |
Pérdida por Macro-Flexión (1 Vuelta × radio de 7.5mm@1265nm) |
dB |
≤0.25 |
Aplicaciones
- CATV
- Redes de telecomunicaciones
- Terminación de dispositivos activos
- Redes de área local (LAN)
- Redes de procesamiento de datos
- FTTH, FTTX
- Redes de área amplia (WAN)
Características Principales
- Baja pérdida de inserción y alta pérdida de reflexión
- Buena capacidad de intercambio
- Buena durabilidad
- Alta estabilidad de temperatura
- Estándar: Telcordia GR-326-CORE
