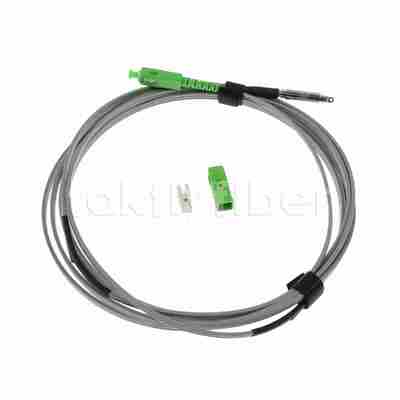

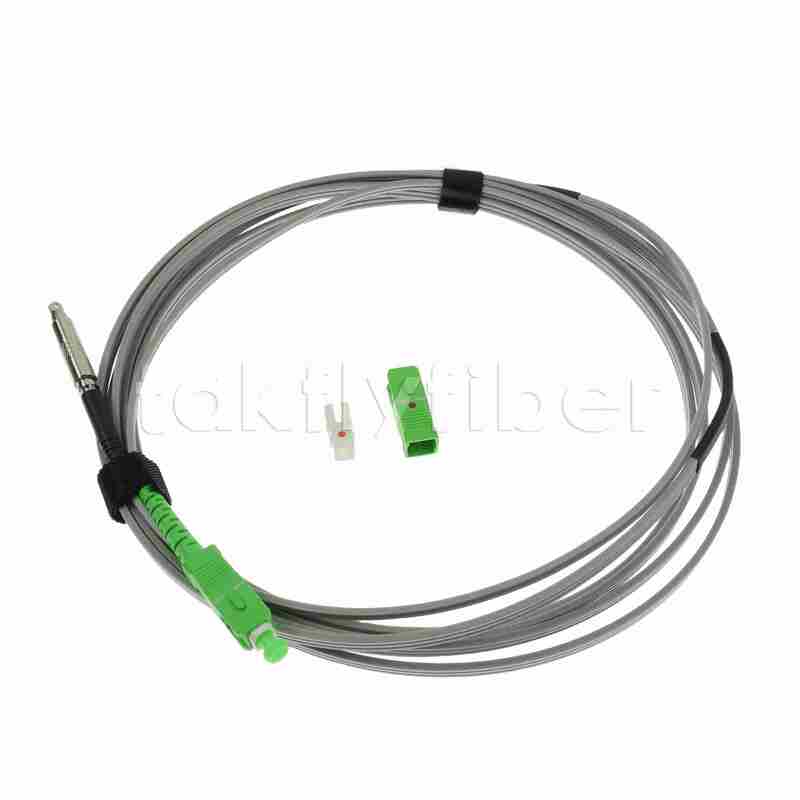

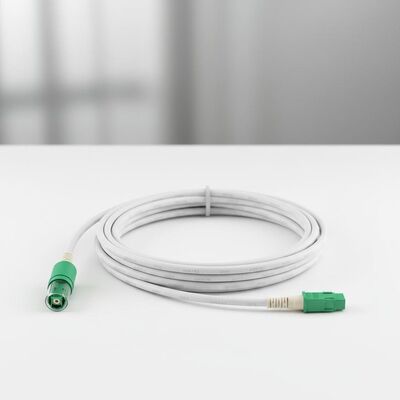

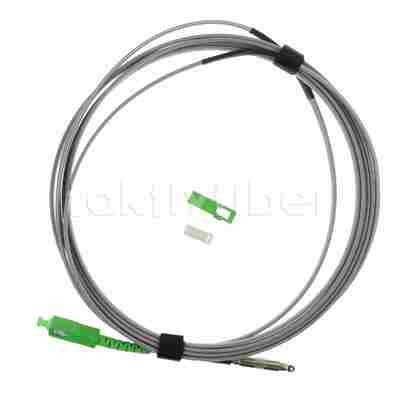

Cable de Fibra Óptica SC/APC Desmontable Tipo Bala FTTH FTTX con Chaqueta LSZH y Fibra G657A2
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | DF/OEM/Nuetral |
| Certificación: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número de modelo: | TK-PC-SAP-SA-AS-3.0-TPU |
Pago y Envío Términos:
| Cantidad de orden mínima: | 100 piezas |
|---|---|
| Precio: | US$0.01~4.69/PC |
| Detalles de empaquetado: | Embalaje estándar de exportación |
| Tiempo de entrega: | Entre 5 y 9 días laborables dependiendo del QTY |
| Condiciones de pago: | En el caso de las empresas de servicios financieros, el importe de las cuotas es igual al importe de |
| Capacidad de la fuente: | 5000pcs/día |
|
Información detallada |
|||
| Nombre del producto: | Bala extraíble SCAPC de FTTH FTTX a cable de conexión de fibra óptica SC/APC, SM G657A2, 2,0*5,2 mm, | Pérdidas de interacción: | ≤0,3dB |
|---|---|---|---|
| Pérdida de devolución: | El sistema de control de velocidad (APC) SM ≥ 60 dB | Tipo de fibra: | Los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad d |
| Diámetro: | 2.0*5,2 mm | Tipo de conector: | APC |
| Material de la chaqueta: | LSZH | Color: | Negro |
| Longitud de onda: | 1310nm, 1550 nm | Longitud: | 5m o personalizado |
| Temperatura de funcionamiento: | -20 ℃ ~ 70 ℃ | Diámetro de fibra: | 9/125 |
| Calificación: | Grado de telecomunicaciones | Certificado: | CE/ROHS/REACH: las normas de seguridad y de seguridad |
| Capacidad de producción: | 10000 unidades/día | ||
| Resaltar: | Cable de conexión de fibra óptica con conector tipo bala extraíble,LSZH Cable de lanzamiento FTTH de chaqueta,Cable de conexión de fibra SC/APC G657A2 |
||
Descripción de producto
Cable de Fibra Óptica Desmontable SC/APC a SC/APC FTTH FTTX
Este cable de fibra óptica desmontable permite la instalación de cables pre-conectores a través de microductos y pequeños orificios comunes en escenarios de despliegue FTTX. Este diseño elimina la necesidad de conductos grandes o de perforar agujeros grandes en las paredes del cliente, reduciendo los costos de despliegue de fibra y simplificando los procedimientos de instalación.
Descripción General del Producto
El conector desmontable permite la instalación de cables pre-conectores a través de microductos y pequeños orificios comunes en aplicaciones FTTX. Este diseño elimina la necesidad de conductos grandes o de perforar agujeros grandes en las paredes del cliente, reduciendo los costos de despliegue de fibra y simplificando los procedimientos de instalación.
Especificaciones de Fibra Óptica
- Diámetro del campo modal: 8.6 µm ±0.4 µm a 1310nm
- Diámetro del revestimiento: 125.0 µm ±0.7 µm
- Diámetro del recubrimiento: 245 µm ±10 µm
- Error de concentricidad recubrimiento-revestimiento: ≤12.5 µm
- Longitud de onda de corte: ≤1260nm
- Coeficiente de atenuación: 1310 ≤0.4dB, 1550 ≤0.3dB
Construcción del Cable
- Número de fibras: 1 núcleo
- Tipo de fibra: G657A1
- Material del miembro de resistencia: FRP
- Diámetro: 0.5 mm × 2
- Cable mensajero auto-soportado: Alambre de acero, diámetro 1.0 mm
- Cubierta exterior: LSZH Negro
- Tamaño del cable: 5.0 × 2.0 mm
Rendimiento del Conector
| Parámetro | Especificación |
|---|---|
| Tipo | SC/APC (1310) |
| Pérdida de Inserción | ≤0.3 dB + 0.36 dB/km×L(km) @ 1310nm ≤0.3 dB + 0.25 dB/km×L(km) @ 1550nm |
| Pérdida de Retorno | ≥60dB |
| Cara Final | IEC 61300-3-35 |
| Durabilidad (1000 Acoplamientos) | Aumento máximo de 0.2dB |
| Temperatura de Instalación | -10℃ a +60℃ |
| Temperatura de Operación | -25℃ a 70℃ |
| Temperatura de Almacenamiento | -40℃ a 75℃ |
| Tracción del Cable | 90N |
Rendimiento Mecánico de la Fibra Óptica
| Parámetro | A Largo Plazo | A Corto Plazo |
|---|---|---|
| Resistencia a la Tracción (N) | 200 | 500 |
| Carga de Compresión (N) | 1000 | 2000 |
| Longitud de Onda (nm) | 1310/1550 | |
| Atenuación (dB) | 0.4/0.3 | |
| Diámetro del Revestimiento (µm) | 125 ±1 | |
| No Circularidad del Revestimiento | ≤1.0% | |
| Diámetro del Recubrimiento (µm) | 242 ±7 | |
Parámetros Técnicos Detallados
| No. | Elemento | Unidad | Especificación (SM G657A2) |
|---|---|---|---|
| 1 | Diámetro del Campo Modal @1310nm | µm | 8.2~9.0 |
| 1 | Diámetro del Campo Modal @1550nm | µm | 9.1~10.1 |
| 2 | Diámetro del Revestimiento | µm | 125 ±0.7 |
| 3 | No Circularidad del Revestimiento | % | ≤0.7 |
| 4 | Error de Concentricidad Núcleo-Revestimiento | µm | ≤0.5 |
| 5 | Diámetro del Recubrimiento | µm | 245 ±5 |
| 6 | No Circularidad del Recubrimiento | % | ≤6.0 |
| 7 | Error de Concentricidad Revestimiento-Recubrimiento | µm | ≤12 |
| 8 | Longitud de Onda de Corte del Cable | nm | λcc ≤1260 |
| 9 | Atenuación (Máx) @1310nm | dB/KM | ≤0.36 |
| 9 | Atenuación (Máx) @1550nm | dB/KM | ≤0.25 |
| 10 | Pérdida por Macro-Curvatura (1 Vuelta × radio de 7.5mm @1550nm) | dB | ≤0.08 |
| 10 | Pérdida por Macro-Curvatura (1 Vuelta × radio de 7.5mm @1265nm) | dB | ≤0.25 |
Aplicaciones
- Sistemas CATV
- Redes de Telecomunicaciones
- Terminación de Dispositivos Activos
- Redes de Área Local (LAN)
- Redes de Procesamiento de Datos
- Despliegues FTTH, FTTX
- Redes de Área Amplia (WAN)
Características Clave
- Baja pérdida de inserción y alta pérdida de reflexión
- Excelente capacidad de intercambio
- Durabilidad superior
- Alta estabilidad a la temperatura
- Cumple con el estándar Telcordia GR-326-CORE
Con más de 10 años de experiencia en productos de fibra óptica, hemos ayudado a más de 127 clientes a expandir su negocio y aumentar sus ventas. Nuestra experiencia proporciona orientación profesional para ayudarle a ahorrar tiempo y dinero mientras mejora su rendimiento de ventas.
