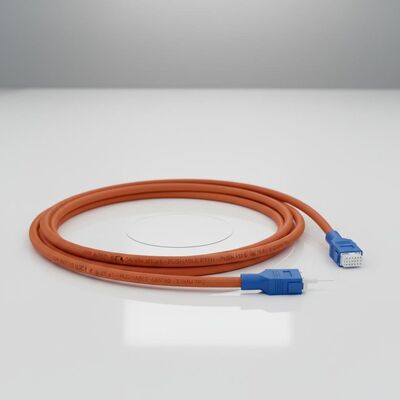

Cable de Fibra Óptica Patchcord FTTH Empujable con Clasificación CPR con Chaqueta de TPU de 3.0mm y Fibra G657A2
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | DF/OEM/Nuetral |
| Certificación: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número de modelo: | TK-PC-SAP-SA-A2-3.0-TPU |
Pago y Envío Términos:
| Cantidad de orden mínima: | 100 piezas |
|---|---|
| Precio: | US$0.01~9.99/PC |
| Detalles de empaquetado: | Embalaje estándar de exportación |
| Tiempo de entrega: | Entre 5 y 9 días laborables dependiendo del QTY |
| Condiciones de pago: | En el caso de las empresas de servicios financieros, el importe de las cuotas es igual al importe de |
| Capacidad de la fuente: | 10000 unidades/día |
|
Información detallada |
|||
| Nombre del producto: | CPR valoró la chaqueta empujable del cordón de conexión de fibra óptica SM G657A2 3.0m m TPU del cab | Pérdidas de interacción: | ≤0,3dB |
|---|---|---|---|
| Pérdida de devolución: | El sistema de control de velocidad (APC) SM ≥ 60 dB | Tipo de fibra: | SMG657A2, G657B3 |
| Diámetro: | 3,0 mm | Tipo de conector: | APC |
| Material de la chaqueta: | LSZH/TPU | Color: | Negro |
| Longitud de onda: | 1310nm, 1550 nm | Longitud: | 5m o personalizado |
| Temperatura de funcionamiento: | -20 ℃ ~ 70 ℃ | Diámetro de fibra: | 9/125 |
| Calificación: | Grado de telecomunicaciones | Certificado: | CE/ROHS/REACH: las normas de seguridad y de seguridad |
| Capacidad de producción: | 10000 unidades/día | ||
| Resaltar: | Cable de conexión de fibra óptica con clasificación CPR,Cable de bajada FTTH con chaqueta de TPU de 3,0 mm |
||
Descripción de producto
Cable de Fibra Óptica Patchcord FTTH Empujable SC con Clasificación CPR
Los cables de fibra óptica patchcord FTTH empujables SC son cables pre-terminados, delgados de 3 mm, blindados o reforzados, diseñados para una instalación rápida y sin herramientas en espacios reducidos (conductos/tuberías). Cuentan con un conector especial de estilo "bala" para facilitar el arrastre y empuje. Estos cables simplex monomodo (OS2) de 1 o múltiples núcleos son ideales para conexiones de última milla FTTx, proporcionando baja pérdida de inserción y alta durabilidad para el despliegue de fibra directo al hogar.
Características y Beneficios Clave
- Fácil Instalación: Diseñado para instalación sin herramientas, empujable y arrastrable a través de conductos o pequeños ductos, minimizando la necesidad de empalmes
- Diseño: Presenta una cubierta LSZH delgada de 3 mm, flexible, reforzada y a menudo negra para entornos hostiles, enterrados directamente o subterráneos
- Conector Pre-terminado: Equipado con conectores SC/APC o SC/UPC, con un conector de estilo bala en un extremo para evitar daños durante la instalación
- Rendimiento: Transmisión de datos de alta velocidad con baja pérdida de inserción (0.3 dB) y alta pérdida de retorno (60 dB para APC)
Especificaciones Técnicas
| Parámetro | Especificación |
|---|---|
| Tipo de cara final | PC, UPC y APC |
| Tipo de Fibra | SM G657A2 |
| Diámetro del Cable | 3.0mm |
| Pérdida de inserción | ≤ 0.3 dB |
| Pérdida de retorno | UPC SM≥50dB, APC SM≥ 60 dB |
| Repetibilidad | ≤ 0.1 |
| Durabilidad | ≤ 0.2dB |
| Intercambiabilidad | ≤ 0.2dB |
| Resistencia a la tracción | >200N |
| Temperatura de Operación | -20℃~70℃ |
| Temperatura de Almacenamiento | -40℃~80℃ |
| Material de la Funda Exterior | Cubierta Negra LSZH o TPU |
| Radio de Curvatura (Estático/Dinámico) | 10D/20D |
| Longitud | Personalizado |
Parámetros de Fibra
| Artículo | Unidad | Especificación (SM G657A2/G657B3) |
|---|---|---|
| Diámetro del Campo de Modo @1310nm | μm | 8.2~9.0 |
| Diámetro del Campo de Modo @1550nm | μm | 9.1~10.1 |
| Diámetro del Cladding | μm | 125±0.7 |
| No Circularidad del Cladding | % | ≤0.7 |
| Error de Concentricidad Núcleo-Cladding | μm | ≤0.5 |
| Diámetro del Recubrimiento | μm | 245±5 |
| No Circularidad del Recubrimiento | % | ≤6.0 |
| Error de Concentricidad Cladding-Recubrimiento | μm | ≤12 |
| Longitud de Onda de Corte del Cable | nm | λcc ≤1260 |
| Atenuación @1310nm | dB/KM | ≤0.36 |
| Atenuación @1550nm | dB/KM | ≤0.25 |
| Pérdida por Macro-Curvatura @1550nm | dB | ≤0.08 |
| Pérdida por Macro-Curvatura @1265nm | dB | ≤0.25 |
Construcción del Cable
| Componente | Descripción |
|---|---|
| Fibra Óptica | Número de fibras: 1, Color: Rojo |
| Fibra de Buffer Ajustado | Material: LSZH, Diámetro: 0.85±0.05 mm, Color: Rojo, Longitud de pelado único: 5-8 mm |
| Miembro de Resistencia | Material: Hilo de aramida |
| Funda Exterior | Material: TPU, Diámetro: 3.0±0.2 mm, Color: Negro |
Características Mecánicas y Ambientales
| Elemento de Prueba | Descripción |
|---|---|
| Rendimiento de Tracción | IEC 60794-1-2-E1: corto plazo 800N, largo plazo 300N |
| Resistencia a la Compresión | IEC 60794-1-E3: corto plazo 500N, largo plazo 100N |
| Impacto del Cable | IEC 60794-1-E4: Sin daños en la funda exterior y elementos internos |
| Curvatura Repetida | IEC 60794-1-E6 |
| Torsión | IEC 60794-1-E7 |
| Curvatura del Cable | IEC 60794-1-E11 |
| Rango de Temperatura | IEC 60794-1-2-F1: -20℃-+60℃ |
| Radio de Curvatura | Estático: 10mm, Dinámico: 20mm |
Aplicaciones
- CATV
- Redes de telecomunicaciones
- Terminación de dispositivos activos
- Redes de área local (LAN)
- Redes de procesamiento de datos
- Equipos de prueba
- Redes de área amplia (WAN)
Características de Rendimiento
- Baja pérdida de inserción y alta pérdida de reflexión
- Buena capacidad de intercambio
- Buena durabilidad
- Alta estabilidad a la temperatura
- Estándar: Telcordia GR-326-CORE

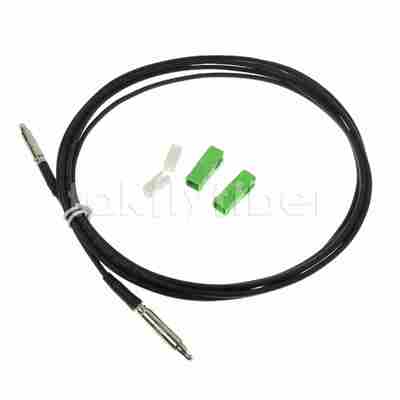

Imágenes del Producto
¿Por qué elegir Takfly?
- Establecida en 2000, con más de 400 trabajadores, Takfly tiene 21 años de experiencia en la fabricación de productos de fibra óptica
- Certificada con ISO9001, ISO14001, CE, ROHS, REACH, FCC, CPR y Anatel
- Principales clientes: Telefonica, Orange, Movistar, Vodafone, Singtel, Starhub, Corning, Amphenol, SENKO
- Disponibilidad de I+D con más de 26 ingenieros, se aceptan diseños de clientes OEM, ODM
- Alta calidad, precio atractivo y entrega rápida (2-7 días)
