Cable de conexión de fibra óptica SC APC con chaqueta negra de fibra TPU G657A2 y CPR Eca clasificado para cable de bajada FTTH
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | DF/OEM/Nuetral |
| Certificación: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número de modelo: | TK-PC-SAP-SA-AS-3.0-TPU |
Pago y Envío Términos:
| Cantidad de orden mínima: | 100 piezas |
|---|---|
| Precio: | US$0.01~4.69/PC |
| Detalles de empaquetado: | Embalaje estándar de exportación |
| Tiempo de entrega: | Entre 5 y 9 días laborables dependiendo del QTY |
| Condiciones de pago: | En el caso de las empresas de servicios financieros, el importe de las cuotas es igual al importe de |
| Capacidad de la fuente: | 10000 unidades/día |
|
Información detallada |
|||
| Nombre del producto: | Cable de conexión de fibra óptica SC APC con chaqueta negra de fibra TPU G657A2 y CPR Eca clasificad | Pérdidas de interacción: | ≤0,3dB |
|---|---|---|---|
| Pérdida de devolución: | El sistema de control de velocidad (APC) SM ≥ 60 dB | Tipo de fibra: | Los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad d |
| Diámetro: | 3,0 mm | Tipo de conector: | APC |
| Material de la chaqueta: | LSZH | Color: | Negro |
| Longitud de onda: | 1310nm, 1550 nm | Longitud: | 5m o personalizado |
| Temperatura de funcionamiento: | -20 ℃ ~ 70 ℃ | Diámetro de fibra: | 9/125 |
| Calificación: | Grado de telecomunicaciones | Certificado: | CE/ROHS/REACH: las normas de seguridad y de seguridad |
| Capacidad de producción: | 10000 unidades/día | ||
| Resaltar: | G657A2 Cordón de parcheado de fibra óptica,Cable de bajada FTTH de chaqueta negra de TPU,Cable de conexión SC APC con clasificación CPR Eca |
||
Descripción de producto
SC bala de fibra óptica patchcord SM G657A2 TPU chaqueta negra CPR Eca calificado
Conjunto de cable de parche FTTH pro-conectado con el conector APC Bullet SC patentado de Takfly y el cable G657A2 Simplex TPU de alta resistencia a la tracción.
Resumen del producto
Este conector Bullet SC APC puede ser roscado a través de tuberías con diámetro interno > 6 mm, lo que lo hace ideal como el cable final en proyectos FTTH.y equipos ONU/ONT de fácil acceso e instalación sencilla.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Tipo de cara de extremo | PC, UPC y APC |
| Tipo de fibra | Se aplicará el procedimiento siguiente: |
| Diámetro del cable | 3.0 mm |
| Pérdida de inserción | ≤ 0,3 dB |
| Pérdida de rendimiento | Se aplicarán las siguientes medidas: |
| Repetibilidad | ≤ 01 |
| Durabilidad | ≤ 0,2 dB |
| Intercambiabilidad | ≤ 0,2 dB |
| Resistencia a la tracción | > 200N |
| Temperatura de funcionamiento | -20°C ~ 70°C |
| Temperatura de almacenamiento | -40°C a 80°C |
| Material de la cubierta exterior | LSZH o chaqueta negra de TPU |
| Radius de flexión (estático/dinámico) | 10D/20D |
| Duración | Personalizado |
Parámetros de las fibras
| Punto de trabajo | Parámetro | Unidad | Las especificaciones (SM G657A2/G657B3) |
|---|---|---|---|
| Diámetro del campo de modo | 1310 nm | Mm | 8.2 ~ 9.0 |
| Diámetro del campo de modo | 1550 nm | Mm | 9.1 ~ 10.1 |
| Diámetro del revestimiento | Mm | 125 ± 0.7 | |
| Revestimiento no circular | Porcentaje | ≤ 07 | |
| Error de concentración del revestimiento del núcleo | Mm | ≤ 05 | |
| Diámetro del revestimiento | Mm | 245 ± 5 | |
| No circularidad del revestimiento | Porcentaje | ≤ 6 años0 | |
| Error de concentración de revestimiento-revestimiento | Mm | ≤ 12 años | |
| longitud de onda de corte del cable | nm | λcc ≤ 1260 | |
| En el caso de los vehículos de la categoría M2 | 1310 nm | Se aplican las siguientes medidas: | ≤ 036 |
| En el caso de los vehículos de la categoría M2 | 1550 nm | Se aplican las siguientes medidas: | ≤ 025 |
| Pérdida de la macroblexión | 1 giro x radio de 7,5 mm@1550 nm | Db | ≤ 008 |
| Pérdida de la macroblexión | 1 giro x radio de 7,5 mm@1265nm | Db | ≤ 025 |
Construcción de cables
| Componente | Descripción |
|---|---|
| Fibra óptica | Número de fibras: 1, Color: Rojo |
| Fibra de amortiguador estrecho | Material: LSZH, Diámetro: 0,85±0,05 mm, Color: Rojo, longitud de despojo de una sola vez: 5-8 mm |
| Miembro de la fuerza | Materiales: hilados de aramida |
| Camiseta de lujo | Material: TPU, diámetro: 3,0 ± 0,2 mm, color: negro |
Rendimiento mecánico y ambiental
| Prueba | Estándar | Desempeño |
|---|---|---|
| Rendimiento de tracción | Se aplicará la norma IEC 60794-1-2-E1 | A corto plazo: 800N, a largo plazo: 300N |
| Resistencia al aplastamiento | Se aplican los siguientes requisitos: | A corto plazo: 500N, a largo plazo: 100N |
| Impacto del cable | Se aplican los siguientes requisitos: | No hay daños en la chaqueta exterior y los elementos internos |
| Repetir la flexión | Se aplican los siguientes requisitos: | Conformidad |
| Torsión | Se aplican las siguientes condiciones: | Conformidad |
| Curva del cable | Se aplican los siguientes requisitos: | Conformidad |
| Rango de temperatura | Se aplicará la norma IEC 60794-1-2-F1. | -20 °C a +60 °C |
| Radius de flexión | Estático | 10 mm |
| Radius de flexión | Dinámico | 20 mm |
Aplicaciones
- El sistema CATV
- Redes de telecomunicaciones
- Terminación del dispositivo activo
- Las redes de área local (LANS)
- Redes de tratamiento de datos
- Equipo de ensayo
- Las redes de área amplia (WANS)
Características clave
- Baja pérdida de inserción y alta pérdida de reflexión
- Buena capacidad de intercambio
- Buena durabilidad
- Estabilidad a altas temperaturas
- El estándar es Telcordia GR-326-CORE.

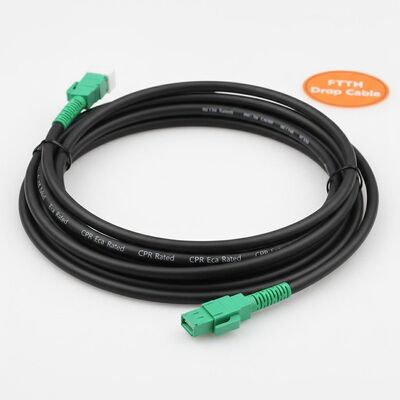

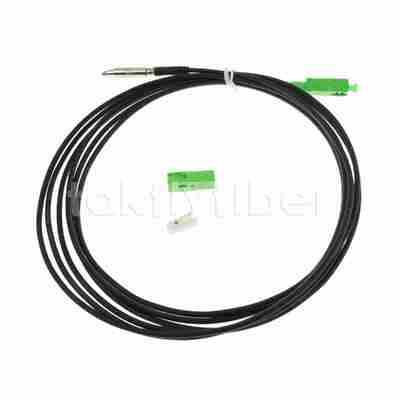

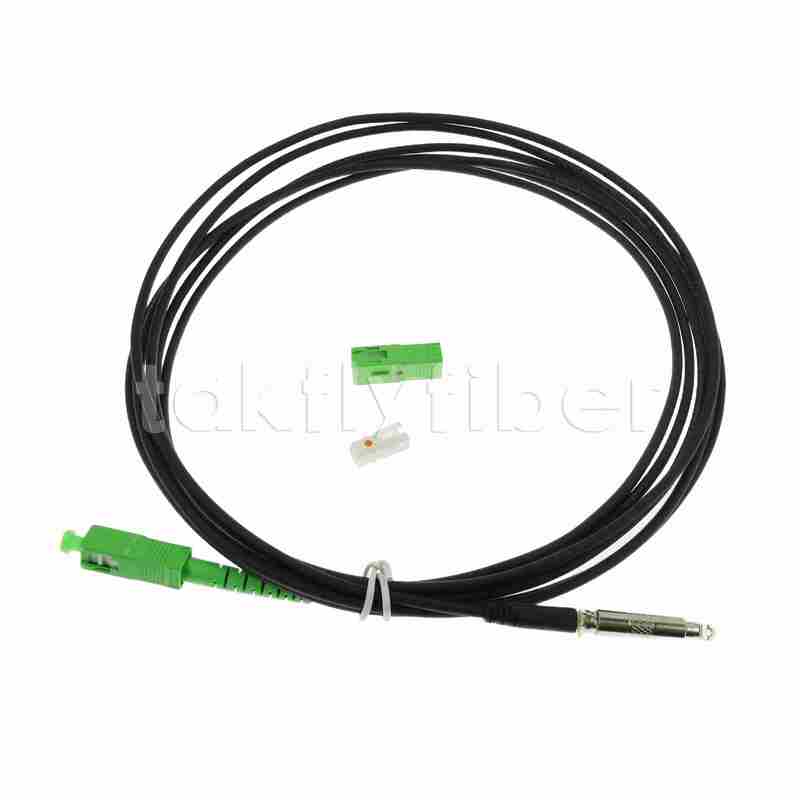

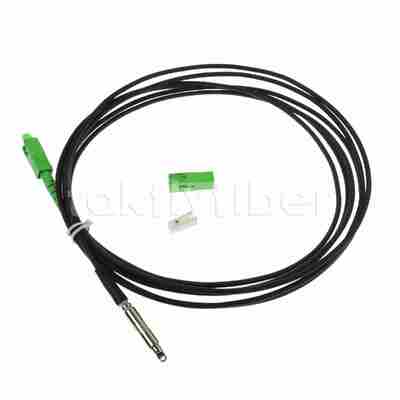

Imágenes del producto
Acerca de Takfly
Fundada en 2000 con más de 400 empleados, Takfly tiene 21 años de experiencia en la fabricación de productos de fibra óptica.Adaptadores, atenuadores, separadores PLC, WDM/CWDM/DWDM, cajas de terminación, conectores rápidos, convertidores de medios, conmutadores POE, transceptores SFP y productos de alta potencia.
Certificaciones
ISO9001, ISO14001, CE, ROHS, REACH, FCC, CPR y Anatel
Principales clientes
Se trata de las empresas que se encuentran en el ámbito de aplicación de la presente Directiva.
Capacidades
Equipo de I+D con más de 26 ingenieros, servicios OEM y ODM disponibles
Compromiso de servicio
Productos de alta calidad, precios competitivos, entrega rápida (2-7 días) y orientación profesional para ayudar a los clientes a expandir sus negocios y aumentar sus ventas.
