Descripción de producto
Cable de Fibra Óptica Micro Interior GJFH-24-288
Descripción General del Producto
Cable de Fibra Óptica Micro Interior GJFH-24-288está diseñado para aplicaciones de fibra óptica en interiores de alto rendimiento con excelente fiabilidad y flexibilidad.
Aplicaciones
- Puente de conexión activa de fibra óptica o fibra de cola
- Enrutamiento y parcheo para centros de datos y ubicaciones de redes de comunicación en interiores
- Interconexión de instrumentos y equipos de comunicación
Características del Producto
- La fibra recubierta es fácil de pelar
- El elemento reforzado con hilo de aramida proporciona una excelente resistencia a la tracción
- Número de núcleos múltiples con diámetro exterior pequeño
- Buen rendimiento ignífugo con baja atenuación inducida dentro del rango de temperatura de funcionamiento
Parámetros y Propiedades Ópticas
Especificaciones de Fibra Monomodo
| Tipo de Fibra | G652D (1310/1550nm) | G657A1 (1310/1550nm) | G657A2 (1310/1550nm) | G657B3 (1310/1550nm) |
|---|---|---|---|---|
| Atenuación (dB) Típica | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 |
| Atenuación (dB) Máxima | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 |
| Pendiente de Dispersión Cero | ≤0.091 ps/km*nm² | ≤0.092 ps/km*nm² | ≤0.092 ps/km*nm² | ≤0.092 ps/km*nm² |
| Dispersión (1285~1340nm) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) |
| Diámetro del Campo Modal (@1310nm) | 9.1±0.4 µm | 8.8±0.4 µm | 8.8±0.4 µm | 8.8±0.4 µm |
| Longitud de Onda de Corte del Cable (nm) | ≤1260 nm | ≤1260 nm | ≤1260 nm | ≤1260 nm |
| Radio de Curvatura Mínimo (mm) | 16 mm | 10 mm | 7.5 mm | 5.0 mm |
| Diámetro del Revestimiento (µm) | 125±1.0µm | 125±1.0µm | 125±1.0µm | 125±1.0µm |
Especificaciones de Fibra Multimodo
| Tipo de Fibra | 62.5/125 µm (850/1300nm) | 50/125 µm (850/1300nm) | BIOM2+ (850/1300nm) | BIOM3 (850/1300nm) | BIOM4 (850/1300nm) | BIOM5 (850/953nm/1300nm) |
|---|---|---|---|---|---|---|
| Atenuación (dB) Típica | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 |
| Atenuación (dB) Máxima | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 |
| Ancho de Banda (MHz*km) | ≥200/≥500 | ≥400/≥500 | ≥700/500 | ≥1500/500 | ≥3500/500 | ≥3500/1850/500 |
| Ancho de Banda Modal Efectivo | ----/---- | ----/---- | ≥950/--- | ≥2000/---- | ≥4700/---- | ≥4700/2470 |
| 10 Gigabit Ethernet SX (M) | ---- | ---- | ≤150/---- | ≤300/---- | ≤550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | ---- | ---- | ---- | 140/---- | 170/---- | 200M/----/---- |
| Radio de Curvatura Mínimo (mm) | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| Diámetro del Revestimiento (µm) | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 |

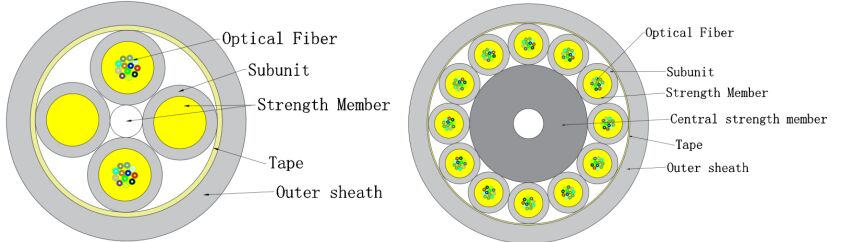

Estructura del Producto
| Artículos | Descripciones |
|---|---|
| Fibra Óptica |
Recuento de fibra: 24-48, 50-72, 74-96, 98-288 Color: El cromatográfico |
| Subunidad/Relleno |
Recuento: 4, 6, 8, 12 Material: LSZH |
| Elemento de Resistencia |
Material: Hilo de aramida Color: Dependiendo de los requisitos del cliente o del tipo de fibra Diámetro: 3.0±0.1 mm Grosor: 0.5±0.05 mm |
| Elemento de Resistencia Central | Material: FRP y funda |
| Funda Exterior |
Material: LSZH Color: Dependiendo de los requisitos del cliente o del tipo de fibra |
| La Capa de Paquete |
Material: Cinta Diámetro: 9.0±0.3, 11.2±0.4, 13.5±0.5, 17.5±0.5 mm |
Características Mecánicas y Ambientales
| Artículos | Descripciones |
|---|---|
| Resistencia a la Tracción |
A corto plazo: 150N A largo plazo: 50N |
| Resistencia al Aplastamiento |
A corto plazo: 500N/100mm A largo plazo: 100N/100mm |
| Rango de Temperatura | -20℃ a +60℃ |
| Radio de Curvatura |
Dinámico: ≥20D Estático: ≥10D |
Embalaje y Entrega
- Embalaje: Protección con tambores de madera. Según el cliente o la solicitud de nuestra empresa.
- Longitud de Entrega: Longitud estándar del carrete: 0.5-2.0 km o según la solicitud del cliente.
Marcado del Cable
- Marcador de cable cada metro mediante impresión por inyección de tinta
- Año de fabricación
- Tipo de Cable
- Número de fibra
- Longitud del cable
- Etc.
- Según el cliente o la solicitud de nuestra empresa
Imágenes del Producto
Por qué elegir TAKFLY
- Más de 26 años de experiencia en la fabricación de productos de fibra óptica
- Más de 450 trabajadores de montaje con más de 3 años de experiencia
- Más de 10 ingenieros de I+D dedicados a la innovación
- 16 máquinas de inyección y líneas de producción importadas de Alemania
- Más de 30 máquinas de prueba, incluidos instrumentos de prueba OTDR, 3D, VFL, IL&RL
- Equipos de prueba completos: probadores de resistencia a la tracción, probadores de resistencia al aplastamiento, probadores de medidores de potencia, comprobadores de luz
- Aceptación de la marca OEM
- Participación en exposiciones globales: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Control de Calidad
- Verificación puntual de la materia prima antes de la producción
- Inspección completa después de cada proceso individual
- Controles completos de producción a medio terminar
- Inspección completa del producto terminado antes del embalaje
- Controles puntuales previos al envío
Información de Entrega
- Muestras: 1-3 días laborables
- Pedidos de producción en masa: 3-7 días laborables
- Embalaje: Bolsas de plástico, cajas de cartón y palés disponibles bajo petición
Preguntas Frecuentes
P1: ¿Cómo puedo obtener su catálogo y lista de precios?
Proporcione su correo electrónico o información de contacto a través de nuestro sitio web para recibir nuestro catálogo y lista de precios.
P2: ¿Puedo negociar los precios?
Sí, podemos considerar descuentos para cargas de contenedores múltiples de productos mixtos.
P3: ¿Cuánto costarán los gastos de envío?
Los gastos de envío dependen del tamaño de su envío y del método de envío. Proporcionaremos los cargos a petición.
P4: ¿Puedo visitarlos?
¡Por supuesto! Nuestra fábrica está ubicada en Shenzhen, China. Póngase en contacto con nosotros para programar una cita.
P5: ¿Qué pasa si hay un problema de calidad cuando recibimos los productos?
Si encuentra problemas de calidad al desembalar, tome fotos para nuestra referencia. Nuestro departamento de control de calidad investigará y proporcionará las mejores soluciones, junto con la implementación de mejoras de calidad para la producción futura.
P6: ¿Cuáles son sus condiciones de embalaje?
Normalmente embalamos los productos en cajas blíster y cajas de cartón, pero podemos adaptarnos a las solicitudes de embalaje personalizadas de los clientes.
P7: ¿Cuáles son sus condiciones de pago?
T/T 30% como depósito y 70% de saldo antes de la entrega. Proporcionamos fotos de los productos y el embalaje antes del pago final.
P8: ¿Cuáles son sus condiciones de entrega?
EXW, FOB, CFR, CIF, DDU
P9: ¿Qué tal su tiempo de entrega?
Generalmente de 5 a 7 días hábiles después de recibir el pago por adelantado. El tiempo de entrega específico depende de los artículos y la cantidad del pedido.
P10: ¿Pueden producir según las muestras?
Sí, podemos fabricar productos basados en sus muestras o dibujos técnicos.
Si está interesado en nuestros productos o tiene alguna pregunta, ¡no dude en contactarnos en cualquier momento!
