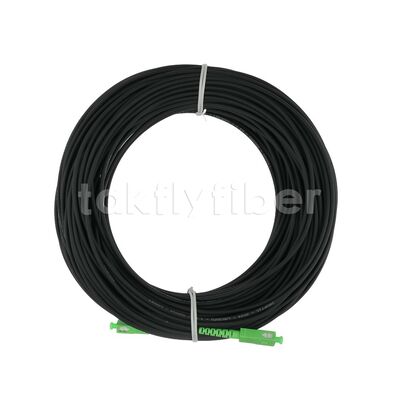

FTTH exterior de alta resistencia 3.0 Kevlar Negro TPU de modo único Cable de parche de fibra óptica SCAPC a SCAPC SM G657B3
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | DF/OEM/Nuetral |
| Certificación: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número de modelo: | TK-PC-3.0-TPU-SA-SA-20M |
Pago y Envío Términos:
| Cantidad de orden mínima: | 100 piezas |
|---|---|
| Precio: | US$0.01~4.99/PC |
| Detalles de empaquetado: | Embalaje estándar de exportación |
| Tiempo de entrega: | Entre 5 y 9 días laborables dependiendo del QTY |
| Condiciones de pago: | Las condiciones de venta de los productos incluidos en el presente anexo son las siguientes: |
| Capacidad de la fuente: | 10000pcs/día |
|
Información detallada |
|||
| Nombre del producto: | Cable de conexión negro de fibra óptica monomodo de TPU SCAPC a SCAPC SM G657B3 | Pérdidas de interacción: | ≤0,3dB |
|---|---|---|---|
| Pérdida de retorno: | El sistema de control de velocidad (APC) SM ≥ 60 dB | Tipo de fibra: | Los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad d |
| Diámetro: | 3,0 mm | Tipo de conector: | APC |
| Material de la chaqueta: | tpu | Color: | negro |
| Longitud de onda: | 1310nm, 1550 nm | Longitud: | 20m o personalizado |
| Temperatura de funcionamiento: | -20 ℃ ~ 70 ℃ | Diámetro de fibra: | 9/125 |
| Calificación: | Grado de telecomunicaciones | Certificado: | CE/ROHS/REACH: las normas de seguridad y de seguridad |
| Capacidad de producción: | 10000pcs/día | ||
| Resaltar: | Cable de fribra óptica al aire libre de FTTH,Cordón para parches reforzado con kevlar SCAPC,cable de fibra de un solo modo G657B3 |
||
Descripción de producto
Cable de conexión de fibra óptica monomodo FTTH para exteriores de alta resistencia 3.0 Kevlar negro TPU SC/APC a SC/APC SM G657B3
Esta fibra óptica monomodo insensible a la flexión ultra BendCom® G.657.B3 presenta un rendimiento de flexión excepcional, especialmente con un radio de flexión de 5 mm. La distribución optimizada del perfil del índice de refracción garantiza la compatibilidad total con la fibra G.657.A2, lo que la convierte en la solución ideal para aplicaciones de fibra hasta el hogar (FTTH).
Cómo pedir un cable de conexión de fibra óptica
- Tipo de conector: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
- Tipo de modo: monomodo (UPC y APC) / multimodo (PC)
- Diámetro del cable: 0.9 / 2.0 / 3.0 mm (diámetros personalizados disponibles)
- Material de revestimiento: PVC / LSZH
- Recuento de fibras: simplex / dúplex / 4 núcleos / 6 núcleos / 8 núcleos / 12 núcleos / 24 núcleos / 48 núcleos / 96 núcleos y más
- Tipo de cable: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
- Longitud del cable de conexión: personalizado según sus requisitos
- Para conectores MPO/MTP: especifique el método (tipo A / tipo B / tipo C), macho/hembra y el recuento de fibras (4/8/12/16/24/32 fibras)
Especificaciones del cable de conexión de fibra óptica TPU de 3.0 mm
| Parámetro | Especificación |
|---|---|
| Tipo de cara final | SC/APC-SC/APC |
| Tipo de fibra | SM G657A2 coloreada con color rojo |
| Diámetro del cable | 3.0±0.2mm |
| Pérdida de inserción | ≤0.25dB para ≥97% de las conexiones |
| Pérdida de retorno | APC≥60dB |
| Repetibilidad | ≤ 0.1 |
| Durabilidad | ≤ 0.2dB |
| Intercambiabilidad | ≤ 0.2dB |
| Resistencia a la tracción | >70N |
| Temperatura de funcionamiento | -20℃~70℃ |
| Temperatura de almacenamiento | -40℃~80℃ |
| Material de la cubierta exterior | Negro |
| Radio de curvatura (Estático/Dinámico) | 10D/20D |
| Longitud | 3M, 7M, 50M, 100M, o personalizado |
Parámetros de la fibra
| Nº | Artículo | Unidad | Especificación (G657B3) |
|---|---|---|---|
| 1 | Diámetro del campo modal @1310nm | μm | 8.2~9.0 |
| Diámetro del campo modal @1550nm | μm | 9.1~10.1 | |
| 2 | Diámetro del revestimiento | μm | 125±0.7 |
| 3 | No circularidad del revestimiento | ％ | ≤0.7 |
| 4 | Error de concentricidad núcleo-revestimiento | μm | ≤0.5 |
| 5 | Diámetro del revestimiento | μm | 245±5 |
| 6 | No circularidad del revestimiento | ％ | ≤6.0 |
| 7 | Error de concentricidad revestimiento-revestimiento | μm | ≤12 |
| 8 | Longitud de onda de corte del cable | nm | λcc ≤1260 |
| 9 | Atenuación @1310nm | dB/KM | ≤0.36 |
| Atenuación @1550nm | dB/KM | ≤0.25 | |
| 10 | Pérdida de macro-flexión @1550nm | dB | ≤0.08 |
| Pérdida de macro-flexión @1265nm | dB | ≤0.25 |
Dimensiones y construcción del cable
| Componente | Descripción |
|---|---|
| Fibra óptica | Recuento de fibras: 1, Color: Rojo |
| Fibra de amortiguación ajustada | Material: LSZH, Diámetro: 0.85±0.05 mm, Color: Rojo, Longitud de pelado de una sola vez: 5-8 mm |
| Elemento de resistencia | Material: Hilo de aramida |
| Chaqueta exterior | Material: TPU, Diámetro: 3.0±0.2 mm, Color: Negro |
Escenarios de aplicación
- FTTH (Fibra hasta el hogar)
- Aplicaciones domésticas como cable de fibra óptica invisible
- Ocasiones con requisitos especiales para el radio de curvatura
Características
- Estructura simple, peso ligero y alta resistencia a la tracción
- Diseño especial de ranura para facilitar el pelado y el empalme, instalación y mantenimiento simplificados
- Dos cables de acero paralelos garantizan la resistencia a la tracción
- Resistencia al aplastamiento y flexibilidad
- Funda de baja emisión de humos, sin halógenos y retardante de llama, respetuosa con el medio ambiente y segura
Por qué elegir TAKFLY - Nuestras ventajas
- Fabricante profesional: Más de 25 años de experiencia en productos de fibra óptica con una compra integral
- Equipo de expertos: Más de 450 trabajadores de montaje, más de 26 ingenieros de I+D
- Equipos avanzados: 16 máquinas de inyección alemanas, más de 10 líneas de producción de cables
- Pruebas exhaustivas: Más de 30 máquinas de prueba, incluidos instrumentos de prueba OTDR, 3D, VFL, IL&RL
- Servicios OEM: Marca personalizada disponible
- Presencia global: Exposiciones en todo el mundo, incluidas OFC, ECOC, CommunicAsia
- Soporte 24/7: Servicios postventa integrales
Control de calidad
- Inspección de materias primas antes de la producción
- Inspección completa después de cada proceso
- Inspección completa del producto terminado
- Verificación de calidad previa al envío
Entrega y envío
- Muestras: 1-3 días laborables
- Producción en masa: 3-7 días laborables
- Embalaje: Bolsa de plástico, cartón y opciones de palés
- Métodos de envío: DHL, UPS, FEDEX, TNT, EMS (3-5 días), flete marítimo o aéreo
Condiciones de pago
T/T, Paypal, Western Union y L/C disponibles. Precios competitivos para grandes cantidades.
¡Con más de 10 años de experiencia en este campo, puedo brindar un excelente servicio y respuestas profesionales!
Si está interesado en nuestros productos o tiene alguna pregunta, ¡envíeme una consulta hoy mismo!
