Especificación del divisor PLC de fibra óptica
Datos del producto:
| Lugar de origen: | China, Shenzhen |
| Nombre de la marca: | DF/OEM/Nuetral |
| Certificación: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número de modelo: | Divisor de fibra óptica plc |
Pago y Envío Términos:
| Cantidad de orden mínima: | Negociable |
|---|---|
| Precio: | negotiable denpend on QTY |
| Detalles de empaquetado: | Caja de ampolla + cartón |
| Tiempo de entrega: | Entre 5 y 9 días laborables dependiendo del QTY |
| Condiciones de pago: | Las condiciones de venta de los productos incluidos en el presente anexo son las siguientes: |
| Capacidad de la fuente: | 1000pcs/día |
|
Información detallada |
|||
| Nombre del producto: | Especificación del divisor PLC de fibra óptica | Duración de onda de funcionamiento (nm): | 1260 ~ 1650 |
|---|---|---|---|
| Tipo (1*N): | 1*2 1*4 1*8 1*16 1*32 1*64 | Pérdida de Max.Insertion (DB): | 3,9 7,2 10,3 13,5 16,8 20,3 |
| Pérdida mínima de retorno (dB): | 55 | Tipo de fibra: | ITU-T G657A1, G657A2 y G.652D |
| Estabilidad de temperatura máxima (dB): | 0.5 (típico 0.3)) | Temperatura de funcionamiento （℃）: | -40 ~ +85 |
| Marca de fibra: | Corning, YOFC, OFS, y Draka | ||
| Resaltar: | Especificaciones del divisor PLC de fibra óptica,Componente de fibra óptica divisor PLC,Divisor de fibra óptica con garantía |
||
Descripción de producto
Divisor PLC de Fibra Óptica
Descripción General del Producto
El divisor PLC (Circuito de Ondas de Luz Planar) es un dispositivo de distribución de potencia basado en la tecnología de sustrato de cuarzo integrado. Los divisores PLC monomodo 1×N y 2×N dividen uniformemente las señales ópticas de una o dos entradas a múltiples salidas. Estos divisores también pueden funcionar a la inversa para combinar múltiples señales en una o dos fibras.
Aplicaciones
- Sector de telecomunicaciones
- Sistemas PON
- FTTH (Fibra hasta el hogar)
- CATV
- Transmisión de video
Características del Producto
- Longitud de onda de funcionamiento de banda ancha
- Baja pérdida de inserción
- Baja PDL (Pérdida dependiente de la polarización)
- Diseño compacto
- Excelente uniformidad de canal a canal
- Alta fiabilidad y estabilidad
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Longitud de onda de funcionamiento (nm) | 1260 ~ 1650 |
| Tipo de fibra | ITU-T G657A1, G657A2 y G.652D |
| Estabilidad máxima de temperatura (dB) | 0.5 (Típico 0.3) |
| Temperatura de funcionamiento (°C) | -40 ~ +85 |
| Temperatura de almacenamiento (°C) | -40 ~ +85 |
Rendimiento del divisor 1×N
| Tipo | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| Pérdida de inserción máxima (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Uniformidad máxima (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| PDL máximo (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Rendimiento del divisor 2×N
| Tipo | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Pérdida de inserción máxima (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Uniformidad máxima (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| PDL máximo (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Nota: Todas las mediciones se realizan a temperatura ambiente y no se incluyen los conectores.
Dimensiones del embalaje
Embalaje del divisor 1×N
| Tipo de paquete | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| Caja metálica básica (L×A×H mm) | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×7×4 | 60×12×4 |
| Caja metálica mini módulo (mm) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| Caja de plástico del módulo (mm) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
Embalaje del divisor 2×N
| Tipo de paquete | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Caja metálica básica (L×A×H mm) | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 |
| Caja metálica mini módulo (mm) | 70×7×4 | 70×7×4 | 70×7×4 | 80×12×4 | 80×20×6 | 100×40×6 |
| Caja de plástico del módulo (mm) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |

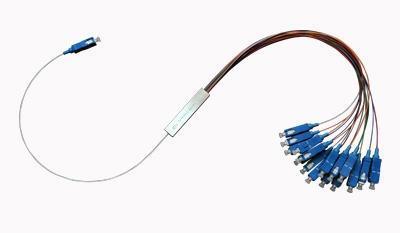

Imágenes del producto
Por qué elegir TAKFLY
- Más de 25 años de experiencia en la fabricación de productos de fibra óptica
- Más de 450 trabajadores de montaje con más de 3 años de experiencia
- Más de 10 ingenieros de I+D dedicados a la innovación
- 16 máquinas de inyección y líneas de producción importadas de Alemania
- Más de 30 máquinas de prueba, incluidos instrumentos de prueba OTDR, 3D, VFL, IL&RL
- Equipos de prueba completos: probadores de resistencia a la tracción, probadores de resistencia al aplastamiento, probadores de medidores de potencia, comprobadores de luz
- Se acepta la marca OEM
- Participación en exposiciones globales: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Control de calidad
- Verificación puntual de la materia prima antes de la producción
- Inspección completa después de cada proceso individual
- Controles completos de producción a medio terminar
- Inspección completa del producto terminado antes del embalaje
- Controles puntuales previos al envío
Información de entrega
- Muestras: 1-3 días laborables
- Pedidos de producción en masa: 3-7 días laborables
- Embalaje: Bolsas de plástico, cajas de cartón y palés disponibles bajo petición
Preguntas frecuentes
P1: ¿Cómo puedo obtener su catálogo y lista de precios?
A1: Proporcione su correo electrónico o información de contacto a través de nuestro sitio web para recibir nuestro catálogo y lista de precios.
P2: ¿Puedo negociar los precios?
A2: Sí, podemos considerar descuentos para múltiples cargas de contenedores de productos mixtos.
P3: ¿Cuánto costarán los gastos de envío?
A3: Los gastos de envío dependen del tamaño de su envío y del método de envío. Proporcionaremos los cargos a petición.
P4: ¿Puedo visitarlos?
A4: ¡Por supuesto! Nuestra fábrica está ubicada en Shenzhen, China. Póngase en contacto con nosotros para programar una cita.
P5: ¿Qué pasa si hay un problema de calidad cuando recibimos los productos?
A5: Si encuentra problemas de calidad al desembalar, tome fotos para nuestra referencia. Nuestro departamento de control de calidad investigará y proporcionará las mejores soluciones, junto con la implementación de mejoras de calidad para la producción futura.
P6: ¿Cuáles son sus condiciones de embalaje?
A6: Normalmente embalamos los productos en cajas blíster y cajas de cartón, pero podemos adaptarnos a las solicitudes de embalaje personalizadas de los clientes.
P7: ¿Cuáles son sus condiciones de pago?
A7: T/T 30% como depósito y 70% de saldo antes de la entrega. Proporcionamos fotos de los productos y el embalaje antes del pago final.
P8: ¿Cuáles son sus condiciones de entrega?
A8: EXW, FOB, CFR, CIF, DDU
P9: ¿Qué tal su tiempo de entrega?
A9: Generalmente de 5 a 7 días hábiles después de recibir el pago por adelantado. El tiempo de entrega específico depende de los artículos y la cantidad del pedido.
P10: ¿Pueden producir según las muestras?
A10: Sí, podemos fabricar productos basados en sus muestras o dibujos técnicos.
