Convertidor óptico digital de vídeo de 32 canales
Datos del producto:
| Lugar de origen: | China, Shenzhen |
| Nombre de la marca: | DF/OEM/Nuetral |
| Certificación: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número de modelo: | TK-PC-48F-SC-OS2-50M |
Pago y Envío Términos:
| Cantidad de orden mínima: | Negociable |
|---|---|
| Precio: | negotiable denpend on QTY |
| Detalles de empaquetado: | Caja de ampolla + cartón |
| Tiempo de entrega: | Entre 5 y 9 días laborables dependiendo del QTY |
| Condiciones de pago: | Las condiciones de venta de los productos incluidos en el presente anexo son las siguientes: |
| Capacidad de la fuente: | 1000pcs/día |
|
Información detallada |
|||
| Nombre del producto: | Convertidor óptico digital de vídeo de 32 canales | canal de vídeo: | 32 |
|---|---|---|---|
| Ancho de banda de vídeo: | 5-8MHz | Frecuencia de muestreo: | 8 bits/10 bits |
| Relación señal-ruido: | ≥ 65dB | Sistema de señal: | PAL/NTSC/SECAM |
| Interfaz de datos: | Rs485 | Tarifa de datos: | CC-256 Kbps |
| Marca de fibra: | Corning, YOFC, OFS, y Draka | Longitud de onda de la transmisión: | 1310 nm/1550 nm |
| Interfaz óptica: | FC/PC | Rango dinámico óptico: | 17 dB |
| Temperatura de funcionamiento:: | -40 ℃ ~ +75 ℃ | ||
| Resaltar: | Conversor óptico digital de 32 canales,convertidor óptico de vídeo con garantía,convertidor óptico digital de alta potencia |
||
Descripción de producto
Convertidor Óptico Digital de Video de 32 Canales
Esta serie de Convertidores Ópticos Digitales adopta tecnología de comunicación totalmente digital, capaz de transmitir simultáneamente 32 canales de video hacia adelante y 1 canal de datos RS485/422 inverso a través de una sola fibra. Utilizando codificación de video digital sin comprimir compatible con los formatos PAL, NTSC y SECAM, ofrece una calidad de imagen a nivel de transmisión.
Con un diseño plug-and-play para una instalación sencilla sin puesta en marcha in situ, estos convertidores operan de forma fiable en diversos entornos con una estabilidad prolongada. Los indicadores de estado LED supervisan la alimentación y los parámetros operativos, mientras que el diseño a prueba de rayos garantiza la estabilidad del equipo sin interferencias electromagnéticas, de radiofrecuencia o de corriente de tierra.
Características del Producto
- Transmisión de fibra óptica de difusión totalmente digital y sin comprimir
- Rango dinámico ultra-óptico, no requiere ajuste durante el uso
- Compatible con PAL, NTSC, SECAM y otros formatos de video
- Comunicación de datos RS232/485/422
- Protección contra rayos de tres niveles
- Diseño industrial con alta fiabilidad para entornos hostiles
- Ajuste automático de potencia, compensación de temperatura y protección contra sobrecargas con autorrestauración
- Tecnología de Montaje Superficial Completa
Especificaciones de Rendimiento
Indicadores de Video
| Parámetro | Especificación |
|---|---|
| Canales de Video | 32 |
| Ancho de Banda de Video | 5~8 MHz |
| Tasa de Muestreo | 8bit/10bit |
| Relación Señal/Ruido | ≥ 65dB |
| Ganancia Diferencial | <1% (típico) |
| Fase Diferencial | <0.8° (típico) |
| Inclinación Vertical | <0.5% (máx.) |
| Impedancia de Entrada/Salida | 75Ω (desequilibrada) |
| Nivel de Entrada/Salida | 1.0Vpp (típico) |
| Sistema de Señal | PAL/NTSC/SECAM |
Indicadores de Datos
| Parámetro | Especificación |
|---|---|
| Interfaz de Datos | RS485/422 (opcional) |
| Interfaz Física | Cinco terminales industriales |
| Velocidad de Datos | CC-256Kbps |
| Tasa de Error de Bits | <10E-12 |
Indicadores Ópticos
| Parámetro | Especificación |
|---|---|
| Longitud de Onda de Transmisión | 1310nm/1550nm |
| Interfaz Óptica | FC/PC |
| Potencia Óptica de Transmisión | -8dB |
| Sensibilidad del Receptor | -25dB |
| Rango Dinámico Óptico | 17dB |
| Pérdida Óptica Máxima | 14dB |
| Distancia de Transmisión | Más de 20KM (único) |
Especificaciones Técnicas
| Parámetro | Especificación |
|---|---|
| Temperatura de Funcionamiento | -40℃ ~ +75℃ |
| Humedad | 0 ~ 95% (sin condensación) |
| Consumo de Energía | 2.5W @ DC5V |
| Dimensiones | 1U*19' *155mm |
| MTBF | Más de 100.000 horas |
Aplicaciones Típicas
Monitoreo de seguridad/construcción de ciudades seguras; Sistemas de monitoreo remoto de transporte por carretera y ferrocarril; Sistemas de monitoreo de transporte público urbano; Policía electrónica; Monitoreo de sala de máquinas desatendida del operador; Monitoreo bancario; Monitoreo remoto del sistema de energía; Sistemas de monitoreo y gestión de procesos de producción industrial y minera; Monitoreo de control de inundaciones de agua y sitio de embalses; Monitoreo de aeropuertos; Transmisión de imágenes de radio y televisión; Monitoreo de campus escolares y aulas de examen; Edificios de gran altura, edificios inteligentes, comunidades inteligentes, centros comerciales y monitoreo de alarmas; Vigilancia por video de barreras aduaneras y almacenes; Instalaciones petroquímicas; Vigilancia por video de prisiones; Agencias gubernamentales o departamentos confidenciales que monitorean y sistemas de alarma; Áreas militares y posiciones de control de mando militar visualización; Sistemas de mando de incendios forestales.

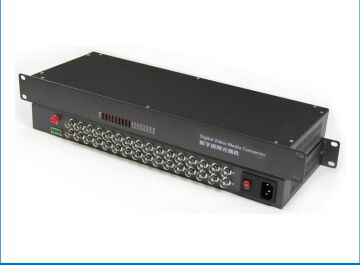

Imágenes del Producto
¿Por qué elegir TAKFLY?
- Más de 25 años de experiencia en la fabricación de productos de fibra óptica
- Más de 450 trabajadores de montaje con 3 años de experiencia
- Más de 10 ingenieros de I+D
- 16 juegos de máquinas de inyección importadas de Alemania y 16 líneas de producción
- Más de 30 juegos de máquinas de prueba: OTDR, 3D, VFL, instrumentos de prueba IL&RL; probadores de resistencia a la tensión, probadores de resistencia al aplastamiento, probadores de medidores de potencia, comprobadores de luz, etc.
- Aceptación de la marca OEM
- Participación en exposiciones: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition, etc.
Control de Calidad
- Inspección de entrada de materia prima por muestreo antes de la producción
- Verificación completa después de la finalización de cada proceso individual
- Verificación completa de artículos de producción a medio terminar
- Verificación completa de productos terminados antes del embalaje
- Verificación por muestreo antes del envío
Entrega
- Muestras: 1-3 días laborables
- Pedido de producción en masa: 3-7 días laborables
- Embalaje: Bolsa de plástico, cartón y palet disponibles según solicitud
Preguntas Frecuentes
P1: ¿Cómo puedo obtener su catálogo y lista de precios?
A1: Por favor, proporcione su correo electrónico o información de contacto a través de nuestro sitio web para recibir nuestro catálogo y lista de precios.
P2: ¿Puedo negociar los precios?
A2: Sí, podemos considerar descuentos para múltiples cargas de contenedores de mercancías mixtas.
P3: ¿Cuánto costarán los gastos de envío?
A3: Los gastos de envío dependen del tamaño del envío y del método de envío. Proporcionaremos los cargos a petición.
P4: ¿Puedo visitarlos?
A4: Ciertamente, nuestra fábrica está ubicada en Shenzhen, China. Por favor, contáctenos para programar una cita.
P5: ¿Qué pasa si hay un problema de calidad cuando recibimos los productos?
A5: Si surgen problemas de calidad al recibirlos, por favor, proporcione fotos para nuestra referencia. Nuestro departamento de control de calidad investigará y proporcionará soluciones apropiadas, e implementaremos mejoras para la producción futura.
P6: ¿Cuáles son sus condiciones de embalaje?
A6: Generalmente, embalamos los productos en cajas blíster y cartones, y podemos acomodar solicitudes de embalaje personalizadas.
P7: ¿Cuáles son sus condiciones de pago?
A7: T/T 30% de depósito, con el 70% del saldo adeudado antes de la entrega. Proporcionamos fotos de los productos y el embalaje antes del pago final.
P8: ¿Cuáles son sus condiciones de entrega?
A8: EXW, FOB, CFR, CIF, DDU
P9: ¿Qué tal su tiempo de entrega?
A9: Generalmente, la entrega tarda de 5 a 7 días hábiles después de recibir el pago por adelantado. El tiempo específico depende de los artículos pedidos y la cantidad del pedido.
P10: ¿Pueden producir según las muestras?
A10: Sí, podemos fabricar según sus muestras o dibujos técnicos.
Si está interesado en nuestros productos o tiene alguna pregunta, ¡no dude en contactarnos en cualquier momento!
