Kit de salida preterminada (PTO) de fibra óptica
Datos del producto:
| Lugar de origen: | China, Shenzhen |
| Nombre de la marca: | DF/OEM/Nuetral |
| Certificación: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número de modelo: | TK-PC-48F-SC-OS2-50M |
Pago y Envío Términos:
| Cantidad de orden mínima: | Negociable |
|---|---|
| Precio: | negotiable denpend on QTY |
| Detalles de empaquetado: | Caja de ampolla + cartón |
| Tiempo de entrega: | Entre 5 y 9 días laborables dependiendo del QTY |
| Condiciones de pago: | Las condiciones de venta de los productos incluidos en el presente anexo son las siguientes: |
| Capacidad de la fuente: | 1000pcs/día |
|
Información detallada |
|||
| Nombre del producto: | Kit de salida preterminada (PTO) de fibra óptica | Tipo de fibra: | G657A2 |
|---|---|---|---|
| Diámetro de campo de modo: | 1310/1550 | Diámetro de revestimiento: | 125,0±0,7 |
| Diámetro de recubrimiento: | 242 ± 7 | Coeficiente de atenuación: | <=0,35 |
| Nivel de resistencia a la tensión: | ≥ 100 | Recuento de fibras de fibra óptica: | 1/2/4Color natural/Rojo Azul Verde Amarillo |
| Material de la subunidad: | Lszh | Material del miembro de resistencia: | Hilo de aramida |
| Marca de fibra: | Corning, YOFC, OFS, y Draka | ||
| Resaltar: | Kit de salida de fibra óptica pre-terminado,Caja de la terminación de la fibra óptica,Kit de fibra óptica para PTO |
||
Descripción de producto
Kit de Salida Pre-Terminado (PTO) de Fibra Óptica
Descripción General del Producto

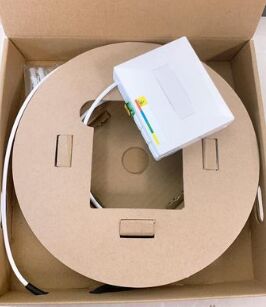

El Kit de Salida Pre-Terminado (PTO) está diseñado para una instalación rápida y sencilla en implementaciones de Fibra hasta el Hogar (FTTH) y Fibra hasta la Empresa (FTTB). Este kit completo incluye una caja de salida de fibra óptica de bajo perfil precargada con adaptadores y un cable pre-terminado, convenientemente empaquetado con una bobina de cable dentro de una caja protectora.
Con el sistema PTO, la instalación del cable de bajada final y la salida de fibra óptica se convierte en un proceso excepcionalmente simple y eficiente. Los instaladores pueden retirar rápidamente el cable cargado en la bobina de la caja y montar la salida pre-terminada directamente en la pared usando tornillos, sin necesidad de abrir la salida y perturbar las terminaciones internas de la fibra. Alternativamente, el PTO se puede encajar fácilmente en un riel DIN estándar.
La instalación del PTO elimina la necesidad de herramientas especializadas o experiencia técnica, eliminando la necesidad de terminación o empalme en el sitio. Esto resulta en reducciones significativas en el tiempo de instalación, el costo y las tasas de fallas por implementación del cliente.
Características del Producto
- Conectores SC o LC con adaptadores con obturador
- Disponible en acabados de cara final UPC y APC
- Fibra monomodo G657A2 (otros disponibles bajo pedido)
- Instalación rápida sin herramientas
- Cable LSZH de interior de 4 mm (otros disponibles bajo pedido)
- Múltiples opciones de longitud de cable
- Configuraciones de 1, 2 o 4 fibras
- Amplio rango de temperatura de funcionamiento
- Cumple con RoHS
- El cable óptico cumple con los estándares de cumplimiento CPR Dca
Especificaciones del Producto
| Artículo | Unidad | Especificación |
|---|---|---|
| Diámetro del campo modal G.657A2 | 1310nm | 8.6 ± 0.4 mm |
| Diámetro del campo modal G.657A2 | 1550nm | 9.6 ± 0.5 mm |
| Diámetro del revestimiento | mm | 125.0 ± 0.7 |
| No circularidad del revestimiento | % | ≤ 0.8 |
| Error de concentricidad del núcleo | mm | ≤ 0.5 |
| Diámetro del recubrimiento | mm | 242 ± 7 |
| Error de concentricidad del recubrimiento/revestimiento | mm | ≤ 12 |
| Longitud de onda de corte del cable | nm | ≤ 1260 |
| Coeficiente de atenuación | 1310nm | ≤ 0.35 dB/km |
| Coeficiente de atenuación | 1550nm | ≤ 0.21 dB/km |
| Pérdida por macrocurvatura (1 vuelta, radio de 10 mm) | 1550nm | ≤ 0.75 dB/km |
| Pérdida por macrocurvatura (1 vuelta, radio de 10 mm) | 1625nm | ≤ 1.5 dB/km |
| Nivel de tensión de prueba | kpsi | ≥ 100 |
Estructura del Cable
| Artículos | Descripciones | 1 Fibra | 2 Fibras | 4 Fibras |
|---|---|---|---|---|
| Fibra Óptica | Recuento de fibras | 1 | 2 | 4 |
| Fibra Óptica | Color | Color natural | Rojo Azul | Verde Amarillo |
| Subunidad | Color | Rojo | Rojo / Azul | Rojo |
| Subunidad | Material | LSZH | ||
| Subunidad | Diámetro | Fibra de microclúster de 1.0 mm | Fibra de microclúster de 1.1 mm | Fibra de microclúster de 1.1 mm |
| Elemento de Resistencia | Material | Hilo de aramida | ||
| Vaina | Material | LSZH Anti-UV | ||
| Vaina | Color | Blanco | ||
| Vaina | Diámetro | 4.0±0.2mm | ||
Imágenes del Producto
Características Mecánicas y Ambientales
| Artículos | Descripciones |
|---|---|
| Resistencia a la tracción | Corto plazo: 200N, Largo plazo: 100N |
| Resistencia al aplastamiento | Corto plazo: 400N/100mm, Largo plazo: 200N/100mm |
| Radio de curvatura | Dinámico: ≥20D, Estático: ≥10D |
| Rango de temperatura | -20℃ a +70℃ |
Datos Técnicos para la Salida
| Descripción | Valor |
|---|---|
| Dimensiones (Al x An x Pr) | 83 x 100 x 30 mm |
| Tipo de adaptador | SC simplex, con obturador |
| Capacidad de fibra | 4 fibras |
| IL del conector | 0.30 dB |
| RL del conector | 60 dB (APC), 50 dB (UPC) |
Por qué elegir TAKFLY
- Más de 25 años de experiencia en la fabricación de productos de fibra óptica
- Más de 450 trabajadores de montaje con más de 3 años de experiencia
- Más de 10 ingenieros de I+D dedicados
- 16 juegos de máquinas de inyección importadas de Alemania y 16 líneas de producción
- Más de 30 juegos de máquinas de prueba, incluyendo OTDR, 3D, VFL, instrumentos de prueba IL y RL, probadores de resistencia a la tracción, probadores de resistencia al aplastamiento, probadores de medidores de potencia y comprobadores de luz
- Marca OEM disponible
- Participación activa en las principales exposiciones de la industria, incluyendo OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia y Global Source Electronic Exhibition
Control de Calidad
- Inspección de entrada de materia prima con controles puntuales antes de la producción
- Inspección exhaustiva después de la finalización de cada proceso individual
- Inspección completa de las etapas de producción a medio terminar
- Inspección completa del producto terminado antes del embalaje
- Controles puntuales finales antes del envío
Información de Entrega
- Muestras: 1-3 días laborables
- Pedidos de producción en masa: 3-7 días laborables
- Embalaje: Bolsas de plástico, cajas de cartón y palés disponibles según los requisitos del cliente
Preguntas Frecuentes
P1: ¿Cómo puedo obtener su catálogo y lista de precios?
A1: Por favor, proporcione su correo electrónico o información de contacto a través de nuestro sitio web para recibir nuestro catálogo y lista de precios.
P2: ¿Puedo negociar los precios?
A2: Sí, podemos considerar descuentos para múltiples cargas de contenedores de productos mixtos.
P3: ¿Cuánto costarán los gastos de envío?
A3: Los gastos de envío dependen del tamaño de su envío y del método de envío. Proporcionaremos los cargos a petición.
P4: ¿Puedo visitarlos?
A4: Por supuesto, nuestra fábrica está ubicada en Shenzhen, China. Por favor, contáctenos para programar una cita.
P5: ¿Qué pasa si hay un problema de calidad cuando recibimos los productos?
A5: Si encuentra problemas de calidad al desembalar, por favor, tome fotos para nuestra referencia. Nuestro departamento de control de calidad investigará y proporcionará las mejores soluciones, junto con la implementación de mejoras para la producción futura.
P6: ¿Cuáles son sus condiciones de embalaje?
A6: El embalaje estándar incluye cajas blíster y cajas de cartón. También aceptamos especificaciones de embalaje personalizadas de los clientes.
P7: ¿Cuáles son sus condiciones de pago?
A7: T/T 30% de depósito, con el 70% del saldo adeudado antes de la entrega. Proporcionamos fotos de los productos y el embalaje antes del pago final.
P8: ¿Cuáles son sus condiciones de entrega?
A8: Los términos de entrega disponibles incluyen EXW, FOB, CFR, CIF, DDU.
P9: ¿Qué tal su tiempo de entrega?
A9: Generalmente, la entrega tarda de 5 a 7 días hábiles después de recibir el pago por adelantado. El tiempo específico depende de los tipos de productos y las cantidades del pedido.
P10: ¿Pueden producir según las muestras?
A10: Sí, podemos fabricar productos basados en sus muestras o dibujos técnicos.
Si está interesado en nuestros productos o tiene alguna pregunta, ¡no dude en contactarnos en cualquier momento!
