Kit de salida pre-terminado de fibra óptica (PTO) para red de campo Fttx Rápido y fácil de instalar
Datos del producto:
| Lugar de origen: | China, Shenzhen |
| Nombre de la marca: | DF/OEM/Nuetral |
| Certificación: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número de modelo: | TK-PC-48F-SC-OS2-50M |
Pago y Envío Términos:
| Cantidad de orden mínima: | Negociable |
|---|---|
| Precio: | negotiable denpend on QTY |
| Detalles de empaquetado: | Caja de ampolla + cartón |
| Tiempo de entrega: | Entre 5 y 9 días laborables dependiendo del QTY |
| Condiciones de pago: | En el caso de las empresas de servicios financieros, el importe de las cuotas es igual al importe de |
| Capacidad de la fuente: | 1000pcs/día |
|
Información detallada |
|||
| Nombre del producto: | Kit de salida preterminada (PTO) de fibra óptica | tipo de fibra: | G657A2 |
|---|---|---|---|
| Diámetro de campo de modo: | 1310/1550 | Diámetro de revestimiento: | 125,0±0,7 |
| Diámetro de recubrimiento: | 242 ± 7 | Coeficiente de atenuación: | <=0,35 |
| Nivel de resistencia a la tensión: | ≥ 100 | Recuento de fibras de fibra óptica: | 1/2/4Color natural/Rojo Azul Verde Amarillo |
| Material de la subunidad: | LSZH | Material del miembro de resistencia: | hilo de aramida |
| Marca de fibra: | Corning, YOFC, OFS, Draka | ||
| Resaltar: | Kit de salida de fibra óptica pre-terminado,Caja de la terminación de la fibra óptica,Kit de fibra óptica para PTO |
||
Descripción de producto
Kit de salida preterminado (PTO) de fibra óptica para red de campo Fttx Rápido y fácil de instalar
Descripción general del kit de salida preterminado de fibra óptica

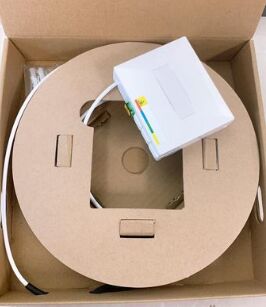

El kit de salida preterminado (PTO) está diseñado para una instalación rápida y sencilla en implementaciones de Fibra hasta el hogar (FTTH) y Fibra hasta la empresa (FTTB). Este completo kit incluye una caja de salida de fibra óptica de perfil bajo precargada con adaptadores y un cable preterminado, convenientemente empaquetado con un carrete de cable dentro de una caja protectora.
Con el sistema PTO, la instalación del cable de acometida final y la salida de fibra óptica se convierte en un proceso excepcionalmente simple y eficiente. Los instaladores pueden retirar rápidamente el cable cargado en carrete de la caja y montar el tomacorriente preterminado directamente en la pared usando tornillos, sin necesidad de abrir el tomacorriente y alterar las terminaciones internas de fibra. Alternativamente, la PTO se puede encajar fácilmente en un carril DIN estándar.
La instalación de la PTO elimina la necesidad de herramientas especializadas o experiencia técnica, eliminando la necesidad de terminaciones o empalmes en el sitio. Esto da como resultado reducciones significativas en el tiempo de instalación, el costo y las tasas de fallas por implementación del cliente.
Características del kit de salida preterminada de fibra óptica
- Conectores SC o LC con adaptadores con obturador
- Disponible en acabados de extremo UPC y APC
- Fibra monomodo G657A2 (otras disponibles bajo pedido)
- Instalación rápida sin herramientas
- Cable LSZH interior de 4 mm (otros disponibles bajo pedido)
- Múltiples opciones de longitud de cable
- Configuraciones de 1, 2 o 4 fibras
- Amplio rango de temperatura de funcionamiento
- Cumple con RoHS
- El cable óptico cumple con los estándares de cumplimiento CPR Dca
Especificaciones del kit de salida preterminada de fibra óptica
| Artículo | Unidad | Especificación |
|---|---|---|
| Diámetro del campo del modo G.657A2 | 1310nm | 8,6 ± 0,4 mm |
| Diámetro del campo del modo G.657A2 | 1550nm | 9,6 ± 0,5 mm |
| Diámetro del revestimiento | milímetros | 125,0 ± 0,7 |
| No circularidad del revestimiento | % | ≤ 0,8 |
| Error de concentricidad central | milímetros | ≤ 0,5 |
| Diámetro del recubrimiento | milímetros | 242 ± 7 |
| Error de concentricidad del revestimiento/revestimiento | milímetros | ≤ 12 |
| Longitud de onda de corte del cable | Nuevo Méjico | ≤ 1260 |
| Coeficiente de atenuación | 1310nm | ≤ 0,35dB/km |
| Coeficiente de atenuación | 1550nm | ≤ 0,21dB/km |
| Pérdida por macroflexión (1 vuelta, radio de 10 mm) | 1550nm | ≤ 0,75dB/km |
| Pérdida por macroflexión (1 vuelta, radio de 10 mm) | 1625nm | ≤ 1,5dB/km |
| Nivel de estrés de prueba | kpsi | ≥ 100 |
Estructura de cables
| Elementos | Descripciones | 1 fibra | 2 Fibra | 4 Fibra |
|---|---|---|---|---|
| Fibra óptica | recuento de fibras | 1 | 2 | 4 |
| Fibra óptica | Color | color natural | rojo azul | Verde Amarillo |
| Subunidad | Color | Rojo | Rojo / Azul | Rojo |
| Subunidad | Material | LSZH | ||
| Subunidad | Diámetro | Microfibra de racimo de 1,0 mm. | Microfibra de racimo de 1,1 mm. | Microfibra de racimo de 1,1 mm. |
| Miembro de fuerza | Material | hilo de aramida | ||
| Vaina | Material | LSZH Anti-UV | ||
| Vaina | Color | Blanco | ||
| Vaina | Diámetro | 4,0 ± 0,2 mm | ||
Kit de salida preterminada de fibra óptica Imágenes
Características mecánicas y ambientales
| Elementos | Descripciones |
|---|---|
| Resistencia a la tracción | Corto plazo: 200N, Largo plazo: 100N |
| Resistencia al aplastamiento | A corto plazo: 400N/100 mm, a largo plazo: 200 N/100 mm |
| Radio de curvatura | Dinámico: ≥20D, Estático: ≥10D |
| Rango de temperatura | -20 ℃ a +70 ℃ |
Datos técnicos para salida
| Descripción | Valor |
|---|---|
| Dimensiones (Alto x Ancho x Fondo) | 83x100x30mm |
| Tipo de adaptador | SC simplex, con contraventanas |
| Capacidad de fibra | 4 fibras |
| Conector IL | 0,30dB |
| Conector RL | 60 dB (APC), 50 dB (UPC) |
¿Por qué elegir TAKFLY?
- Más de 26 años de experiencia en la fabricación de productos de fibra óptica.
- Más de 450 trabajadores de montaje con más de 3 años de experiencia.
- Más de 10 ingenieros dedicados a I+D
- 16 juegos de máquinas de inyección importadas de Alemania y 16 líneas de producción
- Más de 30 juegos de máquinas de prueba, incluidos instrumentos de prueba OTDR, 3D, VFL, IL y RL, probadores de resistencia a la tensión, probadores de resistencia al aplastamiento, probadores de medidores de potencia y comprobadores de luz.
- Marca OEM disponible
- Participación activa en las principales exposiciones de la industria, incluidas OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia y Global Source Electronic Exhibition.
Control de calidad
- Inspección de entrada de materia prima con controles puntuales antes de la producción.
- Inspección exhaustiva una vez finalizado cada proceso individual
- Inspección completa de las etapas de producción a medio hacer.
- Inspección completa del producto terminado antes del embalaje.
- Controles finales antes del envío
Información de entrega
- Muestras: 1-3 días laborables
- Órdenes de producción en masa: 3-7 días hábiles
- Embalaje: Bolsas de plástico, cajas de cartón y palés disponibles según los requisitos del cliente.
Preguntas frecuentes
P1: ¿Cómo puedo obtener su catálogo y lista de precios?
A1: Proporcione su correo electrónico o información de contacto a través de nuestro sitio web para recibir nuestro catálogo y lista de precios.
P2: ¿Puedo negociar los precios?
R2: Sí, podemos considerar descuentos para cargas de contenedores múltiples de productos mixtos.
P3: ¿A cuánto ascenderán los gastos de envío?
A3: Los gastos de envío dependen del tamaño del envío y del método de envío. Proporcionaremos cargos a pedido.
P4: ¿Puedo visitarte?
A4: Sin duda, nuestra fábrica está ubicada en Shenzhen, China. Por favor contáctenos para programar una cita.
P5: ¿Qué pasa si hay un problema de calidad cuando recibimos los productos?
R5: Si encuentra problemas de calidad al desembalar, tome fotografías para nuestra referencia. Nuestro departamento de control de calidad investigará y brindará las mejores soluciones, además de implementar mejoras para la producción futura.
P6: ¿Cuáles son sus condiciones de embalaje?
A6: El embalaje estándar incluye blisters y cartones. También aceptamos especificaciones de embalaje personalizadas de los clientes.
P7: ¿Cuáles son sus condiciones de pago?
A7: T/T depósito del 30%, con saldo del 70% antes de la entrega. Proporcionamos fotografías de productos y embalajes antes del pago final.
P8: ¿Cuáles son sus condiciones de entrega?
A8: Los términos de entrega disponibles incluyen EXW, FOB, CFR, CIF, DDU.
P9: ¿Qué tal su tiempo de entrega?
A9: Generalmente, la entrega demora entre 5 y 7 días hábiles después de recibir el pago por adelantado. El momento específico depende de los tipos de productos y las cantidades de los pedidos.
P10: ¿Pueden producir según las muestras?
A10: Sí, podemos fabricar productos basados en sus muestras o dibujos técnicos.
