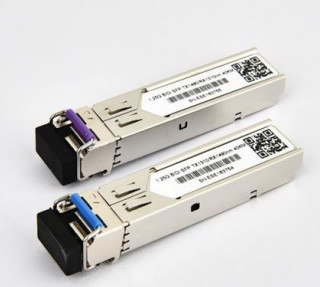

1.25Gbps Transceptor bidireccional SFP, alcance de 40KM Tx1310nm/Rx1490nm
Datos del producto:
| Lugar de origen: | Guangdong, Shenzhen |
| Nombre de la marca: | TAKFLY |
| Certificación: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número de modelo: | TK-Bxx92-3LCD20: el número de unidades de producción y el número de unidades de producción. |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 fotos |
|---|---|
| Precio: | US$0.01 ~ US$1200/PC |
| Tiempo de entrega: | 3-7 días hábiles |
| Condiciones de pago: | Las condiciones de los productos incluidos en el presente Reglamento son las siguientes: |
|
Información detallada |
|||
| Ratio: | 50 por ciento | longitud de onda del centro: | 1450nm |
|---|---|---|---|
| Pérdida de inserción: | ≤ 0,3 dB | Peso del paquete: | 10 gramos |
| Tipo de paquete: | Fibra desnuda, tubo suelto de 900 mm, cable de 2 mm | Wavelegth: | 1310 nm |
| Alineación del eje: | Eje lento o eje rápido | Rango de longitud de onda: | 1310nm, 1550nm |
| Aplicación: | Sistemas de comunicación óptica | Ratio del divisor: | El 98/2 |
| Temperatura de almacenamiento: | -40 °C a + 85 °C | Número de puerto: | 1X2 |
| Duración de la fibra: | 1m | Fibras: | Fibra de 980nm de PM Corning |
| Capacidad de manejo de potencia: | El poder | ||
| Resaltar: | Transceptor bidireccional SFP de alcance de 40 km,1Transceptor bidireccional SFP de 25 Gbps,Transceptor bidireccional SFP Tx1310nm/Rx1490nm |
||
Descripción de producto
- Los transceptores SFP-BIDI son módulos rentables de alto rendimiento que admiten una tasa de datos dual de 1,25 Gbps/1,0625 Gbps y una distancia de transmisión de 40 km con SMF.
- El transceptor consta de tres secciones: un transmisor láser DFB, un fotodiodo PIN integrado con un preamplificador de transimpedencia (TIA) y una unidad de control MCU.Todos los módulos cumplen los requisitos de seguridad láser de clase I.
- Los transceptores son compatibles con SFP Multi-Source Agreement (MSA) y SFF-8472.
Características
- Función de doble velocidad de datos de 1,25 Gbps/1,063 Gbps
- Laser DFB de 1310 nm y fotodetector PIN para transmisión de 40 km
- Conforme a las normas SFP MSA y SFF-8472 con recipiente LC simple
- Control de diagnóstico digital: calibración interna o calibración externa
- Compatible con el SONET OC-24-LR-1
- Compatible con la Directiva RoHS
- Fuente de alimentación única de +3,3V
- Rango de temperatura del caso de funcionamiento: 0 °C a +70 °C (comercial) / -40 °C a +85 °C (industrial)
Aplicaciones
- Gigabit Ethernet
- Canal de fibra
- Cambiar a Interfaz de cambio
- Aplicaciones de plano de fondo conmutado
- Interfaz de enrutador/servidor
- Otros sistemas de transmisión óptica
Módulo Bloqueo Diagrama
En absoluto El número máximo Las calificaciones
| Parámetro | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad | - ¿ Qué? |
| Válvula máxima de alimentación | Vcc | - No hay nada.5 | 4.7 | V. | ||
| Temperatura de almacenamiento | El TS | -40 años. | 85 | °C | ||
| Temperatura de funcionamiento del caso | El TOP | 0 | 70 | °C |
Eléctrico Características(TOP = 0 a 70 °C, VCC = 3,15 a 3,60 voltios)
| Parámetro | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad | - ¿ Qué? |
| Válvula de alimentación | Vcc | 3.15 | 3.3 | 3.6 | V. | |
| Corriente de suministro | En el caso de las | 185 | 280 | - ¿Qué es? | ||
| Transmisor | ||||||
| Impedancia diferencial de entrada | - ¿ Por qué? | 100 | Oh | 1 | ||
| Swing de entrada de datos de extremo único | Vin, ahora. | 250 | 1200 | MV | ||
| Transmite el voltaje de desactivación | Enfermedades venéreas | Vcc √1.3 | Vcc | V. | ||
| Transmitir el voltaje activado | VEN | Las vacas | Vee + 0.8 | V. | 2 | |
| Transmitir desactivar tiempo de afirmación | 10 | nosotros | ||||
| Receptor | ||||||
| Swing de salida de datos de extremo único | ¿Qué es eso? | 250 | 800 | MV | 3 | |
| Tiempo de aumento de la salida de datos | tr | 100 | 175 | - ¿ Qué? | 4 | |
| Tiempo de caída de la salida de datos | Tf | 100 | 175 | - ¿ Qué? | 4 | |
| Las pérdidas | Fallo del VLOS | Vcc ¥0.5 | VccHOST | V. | 5 | |
| Los resultados de la evaluación | Norma de las VLOS | Las vacas | Vee + 0.5 | V. | 5 | |
| Rechazo de la fuente de alimentación | El PSR | 100 | MVpp | 6 |
Las notas:
- Conectado directamente a los pines de entrada de datos TX. AC acoplado después
- O un circuito abierto.
- En 100 ohmios de terminación diferencial.
- 20 80 %
- La pérdida de señal es LVTTL. La lógica 0 indica el funcionamiento normal; la lógica 1 indica que no se detecta señal.
- La sensibilidad del receptor es compatible con la modulación sinusoidal de la fuente de alimentación de 20 Hz a 1,5 MHz hasta el valor especificado aplicado a través de la red de filtración de la fuente de alimentación recomendada.
Eléctrico Ingreso / Producción Características
| Parámetro | El símbolo | - ¿Qué es eso? | Tipo de producto | - ¿Qué quieres decir? | Unidad | Nota | |
| Diferencia de oscilación de la tensión de entrada | 120 | 820 | MVpp | 1 | |||
|
Tx Desactivar la entrada |
H. | VIH | 2.0 | Vcc + 0.3 |
V. |
||
| - ¿ Qué? | VIL | 0 | 0.8 | ||||
|
Tx Salida de fallas |
H. | VOH | 2.0 | Vcc + 0.3 |
V. |
2 |
|
| - ¿ Qué? | VOL | 0 | 0.8 | ||||
| Diferencia de entrada y impedancia | El Zin | 100 | Oh | ||||
| Parámetro | El símbolo | - ¿Qué es eso? | Tipo de producto | - ¿Qué quieres decir? | Unidad | Nota | |
| Variación de la tensión de salida | 340 | 650 | 800 | MVpp | 3 | ||
|
Rx LOS Salida |
H. | VOH | 2.0 | Vcc + 0.3 | V. |
2 |
|
| - ¿ Qué? | VOL | 0 | 0.8 | ||||
Las notas:
1. TD+/- están acoplados internamente AC con terminación diferencial de 100Ω dentro del módulo.
2. Tx Fault y Rx LOS son salidas de colector abiertas, que deben ser levantadas con resistencias de 4,7k a 10kΩ en la placa de host.
3. RD +/- salidas están acopladas internamente CA, y debe ser terminado con 100Ω (diferencial) en el usuario SERDES
Optos Características
Transmisor
| Parámetro | El símbolo | - ¿Qué es eso? | Tipo de producto | - ¿Qué quieres decir? | Unidad | Nota |
| Largura de onda de funcionamiento | El valor de la carga | 1260 | 1310 | 1360 | nm | |
| Potencia de salida (Activada) | - ¿ Por qué? | - 5 años | 0 | Dbm | 1 | |
| Proporción de extinción | Urgencias | 10 | Db | 1 | ||
| Ancho espectral RMS | Δλ | 4 | nm | |||
| Tiempo de subida/baja (20%~80%) | Tr/Tf | 0.26 | - ¿ Qué? | 2 | ||
| Máscara para los ojos de salida | Las condiciones de los requisitos de seguridad de los sistemas de seguridad de la UE se establecen en el anexo I. | |||||
1. Medida en el patrón PRBS NRZ 2^23-1
2. Definición de la máscara ocular del transmisor
| Parámetro | El símbolo | - ¿Qué es eso? | Tipo de producto | - ¿Qué quieres decir? | Unidad | Nota |
| Largura de onda de funcionamiento | 1470 | 1510 | nm | |||
| Sensibilidad | Psen | - 24 años. | Dbm | 1 | ||
| Min. sobrecarga | Pimax | - ¿ Qué? | Dbm | |||
| Las pérdidas | ¿ Qué pasa? | - 36 años. | Dbm | |||
| Las pérdidas por pérdida de activos | Pd | - 30 años. | Dbm | 2 | ||
| Histeresis de la pérdida | Pd-Pa | 0.5 | 6 | Db |
1. Medido con una fuente de luz de 1310nm (1490nm), ER=10dB; BER =<10^-12 @PRBS=2^23-1 NRZ.
2. Cuando se desafía el LOS, la salida de datos RX +/- es la salida de señal.
El pin Las definiciones y Funciones
| Número de identificación | Nombre | Función | Las notas | |
| 1 | VeeT | Tx de tierra | ||
| 2 | Error de Tx | Indicación de fallo Tx, salida del colector abierto, activo | 1 | |
| 3 | Deshabilitar el Tx | Entrada LVTTL, extracción interna, Tx desactivado en H | 2 | |
| 4 | Se aplicará el método MOD-DEF2 | Interfaz de entrada/salida de datos en serie de 2 cables (SDA) | 3 | |
| 5 | Se aplicará el método MOD-DEF1 | Entrada de reloj de interfaz serie de 2 alambres (SCL) | 3 | |
| 6 | Se aplicará el método MOD-DEF0 | Modelo de indicación actual | 3 | |
| 7 | Seleccionar la tasa | No hay conexión. | ||
| 8 | Los | Rx pérdida de señal, salida del colector abierto, activo | 4 | |
| 9 | VeeR | Rx tierra | ||
| 10 | VeeR | Rx tierra | ||
| 11 | VeeR | Rx tierra | ||
| 12 | - ¿Qué es eso? | Datos recibidos en sentido inverso | 5 | |
| 13 | Investigación y desarrollo | Los datos recibidos | 5 | |
| 14 | VeeR | Rx tierra | ||
| 15 | VccR | Rx fuente de alimentación | ||
| 16 | VccT | Fuente de alimentación Tx | ||
| 17 | VeeT | Tx de tierra | ||
| 18 | TD+ | Transmitir datos en | 6 | |
| 19 | - ¿ Qué pasa? | Transmisión inversa de datos en | 6 | |
| 20 | VeeT | Tx de tierra |
Las notas:
- Cuando es alta, esta salida indica un fallo del láser de algún tipo. Baja indica el funcionamiento normal. Y debe ser tirado con una resistencia de 4.7 10KΩ en la placa de acogida.
- TX disable es una entrada que se utiliza para apagar la salida óptica del transmisor.
Bajo (0 0.8V): Transmisor encendido (> 0.8, < 2,0 V): No definido
Alto (2.0V~Vcc+0.3V): Transmisor desactivado Abierto: Transmisor desactivado
Mod-Def 0,1,2. Estos son los pines de definición del módulo. Deben ser tirados con una resistencia de 4.7K 10KΩ en la placa de host. El voltaje de tracción será VccT o VccR.
Mod-Def 0 ha sido conectado a tierra por el módulo para indicar que el módulo está presente Mod-Def 1 es la línea de reloj de dos interfaz serial de cable para la identificación serial
Mod-Def 2 es la línea de datos de la interfaz serial de dos cables para la identificación serial
Cuando es alta, esta salida indica pérdida de señal (LOS).
RD+/-: son las salidas de los receptores diferenciales. Son líneas diferenciales de 100Ω acopladas a CA que deben terminarse con 100Ω (diferencial) en el SERDES del usuario.El acoplamiento de CA se realiza dentro del módulo y, por lo tanto, no es necesario en la placa host.
TD+/-: son las entradas del transmisor diferencial. Son líneas diferenciales acopladas a CA con terminación diferencial de 100Ω dentro del módulo.El acoplamiento de CA se realiza dentro del módulo y, por lo tanto, no es necesario en la placa host.
El digital El diagnóstico Funciones
Los transceptores TAKFLY TK-B3424-3LCD40 admiten el protocolo de comunicación serial de 2 cables según lo definido en el SFP MSA. Está muy relacionado con el E2PROM definido en el estándar GBIC,con las mismas especificaciones eléctricas.
El ID de serie SFP estándar proporciona acceso a información de identificación que describe las capacidades del transceptor, las interfaces estándar, el fabricante y otra información.
Además, los transceptores TAKFLY SFP proporcionan una interfaz de monitoreo de diagnóstico digital única y mejorada, que permite el acceso en tiempo real a los parámetros operativos del dispositivo, como la temperatura del transceptor,corriente de sesgo del láser, la potencia óptica transmitida, la potencia óptica recibida y el voltaje de alimentación del transceptor.que alerta a los usuarios finales cuando determinados parámetros de funcionamiento están fuera del rango normal establecido en fábrica.
El SFP MSA define un mapa de memoria de 256 bytes en E2PROM al que se puede acceder a través de una interfaz serial de 2 cables en la dirección de 8 bits 1010000X (A0h).La interfaz de monitoreo de diagnóstico digital hace uso de la dirección de 8 bits 1010001X (A2h), por lo que el mapa de memoria de identificación serial originalmente definido permanece sin cambios.y es, por lo tanto, totalmente compatible con las especificaciones GBIC y el acuerdo SFP Multi Source.
La información operativa y de diagnóstico es monitoreada e informada por un controlador de transceptor de diagnóstico digital (DDTC) dentro del transceptor, al que se accede a través de una interfaz serial de 2 cables.Cuando el protocolo serial está activado, la señal de reloj serie (SCL, Mod Def 1) es generada por el host. El borde positivo reloj de datos en el transceptor SFP en aquellos segmentos de la E2PROM que no están protegidos contra la escritura.El borde negativo reloj de datos del transceptor SFP. La señal de datos serie (SDA, Mod Def 2) es bidireccional para la transferencia de datos serie. El host utiliza SDA junto con SCL para marcar el comienzo y el final de la activación del protocolo serie.Las memorias están organizadas como una serie de palabras de datos de 8 bits que pueden ser dirigidas individualmente o secuencialmenteEl diagnóstico digital para el TK-B3424-3LCD40 está calibrado internamente por defecto.
Típico Interfaz Circuito
Paquete Las dimensiones
Las normas El cumplimiento
| Características | Referencia | Desempeño | |
| Descarga electrostática (ESD) | Se aplicará la norma IEC/EN 61000-4-2. | Compatible con las normas | |
| Interferencias electromagnéticas (EMI) | La parte 15 de la norma FCC, Clase B, EN 55022, Clase B (CISPR 22A) | Compatible con las normas | |
| Seguridad del ojo láser | La FDA 21CFR 1040. ¿Qué quiere decir?10, 1040.11 CEI/EN 60825-1, 2 | Productos láser de clase 1 | |
| Reconocimiento de componentes | Se aplicará la norma IEC/EN 60950, UL | Compatible con las normas | |
| Protección de la salud | Se aplican las disposiciones siguientes: | Compatible con las normas | |
| CEM | Se aplican las siguientes condiciones: | Compatible con las normas | |
