Módulo Mux Demux de 19 pulgadas con rack de 1U CWDM/OADM para amplificador de fibra óptica
Datos del producto:
| Lugar de origen: | Shenzhen, China |
| Nombre de la marca: | Takfly/OEM/Neutral |
| Certificación: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Número de modelo: | TK-DWDM-19 1 pulgada U |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | Can be negotiated |
| Detalles de empaquetado: | Espo + caja + cartón |
| Tiempo de entrega: | 3-9días laborables |
| Condiciones de pago: | Las condiciones de venta de los productos incluidos en el presente anexo son las siguientes: |
| Capacidad de la fuente: | T/T, Western Union, MoneyGram, Paypal, L/C |
|
Información detallada |
|||
| El canal: | 4、8、16 CH | Nombre del producto: | Módulo Mux Demux de 19 pulgadas con rack CWDM/OADM de 1U |
|---|---|---|---|
| longitud de onda del canal (nm): | 1270~1610 | Conector: | El número de unidades de producción de las unidades de producción de las unidades de producción de l |
| Temperatura de funcionamiento: | -5 °C a +75 °C | Temperatura de almacenamiento: | -40 °C a 85 °C |
| Tipo de fibra: | SMF28e con fibra de tubo suelto de 900um | el certificado: | Se aplican las siguientes normas: CE, ROHS, REACH, ISO9001, ISO14001 |
| Espaciamiento de canal: | 20 | ||
| Resaltar: | Módulo OADM Mux Demux,Módulo de CWDM Mux Demux,Módulo Mux Demux de 19 pulgadas |
||
Descripción de producto
1U 19 montaje en bastidor de 8 canales CWDM Mux Demux módulo para amplificador de fibra óptica
8 Channels 100GHz Mux Demux In 1U 19 Rack With LC UPC or APC Interface For FTTX CATV and Data Center is usually used for long-haul transmission where wavelengths are packed tightly together over the C-band, hasta 48 longitudes de onda en la red de 100 GHz ((0.8nm) y 96 longitudes de onda en la red de 50 GHz ((0.4nm). Es transparente en el protocolo y se adapta a aplicaciones que incluyen 10/1G Ethernet, SDH/SONET, 16/8/4/2/1G Fibre Channel,FTTx y CATV.
El término WDM se aplica comúnmente a un portador óptico, que se describe típicamente por su longitud de onda,Considerando que la multiplexación por división de frecuencia se aplica típicamente a un portador de radio que se describe más a menudo por frecuencia
WDM, CWDM y DWDM se basan en el mismo concepto de utilizar múltiples longitudes de onda de luz en una sola fibra, pero difieren en el espaciamiento de las longitudes de onda, el número de canales,y la capacidad de amplificar las señales multiplexadas en el espacio óptico. EDFA proporciona una amplificación de banda ancha eficiente para la banda C, la amplificación de Raman agrega un mecanismo para la amplificación en la banda L. Para CWDM, la amplificación óptica de banda ancha no está disponible,limitando los tramos ópticos a varias decenas de kilómetros.
- Baja pérdida de inserción
- Banda de paso ancha
- Aislamiento de los canales altos
- Alta estabilidad y fiabilidad
- Añadir/Desplegar el canal
- Red DWDM
- Amplificador de fibra óptica
8 canales de 100 GHz DWDM MUX DEMUX especificación:
| Parámetro | Canal 4 | Canal 8 | Canal 16 | ||||
| Mucho | El demux | Mucho | El demux | Mucho | El demux | ||
| Duración de onda del canal (nm) | 1270 a 1610 | ||||||
| Duración de onda del centro Precisión ((nm) | ± 005 | ||||||
| Espaciado entre canales (GHz) | 20 | ||||||
| Bandera de paso de canal (@-0,5dB de ancho de banda) (nm) | > 13 | ||||||
| Pérdida de inserción | ≤ 16 | ≤ 2 años5 | ≤ 3 años5 | ||||
| Uniformidad del canal | ≤ 06 | ≤ 10 | ≤ 15 | ||||
| Canal de la Corriente | 0.3 | 0.3 | 0.3 | ||||
| El aislamiento | Adyacente | No incluido | > 30 años | No incluido | > 30 años | No incluido | > 30 años |
| No contiguas | No incluido | > 40 años | No incluido | > 40 años | No incluido | > 40 años | |
| Sensitividad a la temperatura de la pérdida de inserción (dB/°C) | ≤ 0005 | ||||||
| Duración de la onda (temperatura cambiante en °C) | El valor de las emisiones002 | ||||||
| Pérdida dependiente de la polarización (dB) | El valor de las emisiones1 | ||||||
| Modo de polarización Dispersión ((PS)) | El valor de las emisiones1 | ||||||
| Directividad (dB) | > 50 años | ||||||
| Pérdida de retorno (dB) | > 45 años | ||||||
| Potencia máxima de manejo (mW) | 500 | ||||||
| Temperatura de funcionamiento ((°C) | -5 ~ +75 | ||||||
| Temperatura de almacenamiento ((°C) | -40 ~ 85 | ||||||
| Dimensión del paquete (mm) |
|
||||||

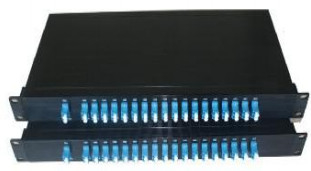

8 canales 100GHz DWDM MUX DEMUX Imágenes:
¿Por qué elegir TAKFLY--- Ventajas::
Fabricante profesional:
- Más de 21 años de experiencia en la fabricación de productos de fibra óptica.
- Más de 450 trabajadores de montaje con 3 años de experiencia;
- Más de 26 ingenieros de I+D;
- 16 conjuntos de Alemania importado máquina de inyección y más de 10 líneas de producción de cables;
- Más de 30 conjuntos de máquinas de prueba: instrumento de prueba OTDR, 3D, VFL, IL&RL; probador de resistencia a la tensión, probador de resistencia a la rotura, probador de medidor de potencia, verificador de luz, etc.
- La marca OEM es aceptable.
- Exposición: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Soure Electronic Exhibition, etc. La exposición también incluye una serie de actividades para los jóvenes y jóvenes de todo el mundo.
- Servicio postventa: disponible las 24 horas.
Control de calidad:
- Control puntual de la materia prima de entrada antes de la inspección de producción;
- Verificar por completo después de que se haya terminado cada proceso individual;
- Compruebe completamente la producción a medio término;
- Verifique por completo los productos terminados antes de su embalaje;
- Control puntual antes del envío;
Entrega:
- Muestras: 1-3 días hábiles.
- Orden de producción en masa: 3-7 días hábiles.
- Embalaje: Bolsa de plástico, cartón y paleta están disponibles según su solicitud.
Precio:Si su QTY es grande, el precio podría ser negociado.
He estado trabajando en este campo durante más de 6 años, creo, que podría darle un muy buen servicio y respuestas profesionales!
Si usted'Si está interesado en nuestros productos o tiene alguna duda, ¿por qué no me envía una consulta de inmediato?
