100Gb/s QSFP28 a 4x SFP28 Cable óptico activo de ruptura Cable AOC de transferencia rápida de datos
Datos del producto:
| Place of Origin: | Guangdong, SHENZHEN |
| Nombre de la marca: | TAKFLY |
| Certificación: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | QSFP28-4SFP28-xxx |
Pago y Envío Términos:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Precio: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7 working days |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Información detallada |
|||
| Resaltar: | Cable AOC de 100 Gb/s de QSFP28 a 4x SFP28,4x cable óptico activo de salida SFP28,Cable AOC QSFP28 de 100 Gb/s |
||
|---|---|---|---|
Descripción de producto

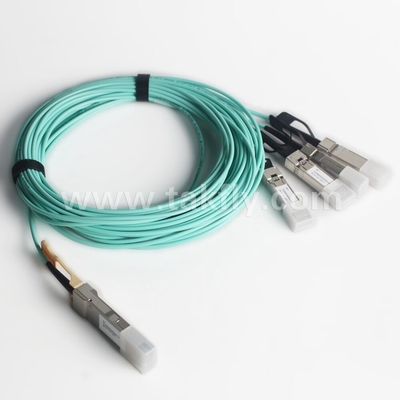

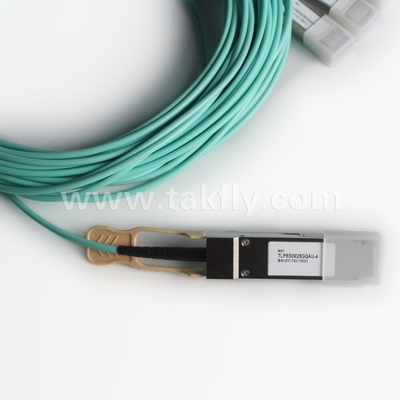

- Este producto es un cable óptico activo paralelo (AOC) de alta velocidad de transmisión de datos, para superar la limitación de ancho de banda del cable de cobre tradicional.El AOC se termina con un módulo QSFP28 en un extremo y cuatro módulos SFP28 en el otroCon el terminal QSFP28, ofrece 4 canales independientes de transmisión de datos y 4 canales de recepción de datos a través de fibras de cinta multimodo, cada uno capaz de operar a 25Gb/s.

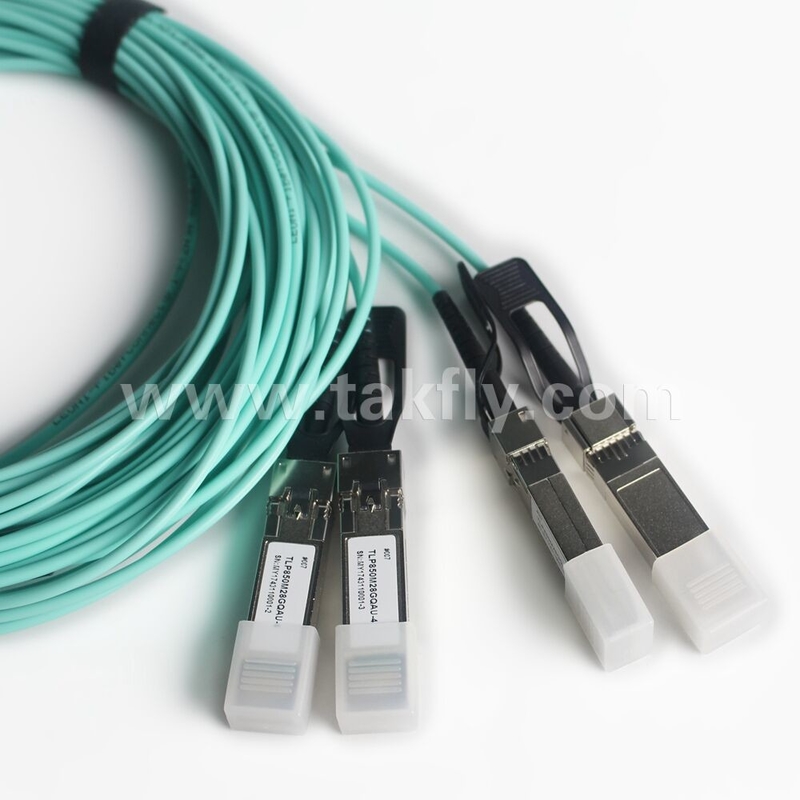

- La cinta de fibra se extiende a cuatro cables de fibra, cada uno de los cuales termina con un módulo SFP28.se puede alcanzar con este producto una velocidad de datos agregada de 100Gb/s a través de una transmisión de hasta 100m, para apoyar el intercambio de datos de computación ultrarrápido.
- El producto está diseñado con un factor de forma, conexión óptica/eléctrica de acuerdo con los acuerdos de múltiples fuentes (MSA) QSFP28 y SFP28.Ha sido diseñado para cumplir con las condiciones de funcionamiento externas más duras, incluyendo la temperatura, la humedad y las interferencias EMI.
- The QSFP28 module converts the parallel electrical input signals into parallel optical signals by a driven Vertical Cavity Surface Emitting Laser (VCSEL) array inside the QSFP28 module on its transmitter sideLas señales ópticas se propagan primero a través de 4 vías de transmisión de datos ópticos en las fibras de cinta multimodo y luego a través de las de los 4 cables de fibra de doble núcleo separados.Luego son capturados por los diodos fotográficos dentro de los receptores de los 4 módulos SFP28 en el otro extremoLas señales ópticas se convierten en señales eléctricas, que son emitidas por los receptores de los 4 módulos SFP28 individualmente.
-
En la dirección inversa, cada uno de los 4 módulos SFP28 convierte la señal de entrada eléctrica en una señal óptica mediante un VCSEL accionado dentro del módulo en el lado del transmisor.Las 4 señales ópticas se propagan primero a través de los otros carriles de transmisión de los 4 cables de fibra de doble núcleo separados y luego a través de los de las fibras de cinta multimodoLas señales ópticas se convierten en señales eléctricas paralelas y se emiten.el terminal QSFP28 del cable tiene 8 puertos, 4 para la transmisión de datos y 4 para la recepción de datos, para proporcionar una velocidad de intercambio de datos total de 100Gb/s, mientras que cada uno de los 4 terminales SFP28 en el otro extremo tiene 2 puertos,1 para la transmisión de datos y 1 para la recepción, para proporcionar una velocidad de intercambio de datos de 25Gb/s.
- Se requiere una fuente de alimentación única de +3,3 V para encender este producto.Según las especificaciones de MSA, el módulo ofrece 7 pines de control de hardware de baja velocidad (incluido el interfaz serial de 2 cables)Se incluyen: ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL y IntL.
- Module Select (ModSelL) es un pin de entrada.El ModSelL permite el uso de este producto en un solo bus de interfaz de 2 cables.
-
Se requieren reloj serie (SCL) y datos serie (SDA) para la interfaz de comunicación de bus serie de 2 cables y permiten al host acceder al mapa de memoria QSFP28.
-
El pin ResetL permite un restablecimiento completo, devolviendo los ajustes a su estado predeterminado, cuando se mantiene un nivel bajo en el pin ResetL durante más tiempo que la longitud mínima del pulso.Durante la ejecución de un restablecimiento, el host ignorará todos los bits de estado hasta que indique que se ha completado la interrupción del restablecimiento.El producto lo indica publicando una señal IntL (Interrupción) con el bit Data_Not_Ready negado en el mapa de memoria.Tenga en cuenta que al encender (incluida la inserción en caliente) el módulo debe publicar esta finalización de la interrupción de restablecimiento sin requerir un restablecimiento.
-
El pin de modo de baja potencia (LPMode) se utiliza para establecer el consumo máximo de energía del producto con el fin de proteger a los hosts que no son capaces de enfriar módulos de mayor potencia,en caso de inserción accidental de dichos módulos.
-
Module Present (ModPrsL) es una señal local de la placa de host que, en ausencia de un producto, normalmente se eleva al host Vcc. Cuando el producto se inserta en el conector,completa el camino a tierra a través de una resistencia en la placa de host y afirma la señal. ModPrsL entonces indica que está presente al establecer ModPrsL en un estado Low .
-
Interrumpir (IntL) es un pin de salida. ?? Low?? indica una posible falla operativa o un estado crítico para el sistema host.El host identifica la fuente de la interrupción utilizando la interfaz serial de 2 cablesEl pin IntL es una salida de colector abierto y debe ser tirado a la tensión Host Vcc en la placa Host.
- La interfaz eléctrica del módulo SFP28 cumple con las especificaciones eléctricas SFI. La impedancia de entrada del transmisor y la de salida del receptor es de 100 Ohms de diferencia..El módulo proporciona terminación diferencial y reduce la conversión de modo diferencial a modo común para una terminación de señal de calidad y una baja EMI.SFI suele operar con más de 200 mm de material FR4 mejorado o hasta unos 150 mm de FR4 estándar con un conector.
-
El transmisor convierte datos eléctricos seriados PECL o CML de 25Gbit/s en datos ópticos seriados.La lógica 1 o ninguna conexión en este pin desactivará el láser de la transmisión. La lógica de este pin proporciona un funcionamiento normal.El transmisor tiene un circuito de control de potencia automático interno (APC) para garantizar una potencia óptica constante a través de las variaciones de voltaje de alimentación y temperatura. Se proporciona una falla de transmisión compatible con el colector abierto (Tx_Fault). TX_Fault es el contacto de salida del módulo que, cuando es alto,indica que el transmisor del módulo ha detectado una condición de avería relacionada con el funcionamiento o la seguridad del láser. El contacto de salida TX_Fault es un desagüe/colector abierto y se debe tirar hasta el Vcc_Host en el host con una resistencia en el rango de 4,7-10 kΩ. TX_Disable es un contacto de entrada del módulo.Cuando TX_Disable se afirma alto o se deja abierto, se apagará la salida del transmisor del módulo SFP28. Este contacto se elevará a VccT con una resistencia de 4,7 kΩ a 10 kΩ
-
El receptor convierte datos ópticos en serie de 25Gbit/s en datos eléctricos en serie PECL/CML. Se proporciona una pérdida de señal compatible con colector abierto.Rx_LOS cuando alto indica un nivel de señal óptica inferior al especificado en la norma pertinente. El contacto Rx_LOS es una salida de drenaje/colector abierto y se elevará a Vcc_Host en el host con una resistencia en el rango de 4,7-10 kΩ, o con una terminación activa.Se recomienda filtrar la fuente de alimentación tanto para el transmisor como para el receptorLa señal Rx_LOS está destinada a indicar preliminarmente al sistema en el que está instalado el SFP28 que la intensidad de la señal recibida está por debajo del rango especificado.Dicha indicación suele indicar cables no instalados, cables rotos, o un transmisor desactivado, fallido o apagado en el otro extremo del cable.
- Los módulos SFP28 son enchufables en caliente. Enchufable en caliente se refiere a conectar o desconectar un módulo mientras la placa host está alimentada.Conector mejorado de posición en ángulo recto de 8 mm de ancho 20 especificado en la SFF-8083, o conector apilado con un equivalente con un rendimiento eléctrico equivalente.potencia, seguido de la señal.
|
Parámetro
|
El símbolo
|
- ¿ Qué?
|
- ¿ Qué es?
|
Unidades
|
Las notas
|
|
Temperatura de almacenamiento
|
T.El S
|
-40 años.
|
85
|
- ¿Qué quieres decir?
|
|
|
Temperatura del estuche de operación
|
T.- ¿ Qué?
|
0
|
70 |
- ¿Qué quieres decir?
|
|
|
Voltado de la fuente de alimentación
|
V.CC
|
- No hay nada.5
|
3.6 |
V.
|
|
|
Humedad relativa (sin condensación)
|
RH
|
0 | 85 |
%
|
|
Parámetro
|
El símbolo
|
- ¿ Qué?
|
Típico
|
- ¿ Qué es?
|
Unidades
|
|
Temperatura del estuche de operación
|
T.- ¿ Qué?
|
0
|
70
|
- ¿Qué quieres decir?
|
|
|
Voltado de la fuente de alimentación
|
V.CC
|
3.135
|
3.3
|
3.465
|
V.
|
|
Tasa de datos, por carril (QSFP28)
|
25.78125
|
28.05
|
Gbit/s
|
||
|
Tasa de datos (por SFP28)
|
25.78125
|
28.05
|
Gbit/s
|
||
|
Voltado de entrada de control alto
|
2 |
Vcc
|
V.
|
||
|
Tensión de entrada de control baja
|
0 |
0.8
|
V.
|
