Cable de ruptura de FIBRA ÓPTICA LSZH RRH de 2 núcleos de Φ 7,0 mm
Datos del producto:
| Lugar de origen: | China, Shenzhen |
| Nombre de la marca: | DF/OEM/Nuetral |
| Certificación: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número de modelo: | Cable de ruptura de FIBRA ÓPTICA LSZH RRH de 2 núcleos de Φ 7,0 mm |
Pago y Envío Términos:
| Cantidad de orden mínima: | Negociable |
|---|---|
| Precio: | negotiable denpend on QTY |
| Detalles de empaquetado: | Caja de ampolla + cartón |
| Tiempo de entrega: | Entre 5 y 9 días laborables dependiendo del QTY |
| Condiciones de pago: | Las condiciones de venta de los productos incluidos en el presente anexo son las siguientes: |
| Capacidad de la fuente: | 1000pcs/día |
|
Información detallada |
|||
| Nombre del producto: | Cable de ruptura de FIBRA ÓPTICA LSZH RRH de 2 núcleos de Φ 7,0 mm | Diámetro del núcleo µm: | 9 、 62,5 、 50 |
|---|---|---|---|
| Diámetro del revestimiento μm: | 125± 1,0 | Diámetro del recubrimiento µm: | 245± 10 |
| Atenuación (máximo): | 850 nm 3,5 、 1300 nm 1,5 、 1310 nm 0,45 、 1550 nm 0,3 | Diámetro del tampón: | 850 µm ± 50 µm |
| Conteo de fibra: | 2 | Material de amortiguación: | LSZH |
| Diámetro de la chaqueta: | 7,0 (0/-0,2) milímetros | Tensión (largo plazo) N: | 200 |
| Temperatura de funcionamiento C: | -30~+70 | Aplastamiento (Largo Plazo) N/ 10cm: | 1100 |
| Marca de fibra: | Corning, YOFC, OFS, y Draka | ||
| Resaltar: | Cables de fibra óptica LSZH de 2 núcleos,7Cables de salida de fibra óptica de 0,0 mm |
||
Descripción de producto
Φ 7,0 mm Cable de conexión de fibra óptica LSZH RRH de 2 núcleos
Cable de fibra óptica de alto rendimiento diseñado para una transmisión de datos confiable en entornos industriales exigentes.
Aplicaciones
- Puente de conexión activa de fibra óptica o fibra de cola
- Cableado de etapa de pozo interior y nivel de ventilación forzada
- Interconexión de instrumentos y equipos de comunicación.
Características clave
Recubrimiento protector
Excelente protección y rendimiento de pelado.
Retardante de llama
Fibra óptica de manga ajustada con propiedades retardantes de llama superiores
Ingeniería de Precisión
Los parámetros geométricos precisos garantizan una baja pérdida de soldadura y una alta eficiencia
Parámetros técnicos
| Artículo | Unidad | Especificación |
|---|---|---|
| Diámetro del núcleo | µm | 9, 62,5, 50 |
| Diámetro del revestimiento | µm | 125±1,0 |
| Núcleo No circularidad | % | ≤6.0 |
| Revestimiento no circular | % | ≤2.0 |
| Concentricidad del revestimiento del núcleo | µm | ≤1,0 |
| Diámetro del revestimiento | µm | 245±10 |
| Concentricidad revestimiento-revestimiento | µm | ≤12,5 |
| Atenuación (máx.) | dB/km | 850 nm: 3,5, 1300 nm: 1,5, 1310 nm: 0,45, 1550 nm: 0,3 |

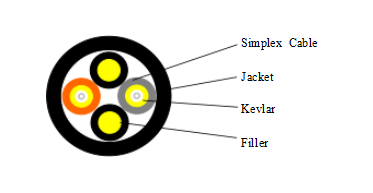

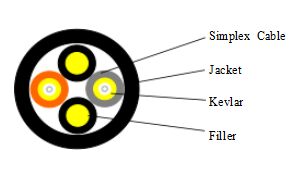

Estructura de cables
| Componente | Presupuesto |
|---|---|
| Recuento de fibra | 2 |
| Buffer | Diámetro: 850 µm ± 50 µm, Material: LSZH |
| Cable simplex | Diámetro: 2,0 mm ± 0,1 mm, Material: LSZH, Color: SM: azul/amarillo, MM: Naranja/Gris |
| Relleno | Diámetro: 2,0 mm ± 0,1 mm, Material: LSZH, Color: Negro |
| Miembro de fuerza | kevlar |
| Chaqueta | Diámetro: 7,0 (0/-0,2) mm, Material: LSZH, Color: Negro |
Características mecánicas y ambientales
| Característica | Unidad | Especificación |
|---|---|---|
| Tensión (largo plazo) | norte | 200 |
| Tensión (corto plazo) | norte | 400 |
| Aplastar (largo plazo) | N/10cm | 1100 |
| Aplastar (corto plazo) | N/10cm | 2200 |
| Mín. Radio de curvatura (dinámico) | milímetros | 20D |
| Mín. Radio de curvatura (estático) | milímetros | 10D |
| Temperatura de instalación | °C | -20 a +60 |
| Temperatura de funcionamiento | °C | -30 a +70 |
| Temperatura de almacenamiento | °C | -30 a +70 |
Imagen del producto
¿Por qué elegir TAKFLY?
Fabricante profesional
- Más de 25 años de experiencia en fabricación de productos de fibra óptica.
- Más de 450 trabajadores de montaje con más de 3 años de experiencia.
- Más de 10 ingenieros de I+D
- 16 juegos de máquinas de inyección y líneas de producción importadas de Alemania
- Más de 30 conjuntos de equipos de prueba, incluidos instrumentos de prueba OTDR, 3D, VFL, IL&RL
- Marca OEM disponible
- Participación en exposiciones globales: OFC, ECOC, CommunicAsia y más
Control de calidad
- Inspección entrante de materia prima antes de la producción.
- Inspección completa después de cada proceso individual.
- Controles exhaustivos de producción a medio hacer
- Inspección completa del producto terminado antes del embalaje.
- Verificación final antes del envío
Entrega y embalaje
- Muestras: 1-3 días laborables
- Producción en masa: 3-7 días laborables
- Opciones de embalaje: bolsa de plástico, cartón y paleta disponibles
Si está interesado en nuestros productos o tiene alguna pregunta, ¡no dude en contactarnos en cualquier momento!
