Cable interior de fibra óptica micro GJFH-24-288 para centros de datos
Datos del producto:
| Lugar de origen: | China, Shenzhen |
| Nombre de la marca: | DF/OEM/Nuetral |
| Certificación: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Número de modelo: | GJFH-24-288 |
Pago y Envío Términos:
| Cantidad de orden mínima: | Negociable |
|---|---|
| Precio: | negotiable denpend on QTY |
| Detalles de empaquetado: | Caja de ampolla + cartón |
| Tiempo de entrega: | Entre 5 y 9 días laborables dependiendo del QTY |
| Condiciones de pago: | Las condiciones de venta de los productos incluidos en el presente anexo son las siguientes: |
| Capacidad de la fuente: | 1000pcs/día |
|
Información detallada |
|||
| Nombre del producto: | Cable interior de fibra óptica micro GJFH-24-288 | Atenuación SM: | Típico 0,36/0,22 |
|---|---|---|---|
| Diámetro del revestimiento (μm): | 125±1,0 | Atenuación MM: | Típico 3.0/1.0 |
| Recuento de fibras de fibra óptica: | 24-288C | color flojo del tubo: | el cromatográfico |
| Material de la funda: | LSZH | Diámetro de la vaina: | 3,0 ± 0,1 mm |
| Rango de temperatura: | -20℃-+60℃ | Garantía: | 5 años, mantenimiento de por vida |
| Marca de fibra: | Corning, YOFC, OFS, y Draka | Nombre del producto: | Cable interior de fibra óptica micro GJFH-24-288 |
| Atenuación SM: | Típico 0,36/0,22 | Diámetro del revestimiento (μm): | 125±1,0 |
| Atenuación MM: | Típico 3.0/1.0 | Recuento de fibras de fibra óptica: | 24-288C |
| color flojo del tubo: | el cromatográfico | Material de la funda: | LSZH |
| Diámetro de la vaina: | 3,0 ± 0,1 mm | Rango de temperatura: | -20℃-+60℃ |
| Garantía: | 5 años, mantenimiento de por vida | Marca de fibra: | Corning, YOFC, OFS, y Draka |
| Resaltar: | Cable de fibra óptica micro GJFH-24-288,Cable de fibra óptica interior de 288 hilos,Cable de fibra GJFH con garantía |
||
Descripción de producto
Cable interior de fibra óptica micro GJFH-24-288
Descripción general del producto
Cable interior de fibra óptica micro GJFH-24-288está diseñado para aplicaciones de fibra óptica en interiores de alto rendimiento con excelente confiabilidad y flexibilidad.
Aplicaciones
- Puente de conexión activa de fibra óptica o fibra de cola
- Enrutamiento y parcheo para centros de datos y ubicaciones de redes de comunicaciones interiores
- Interconexión de instrumentos y equipos de comunicación.
Características del producto
- La fibra recubierta es fácil de pelar
- El elemento reforzado con hilo de aramida proporciona una excelente resistencia a la tracción.
- Número multinúcleo con diámetro exterior pequeño
- Buen rendimiento retardante de llama con baja atenuación inducida dentro del rango de temperatura de funcionamiento
Parámetros y propiedades ópticas
Especificaciones de fibra monomodo
| Tipo de fibra | G652D (1310/1550 nm) | G657A1 (1310/1550 nm) | G657A2 (1310/1550 nm) | G657B3 (1310/1550 nm) |
|---|---|---|---|---|
| Atenuación (dB) Típica | 0,36/0,22 | 0,36/0,22 | 0,36/0,22 | 0,36/0,22 |
| Atenuación (dB) Máxima | 0,5/0,4 | 0,5/0,4 | 0,5/0,4 | 0,5/0,4 |
| Pendiente de dispersión cero | ≤0,091 ps/km*nm² | ≤0,092 ps/km*nm² | ≤0,092 ps/km*nm² | ≤0,092 ps/km*nm² |
| Dispersión (1285~1340nm) | -3,5 - 3,5 ps/(nm*km) | -3,5 - 3,5 ps/(nm*km) | -3,5 - 3,5 ps/(nm*km) | -3,5 - 3,5 ps/(nm*km) |
| Diámetro del campo de modo (@1310 nm) | 9,1±0,4 µm | 8,8±0,4 µm | 8,8±0,4 µm | 8,8±0,4 µm |
| Cable de longitud de onda de corte (nm) | ≤1260 nanómetro | ≤1260 nanómetro | ≤1260 nanómetro | ≤1260 nanómetro |
| Radio de curvatura mínimo (mm) | 16mm | 10 milímetros | 7,5 milímetros | 5,0 milímetros |
| Diámetro del revestimiento (μm) | 125±1,0 µm | 125±1,0 µm | 125±1,0 µm | 125±1,0 µm |
Especificaciones de fibra multimodo
| Tipo de fibra | 62,5/125 µm (850/1300 nm) | 50/125 µm (850/1300 nm) | BIOM2+ (850/1300 nm) | BIOM3 (850/1300 nm) | BIOM4 (850/1300 nm) | BIOM5 (850/953 nm/1300 nm) |
|---|---|---|---|---|---|---|
| Atenuación (dB) Típica | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 |
| Atenuación (dB) Máxima | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 |
| Ancho de banda (MHz*km) | ≥200/≥500 | ≥400/≥500 | ≥700/500 | ≥1500/500 | ≥3500/500 | ≥3500/1850/500 |
| Ancho de banda modal efectivo | ----/---- | ----/---- | ≥950/--- | ≥2000/---- | ≥4700/---- | ≥4700/2470 |
| 10 Gigabit Ethernet SX (M) | ---- | ---- | ≤150/---- | ≤300/---- | ≤550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | ---- | ---- | ---- | 140/---- | 170/---- | 200M/----/---- |
| Radio de curvatura mínimo (mm) | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| Diámetro del revestimiento (μm) | 125±1,0 | 125±1,0 | 125±1,0 | 125±1,0 | 125±1,0 | 125±1,0 |

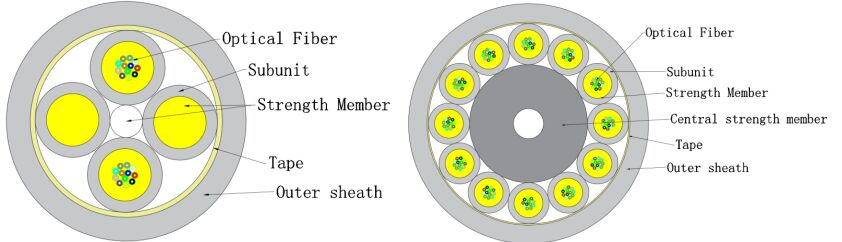

Estructura del producto
| Elementos | Descripciones |
|---|---|
| Fibra óptica | Recuento de fibras:24-48, 50-72, 74-96, 98-288 Color:el cromatográfico |
| Subunidad/Relleno | Contar:4, 6, 8, 12 Material:LSZH |
| Miembro de fuerza | Material:hilo de aramida Color:Dependiendo de los requisitos del cliente o del tipo de fibra. Diámetro:3,0 ± 0,1 mm Espesor:0,5 ± 0,05 mm |
| Miembro de fuerza central | Material:FRP y funda |
| Funda exterior | Material:LSZH Color:Dependiendo de los requisitos del cliente o del tipo de fibra. |
| La capa de parcela | Material:Cinta Diámetro:9,0 ± 0,3, 11,2 ± 0,4, 13,5 ± 0,5, 17,5 ± 0,5 mm |
Características mecánicas y ambientales
| Elementos | Descripciones |
|---|---|
| Resistencia a la tracción | Corto plazo:150N A largo plazo:50N |
| Resistencia al aplastamiento | Corto plazo:500N/100mm A largo plazo:100N/100mm |
| Rango de temperatura | -20 ℃ a +60 ℃ |
| Radio de curvatura | Dinámica:≥20D Estático:≥10D |
Embalaje y entrega
- Embalaje:Protección de bidones de madera. Según petición del cliente o de nuestra empresa.
- Longitud de entrega:Longitud estándar del carrete: 0,5-2,0 km o según petición del cliente.
Marcado de cables
- Marcador de Cables cada Metro mediante impresión inkjet
- Año de fabricación
- Tipo de cable
- Número de fibra
- Longitud del cable
- Etc.
- Según petición del cliente o de nuestra empresa.
Imágenes del producto
¿Por qué elegir TAKFLY?
- Más de 26 años de experiencia en fabricación de productos de fibra óptica.
- Más de 450 trabajadores de montaje con más de 3 años de experiencia.
- Más de 10 ingenieros de I+D dedicados a la innovación
- 16 máquinas de inyección y líneas de producción importadas de Alemania
- Más de 30 máquinas de prueba, incluidos instrumentos de prueba OTDR, 3D, VFL, IL&RL
- Equipos de prueba completos: probadores de resistencia a la tensión, probadores de resistencia al aplastamiento, probadores de medidores de potencia, comprobadores de luz.
- Se acepta la marca OEM
- Participación en exposiciones globales: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Control de calidad
- Comprobación puntual de materia prima antes de la producción.
- Inspección completa después de cada proceso individual.
- Controles exhaustivos de producción a medio hacer
- Inspección completa del producto terminado antes del embalaje.
- Controles al azar previos al envío
Información de entrega
- Muestras:1-3 días laborables
- Órdenes de producción en masa:3-7 días laborables
- Embalaje:Bolsas de plástico, cajas de cartón y paletas disponibles previa solicitud.
Preguntas frecuentes
P1: ¿Cómo puedo obtener su catálogo y lista de precios?
Proporcione su correo electrónico o información de contacto a través de nuestro sitio web para recibir nuestro catálogo y lista de precios.
P2: ¿Puedo negociar los precios?
Sí, podemos considerar descuentos para cargas de contenedores múltiples de productos mixtos.
P3: ¿A cuánto ascenderán los gastos de envío?
Los gastos de envío dependen del tamaño de su envío y del método de envío. Proporcionaremos cargos a pedido.
P4: ¿Puedo visitarte?
¡Ciertamente! Nuestra fábrica está ubicada en Shenzhen, China. Por favor contáctenos para programar una cita.
P5: ¿Qué pasa si hay un problema de calidad cuando recibimos los productos?
Si encuentra problemas de calidad al desembalar, tome fotografías para nuestra referencia. Nuestro departamento de control de calidad investigará y brindará las mejores soluciones, además de implementar mejoras de calidad para la producción futura.
P6: ¿Cuáles son sus condiciones de embalaje?
Normalmente empacamos productos en blisters y cartones, pero podemos atender solicitudes de empaques personalizados de los clientes.
P7: ¿Cuáles son sus condiciones de pago?
T/T 30% como depósito y 70% restante antes de la entrega. Proporcionamos fotografías de productos y embalajes antes del pago final.
P8: ¿Cuáles son sus condiciones de entrega?
EXW, MANDO, CFR, CIF, DDU
P9: ¿Qué tal su tiempo de entrega?
Generalmente entre 5 y 7 días hábiles después de recibir el pago por adelantado. El tiempo de entrega específico depende de los artículos y la cantidad del pedido.
P10: ¿Pueden producir según las muestras?
Sí, podemos fabricar productos basados en sus muestras o dibujos técnicos.
Si está interesado en nuestros productos o tiene alguna pregunta, ¡no dude en contactarnos en cualquier momento!
